কেন এস সিরিজ মেটাল পুশ-পুল সংযোগকারী কমপ্যাক্ট এবং উচ্চ-নির্ভরযোগ্যতার সরঞ্জামের জন্য একটি স্মার্ট পছন্দ

নিবন্ধের সারাংশ:দএস সিরিজ মেটাল পুশ-পুল সংযোগকারীকম্প্যাক্ট নির্মাণ, সুরক্ষিত পুশ-পুল লকিং, সম্পূর্ণ EMC শিল্ডিং, এবং নমনীয় যোগাযোগের কনফিগারেশনগুলিকে একত্রিত করে যেখানে সংযোগের নির্ভরযোগ্যতা এবং সীমিত ইনস্টলেশনের স্থান গুরুত্বপূর্ণ। দ্বারা বিকশিতপুনর্মিলন, সিরিজটি চিকিৎসা সরঞ্জাম, পরীক্ষা এবং পরিমাপ যন্ত্র, পরিধানযোগ্য প্রযুক্তি এবং বহনযোগ্য ইলেকট্রনিক সিস্টেমের জন্য ডিজাইন করা হয়েছে। শেলের আকার 0-2, একাধিক যোগাযোগের বিকল্প, 5,000 টিরও বেশি সঙ্গম চক্র এবং তাপমাত্রার পরিসীমা -45°C পর্যন্ত, এটি ক্ষুদ্রকরণ, স্থায়িত্ব এবং বৈদ্যুতিক কর্মক্ষমতার মধ্যে একটি বাস্তব ভারসাম্য প্রদান করে।

সূচিপত্র

1. এস সিরিজ মেটাল পুশ-পুল সংযোগকারী কি?
2. এস সিরিজের প্রধান সুবিধাগুলো কি কি?
3. মূল প্রযুক্তিগত বিশেষ উল্লেখ কি?
4. S সিরিজের মেটাল পুশ-পুল সংযোগকারী কোথায় ব্যবহার করা হয়?
5. কিভাবে ইঞ্জিনিয়ারদের সঠিক সংযোগকারী নির্বাচন করা উচিত?
6. কিভাবে এস সিরিজ কাস্টমাইজ করা যেতে পারে?
7. কিভাবে পুনর্মিলন পণ্যের গুণমান নিয়ন্ত্রণ করে?
8. প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

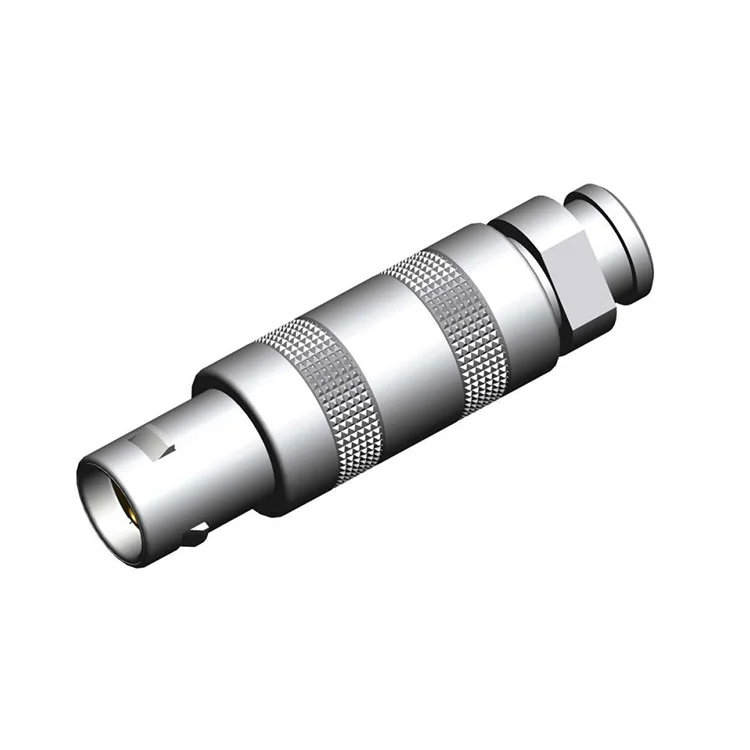

এস সিরিজ মেটাল পুশ-পুল সংযোগকারী কি?

দএস সিরিজ মেটাল পুশ-পুল সংযোগকারীসীমিত ইনস্টলেশন স্পেসগুলিতে নির্ভরযোগ্য বৈদ্যুতিক সংযোগের প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য একটি কমপ্যাক্ট সার্কুলার সংযোগকারী তৈরি করা হয়েছে। প্রচলিত থ্রেডেড কানেক্টরের বিপরীতে, এর পুশ-পুল সেলফ-ল্যাচিং মেকানিজম দ্রুত সঙ্গম এবং মিলন না করার অনুমতি দেয় যখন সংযোগটি সঠিকভাবে জড়িত থাকে তখন স্পর্শকাতর এবং শ্রবণযোগ্য প্রতিক্রিয়া প্রদান করে।

রিইউনিয়ন পোর্টেবল এবং স্থান-সীমাবদ্ধ সরঞ্জামগুলির জন্য S সিরিজের অবস্থান যেখানে সংযোগকারীর আকার, যান্ত্রিক নির্ভরযোগ্যতা, রক্ষণাবেক্ষণ এবং পরিচালনার সহজতা সমস্ত সিস্টেম ডিজাইনকে প্রভাবিত করে। এর ধাতব নির্মাণ যান্ত্রিক শক্তি এবং 360-ডিগ্রী ইলেক্ট্রোম্যাগনেটিক শিল্ডিং প্রদান করে, যখন এর পাতলা প্রোফাইল সরঞ্জাম প্যানেল থেকে প্রসারণ কমাতে সাহায্য করে।

সিরিজটি একাধিক শেল আকার এবং যোগাযোগ কনফিগারেশনে উপলব্ধ। কনফিগারেশনের উপর নির্ভর করে, ইঞ্জিনিয়াররা বিভিন্ন সমাবেশের প্রয়োজনীয়তা মেলে সোল্ডার বা পিসিবি সমাপ্তি নির্বাচন করতে পারেন। এই নমনীয়তা সংযোগকারীকে কমপ্যাক্ট প্রোটোটাইপ এবং ভলিউম-উত্পাদিত পেশাদার সরঞ্জাম উভয়ের জন্য উপযুক্ত করে তোলে।

এস সিরিজের প্রধান সুবিধাগুলো কি কি?

সংযোগকারী নির্বাচন খুব কমই একটি একক স্পেসিফিকেশন উপর ভিত্তি করে। পোর্টেবল ইলেকট্রনিক্স এবং পেশাদার সরঞ্জামের জন্য, ডিজাইনারদের সাধারণত ইনস্টলেশনের স্থান, সংযোগ সুরক্ষা, সংকেত অখণ্ডতা, স্থায়িত্ব এবং উত্পাদন প্রয়োজনীয়তার ভারসাম্য বজায় রাখতে হবে। এস সিরিজ বিভিন্ন ডিজাইন বৈশিষ্ট্যের মাধ্যমে এই বিষয়গুলোকে সম্বোধন করে।

কমপ্যাক্ট এবং লাইটওয়েট নির্মাণ

লো-প্রোফাইল নকশা মাউন্টিং পৃষ্ঠের বাইরে প্রসারিত সংযোগকারী হাউজিংয়ের পরিমাণ হ্রাস করে। এটি হ্যান্ডহেল্ড যন্ত্র এবং কমপ্যাক্ট চ্যাসিতে বিশেষভাবে মূল্যবান যেখানে প্যানেলের স্থানের প্রতিটি মিলিমিটার গুরুত্বপূর্ণ।

দ্রুত ধাক্কা-টান লকিং

স্ব-ল্যাচিং প্রক্রিয়া দ্রুত এক-হাতে অপারেশনকে সমর্থন করে। একটি শ্রবণযোগ্য ক্লিক এবং স্পর্শকাতর প্রতিক্রিয়া অপারেটরদের সফল ব্যস্ততা শনাক্ত করতে সহায়তা করে, যা বিশেষত উপযোগী হয় যখন সংযোগকারীগুলিকে সীমাবদ্ধ বা দৃশ্যত সীমাবদ্ধ অবস্থানে ইনস্টল করতে হবে।

360-ডিগ্রী EMC শিল্ডিং

অল-মেটাল হাউজিং সংযোগ ইন্টারফেসের চারপাশে ক্রমাগত ইলেক্ট্রোম্যাগনেটিক শিল্ডিং প্রদান করে। প্রকাশিত স্পেসিফিকেশনগুলি 100 MHz-এ 60 dB-এর বেশি ক্ষরণ নির্দেশ করে, সিরিজটিকে এমন সরঞ্জামের জন্য উপযুক্ত করে যেখানে ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ সংবেদনশীল সংকেতগুলিকে প্রভাবিত করতে পারে৷

উচ্চ মিলন স্থায়িত্ব

এস সিরিজটি 5,000 টিরও বেশি সঙ্গম চক্রের রেটযুক্ত স্থায়িত্ব সহ বারবার সংযোগ এবং সংযোগ বিচ্ছিন্ন করার জন্য ডিজাইন করা হয়েছে। এটি পরীক্ষার সরঞ্জাম, চিকিৎসা যন্ত্র এবং পোর্টেবল সিস্টেমের জন্য গুরুত্বপূর্ণ যেগুলি প্রায়শই পরিষেবা দেওয়া হয় বা পুনরায় কনফিগার করা হয়।

• লো-প্রোফাইল প্যানেল ইনস্টলেশন
• পুশ-পুল স্ব-ল্যাচিং অপারেশন
• ইলেক্ট্রোম্যাগনেটিক শিল্ডিংয়ের জন্য মেটাল হাউজিং
• একাধিক শেল মাপ এবং যোগাযোগ কনফিগারেশন
• 5,000 এর বেশি সঙ্গম চক্র
• -45°C থেকে +125°C থেকে অপারেটিং তাপমাত্রার বিকল্প

মূল প্রযুক্তিগত বিশেষ উল্লেখ কি?

একটি নতুন পণ্যে একটি বৃত্তাকার সংযোগকারীকে একীভূত করার আগে বৈদ্যুতিক এবং যান্ত্রিক বৈশিষ্ট্যগুলি বোঝা অপরিহার্য৷ নিম্নলিখিত স্পেসিফিকেশন S সিরিজের প্রকাশিত কনফিগারেশন সংক্ষিপ্ত করে।

প্রকৃত রেটিংগুলি সর্বদা নির্দিষ্ট সংযোগকারী কনফিগারেশন, যোগাযোগের আকার, সমাপ্তির পদ্ধতি এবং চূড়ান্ত পণ্যের যোগ্যতার আগে উদ্দেশ্যমূলক অপারেটিং শর্তগুলির বিরুদ্ধে যাচাই করা উচিত।

S সিরিজের মেটাল পুশ-পুল সংযোগকারী কোথায় ব্যবহার করা হয়?

কমপ্যাক্ট মাত্রা, দ্রুত লকিং, শিল্ডিং এবং যান্ত্রিক স্থায়িত্বের সংমিশ্রণ S সিরিজটিকে এমন সরঞ্জামগুলির জন্য উপযুক্ত করে তোলে যেগুলির জন্য একটি ছোট সামগ্রিক পদচিহ্ন বজায় রাখার সময় ঘন ঘন সংযোগের প্রয়োজন হয়৷

মেডিকেল এবং ডায়াগনস্টিক সরঞ্জাম

পোর্টেবল আল্ট্রাসাউন্ড সিস্টেম, রোগীর মনিটর, পালস অক্সিমিটার, ইলেক্ট্রোসার্জিকাল সরঞ্জাম এবং ডায়াগনস্টিক যন্ত্রগুলি কমপ্যাক্ট সংযোগকারীগুলি থেকে উপকৃত হতে পারে যা সরঞ্জাম চলাচল এবং পরিষেবা দেওয়ার সময় সুরক্ষিত থাকে। সংযোগকারীর নির্ভরযোগ্যতা বিশেষভাবে গুরুত্বপূর্ণ যখন বৈদ্যুতিক সংকেত বারবার ব্যবহারের সময় স্থিতিশীল থাকতে হবে।

পরীক্ষা এবং পরিমাপ সরঞ্জাম

হ্যান্ডহেল্ড অসিলোস্কোপ, মাল্টিমিটার, লজিক বিশ্লেষক, ক্রমাঙ্কন সরঞ্জাম এবং পরিবেশগত পরীক্ষার যন্ত্রগুলির জন্য প্রায়ই কমপ্যাক্ট বাহ্যিক ইন্টারফেসের প্রয়োজন হয়। পুশ-পুল মেকানিজম ঘন ঘন সংযোগ পরিবর্তন সহজ করতে পারে যখন ধাতব শেল ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ থেকে সংবেদনশীল সংকেত রক্ষা করতে সাহায্য করে।

পরিধানযোগ্য এবং বহনযোগ্য প্রযুক্তি

ইন্ডাস্ট্রিয়াল এক্সোস্কেলটন, পরিধানযোগ্য মনিটরিং সিস্টেম, হেড-মাউন্ট করা সরঞ্জাম এবং অন্যান্য বহনযোগ্য ইলেকট্রনিক্স কঠোর স্থান এবং ওজন সীমাবদ্ধতার সম্মুখীন হতে পারে। একটি পাতলা বৃত্তাকার সংযোগকারী ডিজাইনারদের অন্য বিকল্প প্রদান করে যখন প্রচলিত বড় ইন্টারফেসগুলি অনুপযুক্ত হয়।

পেশাদার অডিও-ভিজ্যুয়াল সরঞ্জাম

পোর্টেবল রেকর্ডার, ব্রডকাস্ট ক্যামেরা, ওয়্যারলেস ট্রান্সমিটার এবং সম্পর্কিত পেশাদার সরঞ্জামগুলির জন্য সংযোগকারীর প্রয়োজন হতে পারে যা বারবার হ্যান্ডলিং সহ্য করতে পারে। একটি দ্রুত-লকিং ইন্টারফেস দীর্ঘ থ্রেডেড মিলন প্রক্রিয়ার উপর নির্ভর না করে ক্ষেত্রের ব্যবহারযোগ্যতা উন্নত করতে পারে।

কিভাবে ইঞ্জিনিয়ারদের সঠিক সংযোগকারী নির্বাচন করা উচিত?

একটি সংযোজক নির্বাচন করা কেবলমাত্র ক্ষুদ্রতম উপলব্ধ মডেল নির্বাচন করার পরিবর্তে প্রকৃত বৈদ্যুতিক, যান্ত্রিক, পরিবেশগত এবং সরঞ্জামগুলির ইনস্টলেশন প্রয়োজনীয়তা দিয়ে শুরু করা উচিত।

1. যোগাযোগের প্রয়োজনীয়তা নির্ধারণ করুন:প্রয়োজনীয় শক্তি এবং সংকেত সার্কিটের সংখ্যা চিহ্নিত করুন এবং ভবিষ্যতের নকশা পরিবর্তনের জন্য পর্যাপ্ত জায়গা ছেড়ে দিন।
2. বৈদ্যুতিক রেটিং পরীক্ষা করুন:অপারেটিং ভোল্টেজ এবং কারেন্টকে সংযোগকারীর রেট করা মানগুলির সাথে তুলনা করুন, যোগাযোগের গেজ এবং তাপমাত্রা বিবেচনা করুন।
3. উপলব্ধ স্থান মূল্যায়ন করুন:শেল আকার, প্যানেল কাটআউট, সংযোগকারীর গভীরতা, তারের রাউটিং এবং মিলন ইন্টারফেসের চারপাশে ক্লিয়ারেন্স নিশ্চিত করুন।
4. মিলনের ফ্রিকোয়েন্সি বিবেচনা করুন:ঘন ঘন পরিসেবা করা সরঞ্জামের জন্য, বারবার মিলন চক্রের জন্য ডিজাইন করা সংযোগকারীকে অগ্রাধিকার দিন।
5. পরিবেশগত অবস্থা পর্যালোচনা করুন:তাপমাত্রা, কম্পন, শক, আর্দ্রতা, জারা এবং ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ সবই সংযোগকারী নির্বাচনকে প্রভাবিত করতে পারে।
6. সমাপ্তি পদ্ধতি সংজ্ঞায়িত করুন:সোল্ডার, পিসিবি, বা ক্যাবল অ্যাসেম্বলি সমাপ্তি উত্পাদন প্রক্রিয়ার সাথে সেরা মেলে কিনা তা নির্ধারণ করুন।

OEM প্রোজেক্টের জন্য, ক্যাবল অ্যাসেম্বলি, ব্যাকশেল, স্ট্রেন রিলিফ, প্যানেল স্ট্রাকচার এবং ওয়্যারিং স্কিমের সাথে সংযোগকারীর মূল্যায়ন করাও কার্যকর। এই পদ্ধতি পরবর্তী উৎপাদন পর্যায়ে একীকরণ সমস্যা হ্রাস করে।

কিভাবে এস সিরিজ কাস্টমাইজ করা যেতে পারে?

বিভিন্ন সরঞ্জাম প্ল্যাটফর্মে প্রায়শই বিভিন্ন সংযোগকারী কনফিগারেশনের প্রয়োজন হয়। রিইউনিয়ন কাস্টমাইজেশন বিকল্পগুলি প্রদান করে যা S সিরিজকে নির্দিষ্ট যান্ত্রিক এবং তারের সমাবেশের প্রয়োজনীয়তার সাথে মানিয়ে নেওয়ার অনুমতি দেয়।

কাস্টম তারের সমাবেশগুলি নির্বাচিত দৈর্ঘ্য, গেজ, শিল্ডিং কনফিগারেশন এবং ওভারমোল্ডেড স্ট্রেন-রিলিফ বুট দিয়েও সরবরাহ করা যেতে পারে। এটি একটি OEM-কে একটি সংযোগকারীর উৎস করার অনুমতি দিয়ে এবং একটি সমন্বিত উপাদান হিসাবে কেবল ইনস্টল করার জন্য প্রস্তুত করার অনুমতি দিয়ে ক্রয়কে সহজ করতে পারে।

কিভাবে পুনর্মিলন পণ্যের গুণমান নিয়ন্ত্রণ করে?

পেশাদার সংযোগকারীদের জন্য, সামঞ্জস্যপূর্ণ উত্পাদন মৌলিক পণ্য ডিজাইনের মতো গুরুত্বপূর্ণ। রিইউনিয়ন বলে যে এর উত্পাদন প্রক্রিয়াটি নির্ভুল যন্ত্র, পৃষ্ঠ চিকিত্সা, যোগাযোগ স্ট্যাম্পিং এবং প্লেটিং, ছাঁচনির্মাণ, সমাবেশ, বৈদ্যুতিক পরীক্ষা, যান্ত্রিক পরীক্ষা এবং প্যাকেজিং অন্তর্ভুক্ত করে।

সমালোচনামূলক উত্পাদন মাত্রা নির্ভুল মেশিনিং এবং প্রক্রিয়া পর্যবেক্ষণের মাধ্যমে নিয়ন্ত্রিত হয়। সমাপ্ত পণ্যগুলি বৈদ্যুতিক এবং যান্ত্রিক পরিদর্শনের মধ্য দিয়ে যায়, যার মধ্যে যোগাযোগ প্রতিরোধ, নিরোধক প্রতিরোধ, ডাইইলেকট্রিক প্রতিরোধ, ধারাবাহিকতা, মিলন শক্তি এবং ভিজ্যুয়াল চেকগুলি রয়েছে।

পণ্যের তথ্য অনুযায়ী, রিইউনিয়নের মান ব্যবস্থার মধ্যে রয়েছে ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, UL স্বীকৃত অবস্থা এবং RoHS সম্মতি। কোম্পানি আরও বলেছে যে এস সিরিজ সংযোগকারীগুলি চালানের আগে 100% বৈদ্যুতিক এবং যান্ত্রিক পরীক্ষা গ্রহণ করে।

OEM ক্রেতাদের জন্য, উত্পাদন নিয়ন্ত্রণ, টেস্টিং, ট্রেসেবিলিটি এবং কাস্টমাইজেশন সমর্থনের এই সংমিশ্রণটি মূল্যবান হতে পারে যখন সংযোগকারীর কার্যকারিতা সরাসরি সমাপ্ত পণ্যের নির্ভরযোগ্যতাকে প্রভাবিত করে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রচলিত থ্রেডেড সংযোগকারী থেকে এস সিরিজকে কী আলাদা করে তোলে?

প্রধান পার্থক্য হল পুশ-পুল স্ব-ল্যাচিং মেকানিজম। এটি অপারেটরকে একটি কাপলিং বাদাম ঘোরানো ছাড়াই দ্রুত সংযোগকারীকে সঙ্গম করতে এবং ছেড়ে দিতে দেয়, এটি বহনযোগ্য সরঞ্জাম, অন্ধ-মিলনের পরিস্থিতি এবং ঘন ঘন সংযোগ পরিবর্তনের প্রয়োজন হয় এমন অ্যাপ্লিকেশনগুলির জন্য এটি বিশেষভাবে সুবিধাজনক করে তোলে।

S সিরিজ কতগুলি মিলন চক্র সমর্থন করতে পারে?

প্রকাশিত স্পেসিফিকেশন 5,000 টিরও বেশি সঙ্গম অপারেশন নির্দেশ করে। প্রকৃত পরিষেবা জীবন সংযোগকারী কনফিগারেশন, অপারেটিং পরিবেশ, মিলনের শর্ত এবং রক্ষণাবেক্ষণ অনুশীলনের উপর নির্ভর করতে পারে।

এস সিরিজ কি চিকিৎসা সরঞ্জামের জন্য উপযুক্ত?

হ্যাঁ। সিরিজটি মেডিকেল ডায়াগনস্টিক এবং চিকিত্সা সরঞ্জামগুলির জন্য অবস্থান করা হয়েছে, এবং পুনর্মিলন বলে যে এর মান ব্যবস্থায় ISO 13485:2016 অন্তর্ভুক্ত রয়েছে। যাইহোক, সম্পূর্ণ সমাপ্ত মেডিকেল ডিভাইসটি তার নিজস্ব প্রযোজ্য নিয়ন্ত্রক এবং নিরাপত্তা প্রয়োজনীয়তার জন্য দায়ী থাকে।

পুনর্মিলন কাস্টমাইজড তারের সমাবেশ সরবরাহ করতে পারে?

হ্যাঁ। তারের সমাবেশগুলি তারের ধরন, গেজ, দৈর্ঘ্য, শিল্ডিং, জ্যাকেটিং উপাদান এবং স্ট্রেন-রিলিফ ডিজাইন দ্বারা কাস্টমাইজ করা যেতে পারে। বিকল্পগুলির মধ্যে 32AWG থেকে 20AWG পর্যন্ত গেজ সহ PVC, PUR, সিলিকন এবং PTFE তারের সামগ্রী অন্তর্ভুক্ত।

কি তাপমাত্রা পরিসীমা পাওয়া যায়?

প্রকাশিত মান পরিসীমা হল -45°C থেকে +125°C। প্রকৌশলীদের চরম-তাপমাত্রার অ্যাপ্লিকেশনগুলিতে এটি ব্যবহার করার আগে সঠিক সংযোগকারী, যোগাযোগের কনফিগারেশন, তারের এবং সমাবেশের তাপমাত্রা রেটিং নিশ্চিত করা উচিত।

সংযোগকারী একটি কোম্পানির লোগো বা অংশ নম্বর সঙ্গে কাস্টমাইজ করা যাবে?

হ্যাঁ। পুনর্মিলন একটি কাস্টমাইজেশন বিকল্প হিসাবে লেজার খোদাইকে তালিকাভুক্ত করে, যা গ্রাহকদের একটি লোগো, অংশ নম্বর, বারকোড বা অন্যান্য সনাক্তকরণ তথ্য দিয়ে শেল চিহ্নিত করতে দেয়।

উপসংহার

এস সিরিজ মেটাল পুশ-পুল কানেক্টরটি এমন প্রকৌশলীদের জন্য ডিজাইন করা হয়েছে যাদের শিল্ডিং বা সেবাযোগ্যতা ত্যাগ না করে একটি কমপ্যাক্ট, সুরক্ষিত এবং টেকসই সংযোগ সমাধান প্রয়োজন। এর পুশ-পুল লকিং মেকানিজম, ধাতু নির্মাণ, একাধিক শেল আকার, নমনীয় সমাপ্তির বিকল্প এবং 5,000 টিরও বেশি মিলন চক্র এটিকে চিকিৎসা সরঞ্জাম, পরীক্ষার যন্ত্র, পোর্টেবল ইলেকট্রনিক্স, পরিধানযোগ্য সিস্টেম এবং পেশাদার অডিও-ভিজ্যুয়াল অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে। আপনি যদি একটি নতুন পণ্য তৈরি করছেন বা একটি নির্ভরযোগ্য প্রতিস্থাপন সংযোগকারী খুঁজছেন, উপলব্ধ কনফিগারেশন এবং যোগাযোগের বিকল্পগুলি পর্যালোচনা করতে রিইউনিয়নের এস সিরিজ পণ্য পৃষ্ঠাতে যান৷ কাস্টমাইজড স্পেসিফিকেশন, তারের সমাবেশ, OEM প্রয়োজনীয়তা বা ভলিউম ক্রয়ের জন্য,আমাদের সাথে যোগাযোগ করুনরিইউনিয়ন ইঞ্জিনিয়ারিং টিমের সাথে আপনার আবেদন নিয়ে আলোচনা করতে এবং একটি উপযুক্ত সমাধানের অনুরোধ করতে।
