পুনর্মিলননির্ভরযোগ্য বৈদ্যুতিক সংযোগ, সুবিধাজনক অপারেশন এবং কমপ্যাক্ট ইন্টিগ্রেশন প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য সংযোগকারী সমাধানগুলি বিকাশ করে। দবি সিরিজ মেটাল পুশ-পুল সংযোগকারীএটি একটি বৃত্তাকার সংযোগকারী যা একটি পুশ-পুল সেলফ-লকিং মেকানিজমের চারপাশে ডিজাইন করা হয়েছে, যা সরঞ্জাম প্রস্তুতকারকদের নিরাপদ সংযোগ স্থাপনে সহায়তা করে যখন শিল্প, উপকরণ, চিকিৎসা এবং অন্যান্য ইলেকট্রনিক অ্যাপ্লিকেশনগুলিতে রুটিন মিলন এবং সংযোগ বিচ্ছিন্ন করে।

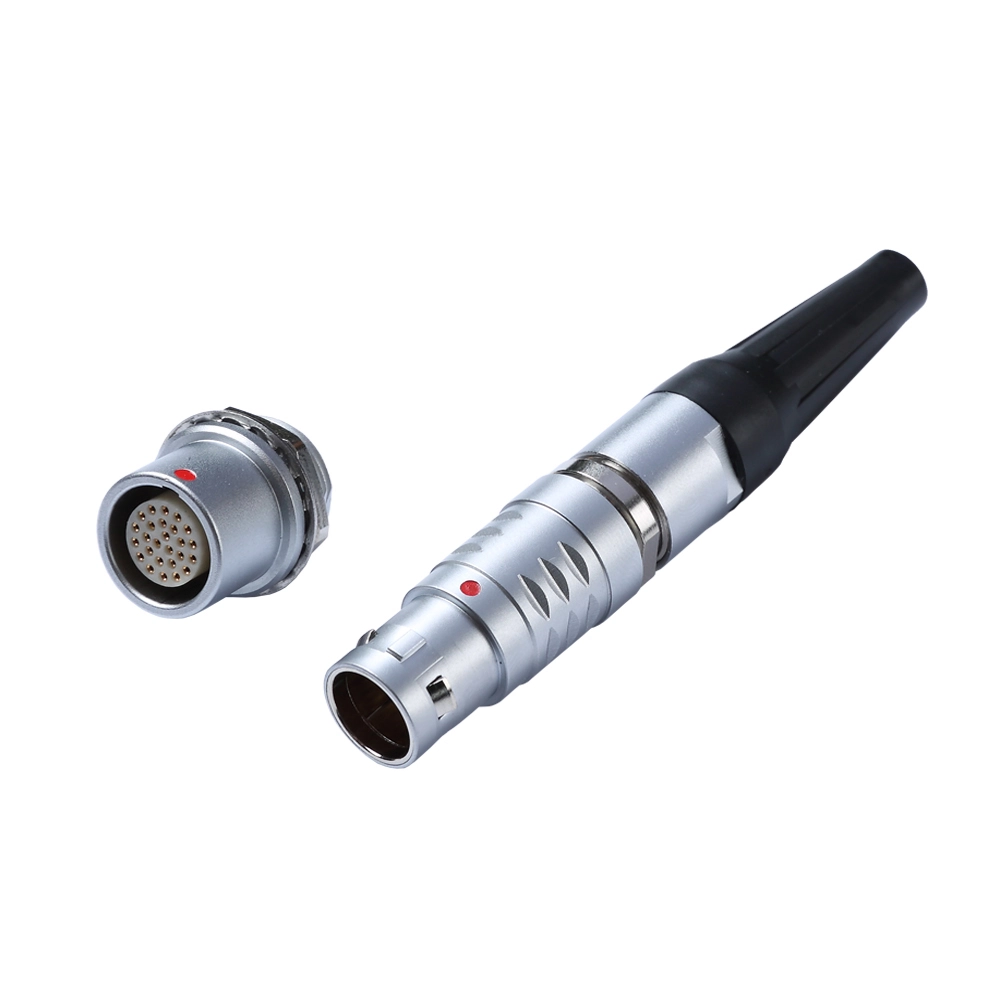

A B সিরিজের মেটাল পুশ-পুল কানেক্টর দ্রুত, নিরাপদ বৈদ্যুতিক সংযোগগুলিকে সমর্থন করার জন্য একটি পুশ-পুল লকিং মেকানিজমের সাথে একটি ধাতব বৃত্তাকার হাউজিংকে একত্রিত করে। নির্বাচিত কনফিগারেশনের উপর নির্ভর করে, এই সংযোগকারী পরিবার একাধিক যোগাযোগ ব্যবস্থা, বিভিন্ন মাউন্টিং শৈলী, এবং সোল্ডার, ক্রিম্প বা PCB সমাপ্তির বিকল্পগুলিকে মিটমাট করতে পারে। এই বৈশিষ্ট্যগুলি বারবার সংযোগ, স্থান-দক্ষ ইনস্টলেশন, এবং নির্ভরযোগ্য সংকেত বা পাওয়ার ট্রান্সমিশন প্রয়োজন এমন সরঞ্জামগুলির জন্য এটিকে বিবেচনা করার উপযুক্ত করে তোলে। এই নিবন্ধটি ব্যাখ্যা করে কিভাবে সংযোগকারী কাজ করে, এর প্রধান ডিজাইনের সুবিধা, প্রয়োগের পরিস্থিতি, নির্বাচনের মানদণ্ড এবং গুণমানের বিবেচনা। এটি একটি নতুন ডিজাইন বা প্রতিস্থাপন প্রকল্পের জন্য একটি সংযোগকারী নির্দিষ্ট করার আগে কারিগরি তথ্য ক্রেতাদের পুনর্মিলনের সাথে নিশ্চিত করা উচিত তার রূপরেখা দেয়৷
A B সিরিজ মেটাল পুশ-পুল সংযোগকারী হল একটি বৃত্তাকার বৈদ্যুতিক সংযোগকারী যা মিলনের উপাদানগুলিকে সংযোগ এবং সংযোগ বিচ্ছিন্ন করার জন্য একটি পুশ-পুল স্ব-ল্যাচিং প্রক্রিয়া ব্যবহার করে। প্রচলিত থ্রেডেড সংযোগকারীর বিপরীতে, যার জন্য সাধারণত ঘূর্ণনগত শক্ত করার প্রয়োজন হয়, একটি পুশ-পুল ডিজাইন ব্যবহারকারীদের তার সামঞ্জস্যপূর্ণ আধারে প্লাগ ঢোকানোর মাধ্যমে একটি সংযোগ স্থাপন করতে দেয়। সংযোগকারী সঠিকভাবে মিলিত হলে লকিং মেকানিজম জড়িত হয় এবং মনোনীত টান অ্যাকশনের মাধ্যমে রিলিজ হয়।
মেটাল হাউজিং একটি শক্তিশালী যান্ত্রিক ইন্টারফেস প্রদান করে এবং যখন সংযোগকারীর শিল্ডিং স্ট্রাকচার সঠিকভাবে যন্ত্রপাতির সাথে একত্রিত হয় তখন ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্যে অবদান রাখতে পারে। কনফিগারেশনের উপর নির্ভর করে, সংযোগকারী বৈদ্যুতিক সংকেত ট্রান্সমিশন, পাওয়ার ডেলিভারি, বা সার্কিটের প্রয়োজনীয়তার সংমিশ্রণ সমর্থন করতে পারে।
রিইউনিয়নের বি সিরিজ পণ্যের তথ্য একাধিক সংযোগকারী আকার এবং কনফিগারেশন কভার করে। উপলব্ধ বিকল্পগুলির মধ্যে সোজা বা কোণীয় নির্মাণ, বিভিন্ন যোগাযোগ ব্যবস্থা এবং বিকল্প সমাপ্তি পদ্ধতি অন্তর্ভুক্ত থাকতে পারে। একটি নির্বাচিত মডেলের সঠিক বৈশিষ্ট্যগুলি যাচাই করতে ক্রেতাদের প্রযোজ্য পণ্য অঙ্কন এবং স্পেসিফিকেশনের সাথে পরামর্শ করা উচিত।
বিশদ পণ্যের তথ্যের জন্য, রিইউনিয়ন বি সিরিজ মেটাল পুশ-পুল সংযোগকারী পৃষ্ঠাটি দেখুন।
পুশ-পুল মেকানিজমটি মেটিং ইন্টারফেসের নিরাপত্তা বিসর্জন না করে বৈদ্যুতিক সংযোগ ক্রিয়াকলাপগুলিকে সোজা করার জন্য ডিজাইন করা হয়েছে। এর অপারেশন তিনটি পর্যায়ে বোঝা যায়।
এই অপারেটিং নীতিটি এমন সরঞ্জামগুলিতে বিশেষভাবে উপযোগী যেগুলির জন্য ঘন ঘন সংযোগ পরিবর্তন, রক্ষণাবেক্ষণ অ্যাক্সেস, বা সীমাবদ্ধ স্থানগুলিতে অপারেশন প্রয়োজন। এটি সংযোগ সিস্টেমের তুলনায় পুনরাবৃত্তিমূলক সংযোগকারী পরিচালনায় ব্যয় করা সময়কে কমাতে পারে যার জন্য একাধিক কঠোর পদক্ষেপের প্রয়োজন হয়।
যাইহোক, লকিং প্রক্রিয়াটিকে সঠিক ইনস্টলেশনের বিকল্প হিসাবে বিবেচনা করা উচিত নয়। তারের স্ট্রেন, সংযোগকারীর মিসলাইনমেন্ট, বেমানান মিলন অংশ এবং অনুপযুক্ত হ্যান্ডলিং এখনও সংযোগের কার্যকারিতাকে আপস করতে পারে। ব্যবহারকারীদের সঙ্গম, মুক্তি এবং তারের পরিচালনার জন্য প্রস্তুতকারকের নির্দেশাবলী অনুসরণ করা উচিত।
স্ব-ল্যাচিং নকশা দ্রুত মিলন এবং ইচ্ছাকৃত মুক্তি সমর্থন করে। এটি দরকারী যখন অপারেটরদের বারবার একটি কাপলিং বাদাম না ঘুরিয়ে নিয়মিত বৈদ্যুতিক সার্কিট সংযোগ বা সংযোগ বিচ্ছিন্ন করতে হবে।
ধাতব শেল একটি টেকসই সংযোগকারী কাঠামো প্রদান করে এবং যথাযথভাবে পরিকল্পিত সিস্টেমে রক্ষার ধারাবাহিকতা সমর্থন করতে পারে। কার্যকর ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ সুরক্ষা সম্পূর্ণ সংযোগের উপর নির্ভর করে, যার মধ্যে শেল যোগাযোগ, তারের শিল্ডিং, গ্রাউন্ডিং এবং ইনস্টলেশন গুণমান রয়েছে।
বিভিন্ন সরঞ্জাম ডিজাইনের জন্য বিভিন্ন সংখ্যক বৈদ্যুতিক সার্কিট প্রয়োজন। বি সিরিজ পরিবারে একাধিক পরিচিতি কনফিগারেশন রয়েছে, যা ইঞ্জিনিয়ারদের সিগন্যাল গণনা, পাওয়ার প্রয়োজনীয়তা, উপলব্ধ স্থান এবং তারের স্থাপত্য অনুসারে বিকল্পগুলি মূল্যায়ন করার অনুমতি দেয়। নির্বাচিত মডেলের জন্য পরিচিতির সঠিক সংখ্যা এবং তাদের বৈদ্যুতিক রেটিং অবশ্যই যাচাই করা উচিত।
পণ্য কনফিগারেশনের উপর নির্ভর করে, সমাপ্তির পছন্দ অন্তর্ভুক্ত হতে পারে:
সংযোগকারী নির্দিষ্ট করার আগে যোগাযোগ শৈলী, কন্ডাকটর আকার, সমাবেশ টুলিং, এবং ইনস্টলেশন স্থান একসাথে মূল্যায়ন করা উচিত।
মূল বৈশিষ্ট্যগুলি প্লাগটিকে সঠিক মিলনের অভিযোজনে গাইড করতে সহায়তা করে। এটি ভুল প্রান্তিককরণের ঝুঁকি কমাতে পারে এবং সমাবেশের ধারাবাহিকতা উন্নত করতে পারে, বিশেষ করে যখন সরঞ্জামগুলিতে একাধিক অনুরূপ সংযোগকারী থাকে।
বি সিরিজ মেটাল পুশ-পুল সংযোগকারীকে এমন সরঞ্জামগুলির জন্য বিবেচনা করা যেতে পারে যা একটি কমপ্যাক্ট বৃত্তাকার ইন্টারফেস এবং সুবিধাজনক সংযোগ পরিচালনার থেকে উপকৃত হয়। প্রকৃত উপযুক্ততা নির্বাচিত মডেলের বৈদ্যুতিক, যান্ত্রিক এবং পরিবেশগত রেটিংগুলির উপর নির্ভর করে।
চিকিৎসা, নিরাপত্তা-সমালোচনা, বা অন্যান্য নিয়ন্ত্রিত অ্যাপ্লিকেশনের জন্য, সংযোগকারীকে অবশ্যই সম্পূর্ণ সরঞ্জাম ডিজাইনের প্রয়োজনীয়তা পূরণ করতে হবে। একটি সংযোগকারীর সাধারণ পণ্যের বিবরণ স্বাধীনভাবে প্রতিটি অ্যাপ্লিকেশন-নির্দিষ্ট মানগুলির সাথে সম্মতি স্থাপন করে না।
শুধুমাত্র চেহারা বা শেল আকারের উপর ভিত্তি করে একটি সংযোগকারী নির্বাচন করা সামঞ্জস্যের সমস্যা হতে পারে। প্রকৌশলী এবং ক্রয়কারী দলগুলিকে অর্ডার দেওয়ার আগে সম্পূর্ণ বৈদ্যুতিক এবং যান্ত্রিক প্রয়োজনীয়তাগুলি মূল্যায়ন করা উচিত।
সরঞ্জামগুলির কতগুলি শক্তি এবং সংকেত সার্কিট প্রয়োজন তা সনাক্ত করুন। উদ্দিষ্ট ওয়্যারিং আর্কিটেকচারের জন্য অনুমতি দিন এবং নিশ্চিত করুন যে নির্বাচিত সন্নিবেশ প্রয়োজনীয় যোগাযোগ ব্যবস্থা সমর্থন করে কিনা। অনুরূপ বাহ্যিক মাত্রা সঙ্গে সংযোগকারী অভিন্ন অভ্যন্তরীণ বিন্যাস আছে অনুমান করবেন না.
সঠিক সংযোগকারী কনফিগারেশনের জন্য রেট করা বর্তমান এবং কাজের ভোল্টেজ পরীক্ষা করুন। এই মানগুলি যোগাযোগের ব্যাস, যোগাযোগের সংখ্যা, কন্ডাকটরের আকার, তাপমাত্রা এবং অপারেটিং অবস্থার সাথে পরিবর্তিত হতে পারে। একটি মডেলের সর্বোচ্চ রেটিং কখনই সম্পূর্ণ সিরিজে স্বয়ংক্রিয়ভাবে প্রয়োগ করা উচিত নয়।
সরঞ্জামের নকশা এবং উত্পাদন প্রক্রিয়া অনুসারে সোল্ডার, ক্রিম্প বা পিসিবি সমাপ্তি চয়ন করুন। প্রয়োজনীয় টুলিং, তারের স্পেসিফিকেশন, PCB লেআউট এবং উপলব্ধ সমাবেশ স্থান নিশ্চিত করুন।
প্লাগ এবং রিসেপ্ট্যাকল পার্ট নম্বর, শেল ডাইমেনশন, প্যানেল কাটআউট, মাউন্টিং ব্যবস্থা এবং তারের ব্যাস পরিসীমা যাচাই করুন। প্রতিস্থাপন প্রকল্পগুলির জন্য, শুধুমাত্র পণ্যের নামের উপর নির্ভর না করে বিদ্যমান সংযোগকারীর অঙ্কন এবং যোগাযোগ ব্যবস্থার তুলনা করুন।
অপারেটিং তাপমাত্রা, আর্দ্রতা, কম্পন, যান্ত্রিক শক, জারা এক্সপোজার, এবং প্রবেশ সুরক্ষা পর্যালোচনা করুন। উদ্দিষ্ট পরিবেশের জন্য উপযুক্ত একটি সুরক্ষা স্তর নির্বাচন করুন এবং নিশ্চিত করুন যে সম্পূর্ণ একত্রিত সংযোগটি প্রয়োজনীয়তা পূরণ করে।
নিম্নলিখিত সারণীটি একটি নতুন সরঞ্জাম ডিজাইনের জন্য একটি B সিরিজ সংযোগকারীর মূল্যায়ন করার সময় বিবেচনা করার জন্য প্রধান কারণগুলিকে সংক্ষিপ্ত করে৷
| নির্বাচন ফ্যাক্টর | কি চেক করতে হবে | কেন এটা ব্যাপার |
|---|---|---|
| যোগাযোগের সংখ্যা | বৈদ্যুতিক যোগাযোগের সংখ্যা এবং বিন্যাস | সংযোগকারী প্রয়োজনীয় সার্কিট সমর্থন করে তা নিশ্চিত করে |
| বৈদ্যুতিক রেটিং | রেট করা বর্তমান, কাজের ভোল্টেজ এবং যোগাযোগের স্পেসিফিকেশন | বৈদ্যুতিক অতিরিক্ত চাপ এবং অনুপযুক্ত অপারেটিং অবস্থা প্রতিরোধ করতে সাহায্য করে |
| সমাপ্তির ধরন | সোল্ডার, ক্রিম্প বা পিসিবি কনফিগারেশন | তারের পদ্ধতি, টুলিং এবং সমাবেশের প্রয়োজনীয়তা নির্ধারণ করে |
| সংযোগকারী অভিযোজন | সোজা বা কোণীয় নির্মাণ, যেখানে উপলব্ধ | তারের রাউটিং এবং ইনস্টলেশন স্থান মিটমাট করতে সাহায্য করে |
| লকিং এবং প্রান্তিককরণ | সামঞ্জস্যপূর্ণ সঙ্গম অংশ এবং কী করার ব্যবস্থা | ভুল সঙ্গম এবং অনিচ্ছাকৃত সংযোগ বিচ্ছিন্ন হওয়ার ঝুঁকি হ্রাস করে |
| পরিবেশ সুরক্ষা | আইপি রেটিং, তাপমাত্রা, আর্দ্রতা, কম্পন, এবং জারা অবস্থা | উদ্দেশ্য পরিবেশে নির্ভরযোগ্য অপারেশন সমর্থন করে |
| পরিষেবার প্রয়োজনীয়তা | প্রত্যাশিত মিলনের ফ্রিকোয়েন্সি এবং রক্ষণাবেক্ষণ অ্যাক্সেস | সংযোগকারী অপারেটিং ওয়ার্কফ্লো অনুসারে কিনা তা নির্ধারণ করতে সহায়তা করে |
এই টেবিলটি একটি নির্বাচন চেকলিস্ট, অফিসিয়াল পণ্য ডেটাশিটের বিকল্প নয়। সঠিক অংশ নম্বরের জন্য বর্তমান প্রযুক্তিগত ডকুমেন্টেশনের বিপরীতে প্রতিটি গুরুত্বপূর্ণ মান নিশ্চিত করুন।
সঠিক ইনস্টলেশন সরঞ্জামের পরিষেবা জীবন জুড়ে সংযোগকারী কর্মক্ষমতা সংরক্ষণ করতে সাহায্য করে। এমনকি একটি ভাল-পরিকল্পিত সংযোগকারী যদি ভুলভাবে একত্রিত হয় বা তার রেট সীমার বাইরের অবস্থার সংস্পর্শে আসে তবে তা সময়ের আগেই ব্যর্থ হতে পারে।
পরিষ্কার করার পদ্ধতি এবং লুব্রিকেন্ট, যদি কোনটি অনুমোদিত হয়, প্রস্তুতকারকের নির্দেশাবলী অনুসরণ করা উচিত। অননুমোদিত রাসায়নিক বা ঘষিয়া তুলিয়া ফেলিতে সক্ষম সরঞ্জাম যোগাযোগ কলাই, নিরোধক, বা সিলিং উপাদান ক্ষতি করতে পারে.
OEM প্রকল্প এবং বারবার উত্পাদন আদেশের জন্য, সংযোগকারীর গুণমান শুধুমাত্র সাধারণ দাবির পরিবর্তে নথিভুক্ত প্রয়োজনীয়তার মাধ্যমে মূল্যায়ন করা উচিত। একটি কাঠামোগত মূল্যায়ন ক্রয়কারী দলগুলিকে সরবরাহকারীদের তুলনা করতে এবং একীকরণের ঝুঁকি কমাতে সাহায্য করতে পারে।
একটি সংযোগকারী অনুমোদন করার আগে, নিম্নলিখিত পয়েন্ট বিবেচনা করুন:
রিইউনিয়নের বি সিরিজ পণ্য পৃষ্ঠা পণ্য মূল্যায়নের জন্য একটি সূচনা পয়েন্ট প্রদান করে। সমালোচনামূলক ডিজাইনের সিদ্ধান্তের জন্য, ক্রেতাদের বর্তমান মডেল-নির্দিষ্ট স্পেসিফিকেশনগুলি প্রাপ্ত করা উচিত এবং প্রস্তাবিত কনফিগারেশন তাদের প্রয়োজনীয়তা পূরণ করে তা নিশ্চিত করা উচিত।
এর প্রধান সুবিধা হল পুশ-পুল স্ব-লকিং অপারেশন এবং একটি ধাতব বৃত্তাকার সংযোগকারী কাঠামোর সমন্বয়। সামঞ্জস্যপূর্ণ সরঞ্জামগুলিতে সুরক্ষিত সংযোগ সমর্থন করার সময় এই নকশাটি বারবার সঙ্গম এবং সংযোগ বিচ্ছিন্নকরণকে সহজ করতে পারে।
নির্বাচিত মডেলের উপর নির্ভর করে, বিকল্পগুলিতে সোল্ডার, ক্রিম্প এবং পিসিবি পরিচিতিগুলি অন্তর্ভুক্ত থাকতে পারে। ক্রেতাদের সঠিক অংশ নম্বরের জন্য উপলব্ধ সমাপ্তি শৈলী এবং সমাবেশের প্রয়োজনীয়তা নিশ্চিত করা উচিত।
এটি সামঞ্জস্যপূর্ণ চিকিৎসা এবং ডায়াগনস্টিক সরঞ্জামের জন্য উপযুক্ত হতে পারে যখন এর বৈদ্যুতিক, যান্ত্রিক, পরিচ্ছন্নতা এবং পরিবেশগত প্রয়োজনীয়তা অ্যাপ্লিকেশনের সাথে মেলে। সম্পূর্ণ ডিভাইস প্রস্তুতকারীকে অবশ্যই ব্যবহারের আগে সমস্ত প্রাসঙ্গিক নিয়ন্ত্রক এবং নিরাপত্তা প্রয়োজনীয়তা যাচাই করতে হবে।
নং পরিবেশ সুরক্ষা সংযোগকারী ডিজাইন এবং কনফিগারেশন দ্বারা পরিবর্তিত হয়। ক্রেতাদের উল্লিখিত আইপি রেটিং পরীক্ষা করা উচিত এবং এটি মেটেড অ্যাসেম্বলি, আনম্যাটেড কানেক্টর বা অন্য নির্দিষ্ট শর্তে প্রযোজ্য কিনা। অনুমান করবেন না যে একটি ধাতব আবাসন একা জলরোধী সুরক্ষা প্রদান করে।
প্রয়োজনীয় যোগাযোগের সংখ্যা, বৈদ্যুতিক রেটিং, প্লাগ এবং রিসেপ্ট্যাকলের ধরন, সমাপ্তির পদ্ধতি, তারের মাত্রা, মাউন্ট করার প্রয়োজনীয়তা, অপারেটিং পরিবেশ এবং আনুমানিক অর্ডারের পরিমাণ প্রদান করুন। একটি বিদ্যমান অংশ নম্বর, অঙ্কন, বা নমুনা সরবরাহকারীকে সামঞ্জস্যের মূল্যায়ন করতে সহায়তা করতে পারে।
A B সিরিজ মেটাল পুশ-পুল সংযোগকারী সুবিধাজনক সংযোগ পরিচালনা, সুরক্ষিত স্ব-ল্যাচিং এবং একটি কমপ্যাক্ট বৃত্তাকার বৈদ্যুতিক ইন্টারফেস প্রয়োজন এমন সরঞ্জামগুলির জন্য একটি ব্যবহারিক পছন্দ হতে পারে। সঠিক কনফিগারেশন যোগাযোগের সংখ্যা, বর্তমান এবং ভোল্টেজ রেটিং, সমাপ্তি পদ্ধতি, যান্ত্রিক সামঞ্জস্য এবং পরিবেশগত প্রয়োজনীয়তার উপর নির্ভর করে। বিস্তারিত স্পেসিফিকেশন চেক করে এবং কানেক্টরটিকে উদ্দেশ্যপ্রণোদিত সরঞ্জামের মধ্যে যাচাই করে, প্রকৌশলী এবং ক্রয়কারী দলগুলি আরও আত্মবিশ্বাসী সোর্সিং সিদ্ধান্ত নিতে পারে। উপলব্ধ পণ্যের তথ্য পর্যালোচনা করতে রিইউনিয়ন থেকে বি সিরিজ মেটাল পুশ-পুল সংযোগকারীটি অন্বেষণ করুন। আপনি যদি একটি নতুন ডিজাইনের পরিকল্পনা করছেন, একটি বিদ্যমান সংযোগকারী প্রতিস্থাপন করছেন, বা ভলিউম উত্পাদনের জন্য উপাদানগুলি সোর্সিং করছেন,আমাদের সাথে যোগাযোগ করুনআপনার প্রযুক্তিগত প্রয়োজনীয়তা নিয়ে আলোচনা করতে, সামঞ্জস্যপূর্ণ কনফিগারেশন নিশ্চিত করতে এবং আপনার আবেদনের জন্য পণ্যের বিবরণের অনুরোধ করতে।
