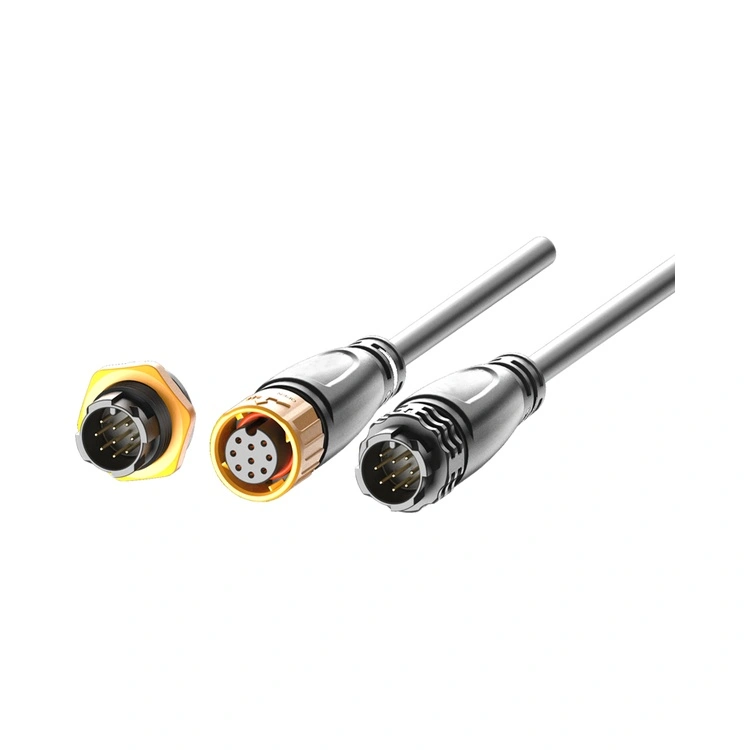

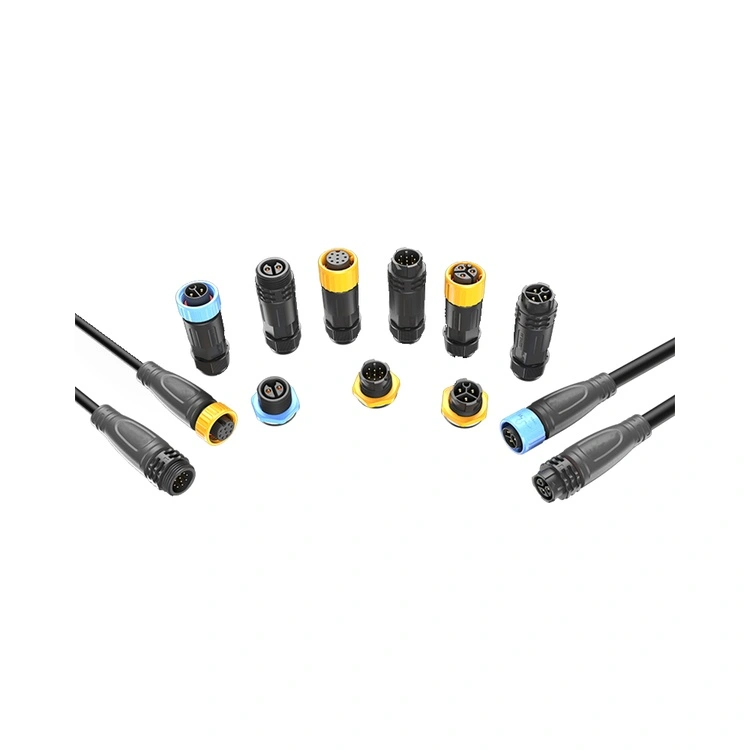

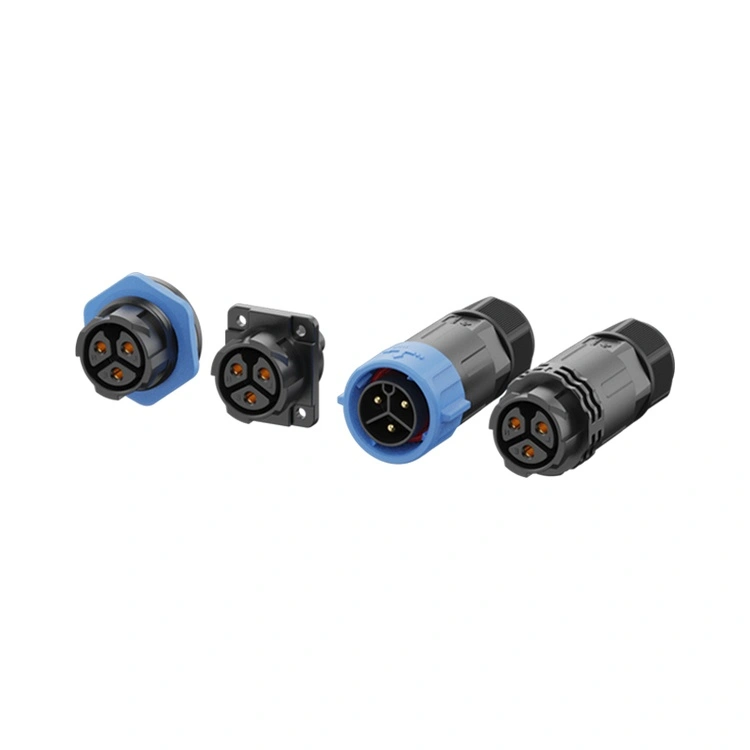

M25 সিরিজ ওয়াটারপ্রুফ সংযোগকারী হল M-সিরিজ পরিবারের মধ্যে রিইউনিয়নের সর্বোচ্চ-ক্ষমতার শিল্প আন্তঃসংযোগ, এমন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে যেখানে পরিবেশগত সুরক্ষার সাথে যথেষ্ট পাওয়ার ডেলিভারি অবশ্যই থাকতে হবে। এই থ্রেডেড সার্কুলার সংযোগকারীটি IP67/IP68-রেটেড সিলিংয়ের সাথে একটি রগড 25mm ইন্টারফেসকে একত্রিত করে, এটিকে ভারী-শুল্ক সরঞ্জাম, মোটর সংযোগ, বিদ্যুৎ বিতরণ ব্যবস্থা, ইভি চার্জিং অবকাঠামো এবং পুনর্নবীকরণযোগ্য শক্তি ইনস্টলেশনের জন্য উপযুক্ত করে তোলে যেখানে আর্দ্রতা, ধুলো এবং কম্পন ধ্রুবক চ্যালেঞ্জ।

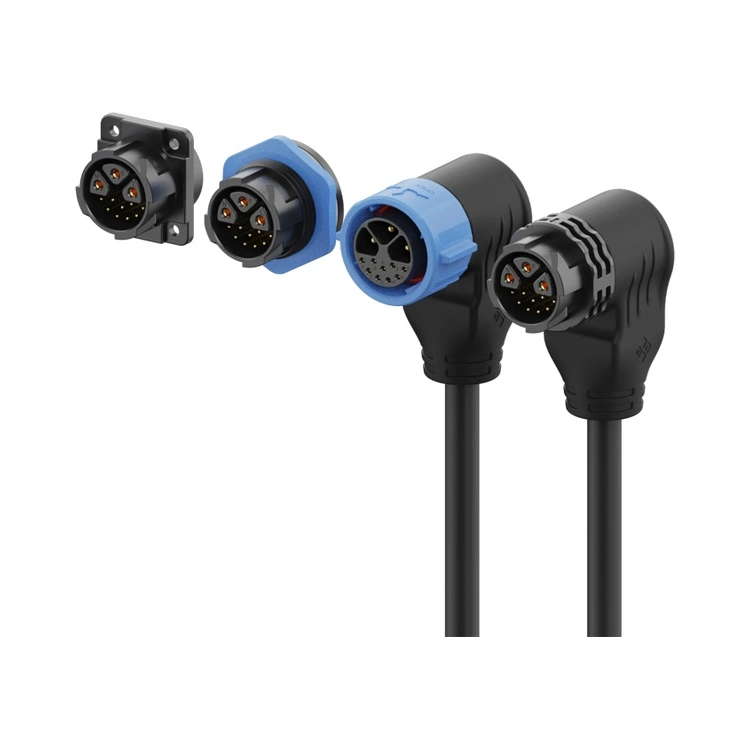

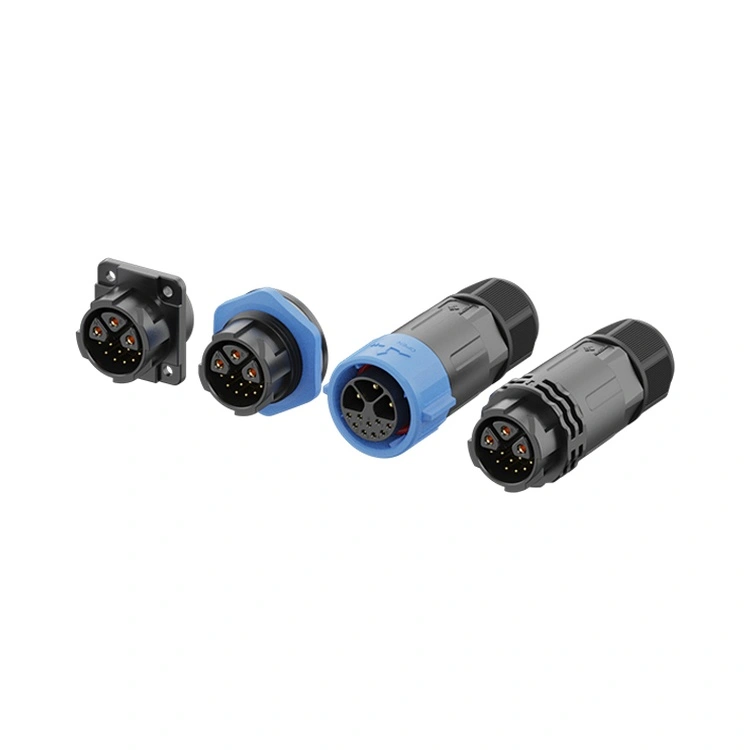

হাইব্রিড পাওয়ার-সিগন্যাল ভেরিয়েন্ট 5, 3+9 পিন সহ 2- থেকে 12-পিন কনফিগারেশনে উপলব্ধ যা একটি একক হাউজিং-এ লো-ভোল্টেজ সিগন্যাল পরিচিতির সাথে উচ্চ-কারেন্ট পাওয়ার পরিচিতিগুলিকে একত্রিত করে, M25 সিরিজ উচ্চ-শক্তি অ্যাপ্লিকেশনগুলির একটি বিস্তৃত পরিসরকে সমর্থন করে।
পরিচিতিগুলিকে বেছে নেওয়া সোনার প্রলেপ দিয়ে ব্রাস থেকে তৈরি করা হয়, শত শত সঙ্গম চক্রে কম এবং স্থিতিশীল যোগাযোগের প্রতিরোধ বজায় রাখে। সর্বাধিক কারেন্ট যা সমর্থিত হতে পারে তা হল প্রতি পরিচিতি 30A।

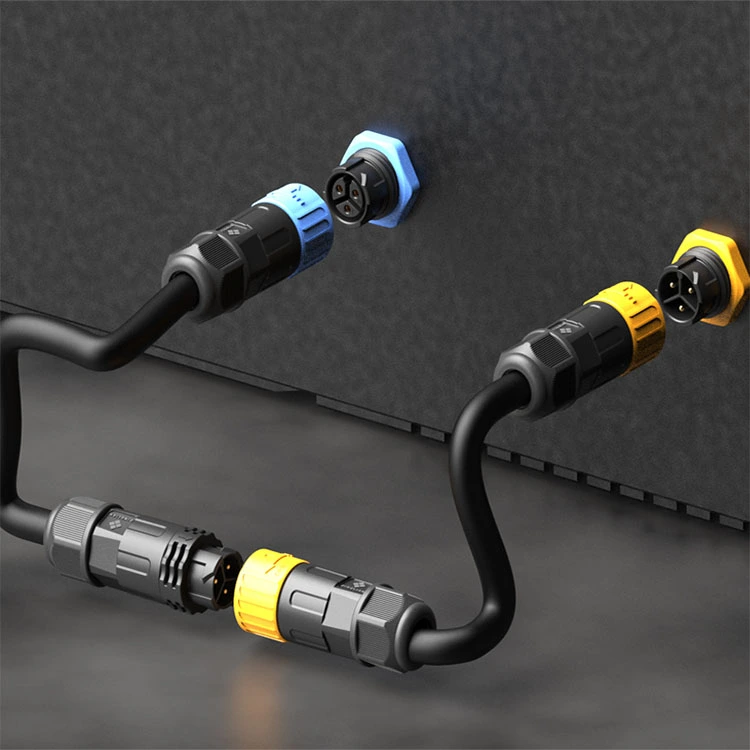

রিইউনিয়ন একটি উল্লম্বভাবে সমন্বিত প্রক্রিয়ার মাধ্যমে M25 সিরিজ তৈরি করে — স্বয়ংক্রিয় সমাবেশ এবং 100% বৈদ্যুতিক পরীক্ষার মাধ্যমে নির্ভুল মেশিনিং থেকে। সোল্ডার সহ প্যানেল-মাউন্ট এবং কেবল-মাউন্ট সংস্করণে উপলব্ধ।
| বৈশিষ্ট্য | সুবিধা |
| 30A পর্যন্ত বর্তমান রেটিং | M-সিরিজের সর্বোচ্চ বিদ্যুতের লোড পরিচালনা করে—ভারী মোটর, ইভি চার্জার এবং শিল্প বিদ্যুৎ বিতরণের জন্য উপযুক্ত। |
| IP67 জলরোধী | ধূলিকণা, অস্থায়ী নিমজ্জন এবং বর্ধিত নিমজ্জন সহ্য করে — বহিরঙ্গন এবং ধোয়ার পরিবেশের জন্য নির্ভরযোগ্য। |
| হাইব্রিড 3+2, 3+5,3+9পিন বিকল্প | একটি সংযোগকারীতে কম-ভোল্টেজ সিগন্যাল পিনের সাথে উচ্চ-কারেন্ট পাওয়ার পিন (20A পর্যন্ত) একত্রিত করে—তারের সংখ্যা এবং প্যানেলের স্থান হ্রাস করে। |
| থ্রেডেড লকিং মেকানিজম | কম্পন-প্রতিরোধী মিলন - ভারী যন্ত্রপাতি চলাচল এবং তাপীয় সাইকেল চালানো থেকে আলগা হওয়া প্রতিরোধ করে। |
| স্বর্ণ-ধাতুপট্টাবৃত ব্রাস পরিচিতি | কম যোগাযোগ প্রতিরোধের (≤3mΩ) এবং জারা সুরক্ষা—আর্দ্র এবং বাইরের পরিবেশে কর্মক্ষমতা বজায় রাখে। |
| উচ্চ-তাপমাত্রা থার্মোপ্লাস্টিক অন্তরক | -40°C থেকে +105°C অপারেশন—অত্যন্ত শিল্প এবং বহিরঙ্গন তাপমাত্রার অবস্থা কভার করে। |
| অল-প্লাস্টিক হাউজিং | উচ্চ-তাপমাত্রার থার্মোপ্লাস্টিক উপকরণ-কঠোর পরিবেশের জন্য উপযুক্ত |
| একাধিক সমাপ্তি বিকল্প | সোল্ডার, ডিপ-সোল্ড—বিভিন্ন সমাবেশ পদ্ধতির সাথে খাপ খায়। |
| প্যারামিটার | 2-পিন | 3-পিন | 4-পিন | 5-পিন | 6-পিন | 3+2-পিন | 3+5-পিন | 3+9-পিন |
| ভোল্টেজ রেটিং | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| বর্তমান রেটিং | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| তারের বিভাগ | 0.75-4.0 মিমি² | 0.75-4.0 মিমি² | 0.5-2.5 মিমি² | 0.5-2.5 মিমি² | 0.25-1.5 মিমি² | 0.25-2.5 মিমি² | 0.25-2.5 মিমি² | 0.25-2.5 মিমি² |
অপারেটিং তাপমাত্রা:-40°C ~ +105°C
সুরক্ষা রেটিং:IP65 / IP67 / IP68 (মিলিত অবস্থা)
হাউজিং উপাদান:উচ্চ-তাপমাত্রা থার্মোপ্লাস্টিক
যোগাযোগের উপাদান:সোনার ধাতুপট্টাবৃত পিতল
যোগাযোগ প্রতিরোধ:≤3mΩ
সঙ্গম চক্র:≥500
জ্বলনযোগ্যতা রেটিং:UL 94 V-0
সমস্ত উপকরণ RoHS অনুগত
| দৃষ্টিভঙ্গি | পুনর্মিলনী M25 সিরিজ | প্রিমিয়াম ইউরোপীয় M25 ব্র্যান্ড | কম খরচে আনব্র্যান্ডেড M25 |
| দাম | ভলিউম-বান্ধব মূল্য | 3-4× বেশি | সস্তা আপফ্রন্ট |
| বর্তমান রেটিং | 30A পর্যন্ত | 25A পর্যন্ত সাধারণ | পরিবর্তনশীল, প্রায়ই overstated |
| হাইব্রিড বিকল্প | 3+2, 3+5,3+9 – স্ট্যান্ডার্ড | লিমিটেড | দেওয়া হয়নি |
| IP67 যাচাইকরণ | ব্যাচ নিমজ্জন-পরীক্ষিত | ব্যাচ-পরীক্ষিত | যাচাই করা হয়নি |
| 100% বৈদ্যুতিক পরীক্ষা | প্রতিটি ইউনিট | নমুনা ভিত্তিক | এলোমেলো বা কিছুই না |
| সোনার প্রলেপ | মান | ≥0.2-0.4µm | পাতলা বা কিছুই না |
| ট্রেসেবিলিটি | ইআরপি রজন থেকে সমাপ্ত সংযোগকারী পর্যন্ত সনাক্তযোগ্য | হ্যাঁ | কোনোটিই নয় |
| সীসা সময় | 12-15 দিন | 4-8 সপ্তাহ | আনপ্রেডিক্টেবল |
| কাস্টমাইজেশন MOQ | কম (100 টুকরা) | উচ্চ (500+) | দেওয়া হয়নি |
| প্রযুক্তিগত সহায়তা | 10-ব্যক্তির ইঞ্জিনিয়ারিং দলের 24-ঘন্টা প্রতিক্রিয়া | ভালো কিন্তু ধীরগতির | লিমিটেড |
| ISO সার্টিফিকেশন | 9001, 14001, 13485 | সাধারণত 9001 | সাধারণত কোনোটিই নয় |
পুনর্মিলনের সুবিধা: আপনি নথিভুক্ত IP67 সিলিং, হাইব্রিড পাওয়ার-সিগন্যাল কনফিগারেশন এবং 30A পর্যন্ত বর্তমান রেটিং পাবেন—সবই ইউরোপীয় ব্র্যান্ডের প্রিমিয়াম খরচ ছাড়াই সাশ্রয়ী মূল্যে।
| সার্টিফিকেশন | ব্যাপ্তি |
| ISO 9001:2015 | গুণমান ব্যবস্থাপনা—ডিজাইন, উৎপাদন, এবং বিক্রয়োত্তর সেবা। |
| ISO 14001:2015 | পরিবেশ ব্যবস্থাপনা - যাচাইকৃত বর্জ্য হ্রাস এবং টেকসই অনুশীলন। |
| ISO 13485:2016 | মেডিক্যাল ডিভাইসের গুণমান ব্যবস্থাপনা—এম 25-এর জন্য প্রযোজ্য যা ডায়াগনস্টিক বা পর্যবেক্ষণ সরঞ্জামে ব্যবহৃত হয়। |
| ইউএল স্বীকৃত | উত্তর আমেরিকার বাজারের জন্য উপাদান-স্তরের নিরাপত্তা শংসাপত্র। |
| RoHS | বিপজ্জনক পদার্থের সীমাবদ্ধতা - EU নির্দেশাবলীর সাথে সম্মতি। |
| বিবেচনা | M20 | M25 |
| সর্বাধিক বর্তমান | 20A | 30A |
| যান্ত্রিক দৃঢ়তা | স্ট্যান্ডার্ড | আরও মজবুত—বড় শেল, মোটা দেয়াল |
| তারের ক্ষমতা | 2.0mm² পর্যন্ত | 4.0mm² পর্যন্ত |
| প্যানেল স্পেস | আরও কমপ্যাক্ট | বড় কাটআউট প্রয়োজন |
| হাইব্রিড বিকল্প | না | 3+2, 3+5,3+9 |
M25 চয়ন করুন যখন:
ভারী-শুল্ক অ্যাপ্লিকেশনের জন্য আপনার সর্বাধিক যান্ত্রিক দৃঢ়তা প্রয়োজন।
আপনার অ্যাপ্লিকেশনে বড় তারের বা উচ্চতর যান্ত্রিক চাপ জড়িত।
গ্লাভড হাতে সহজে পরিচালনার জন্য আপনার সবচেয়ে বড় শেল প্রয়োজন।
আপনার প্যানেলের স্থান বৃহত্তর 25 মিমি কাটআউটের অনুমতি দেয়।
যখন M20 চয়ন করুন প্যানেলের স্থান সীমিত বা অ্যাপ্লিকেশনটির জন্য অতিরিক্ত যান্ত্রিক দৃঢ়তার প্রয়োজন নেই।
হ্যাঁ—এম 25 সিরিজটি ইভি চার্জিং পরিকাঠামোর জন্য উপযুক্ত, বিশেষ করে:
এসি চার্জিং স্টেশন।
অন-বোর্ড চার্জার (মাঝারি ডিসি স্রোত)।
ব্যাটারি ম্যানেজমেন্ট সিস্টেম ইন্টারফেস (পাওয়ার + সিগন্যাল)।
M25 এর 30A বর্তমান রেটিং, IP67 সিলিং এবং হাইব্রিড পাওয়ার-সিগন্যাল কনফিগারেশন এটিকে অনেক EV চার্জিং অ্যাপ্লিকেশনের জন্য একটি ব্যবহারিক পছন্দ করে তোলে। DC দ্রুত চার্জিং (100A+) এর জন্য, আমরা বিশেষভাবে উচ্চ-বর্তমান DC অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা বড় শিল্প সংযোগকারীগুলির সুপারিশ করি৷
IP67 সিলিং অর্জন এবং বজায় রাখার জন্য, পুনর্মিলন সুপারিশ করে:
সঙ্গম টর্ক – ও-রিং প্যানেলের পৃষ্ঠের সাথে যোগাযোগ না করা পর্যন্ত কাপলিং বাদামটিকে হাত দিয়ে শক্ত করুন, তারপর টর্ক রেঞ্চ ব্যবহার করে 1.2-1.5Nm অতিরিক্ত টর্ক প্রয়োগ করুন। 1.8Nm অতিক্রম করবেন না।
ও-রিং পরিদর্শন - যদি বিকৃতি, ক্র্যাকিং বা শক্ত হয়ে যাওয়া দৃশ্যমান হয় তাহলে ও-রিংটি প্রতিস্থাপন করুন।
প্রতিস্থাপন সময়সূচী - চাহিদাযুক্ত অ্যাপ্লিকেশনগুলির জন্য (দৈনিক ওয়াশডাউন, আউটডোর এক্সপোজার), বার্ষিক ও-রিংগুলি প্রতিস্থাপন করুন। আদর্শ শিল্প পরিবেশের জন্য, প্রতি 2-3 বছর।
তারের বাঁক ব্যাসার্ধ- সংযোগকারী প্রবেশে সর্বনিম্ন 5× তারের ব্যাস বজায় রাখুন।
তারের অভিযোজন– বহিরঙ্গন/ওয়াশডাউন অ্যাপ্লিকেশনের জন্য, সীল ইন্টারফেসের কাছে তরল পুলিং প্রতিরোধ করার জন্য তারের প্রস্থান নিচের দিকে করুন।
