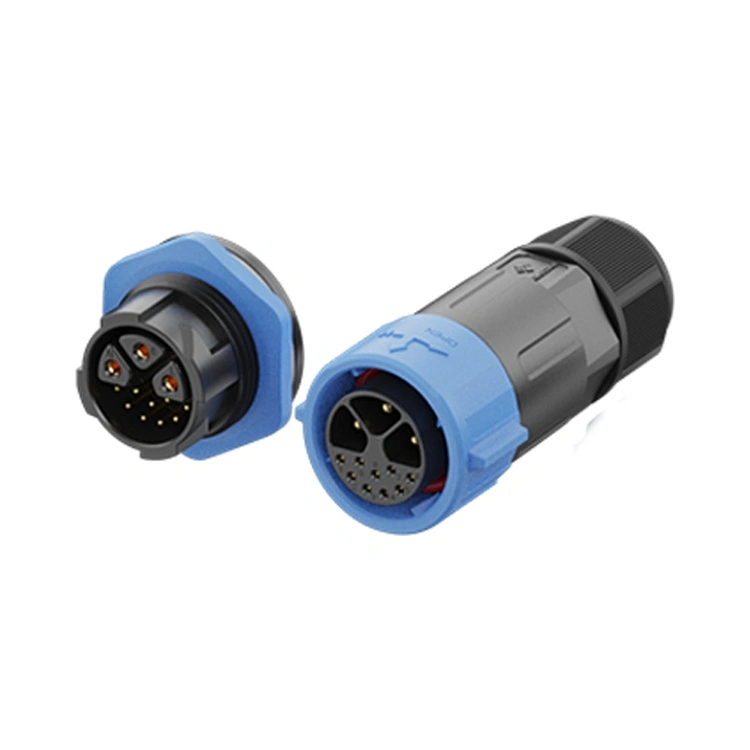

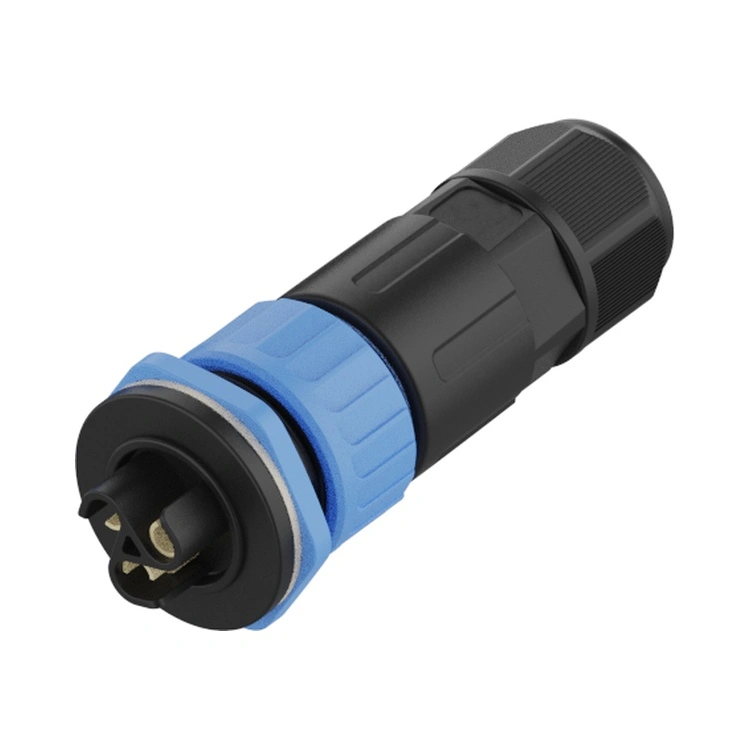

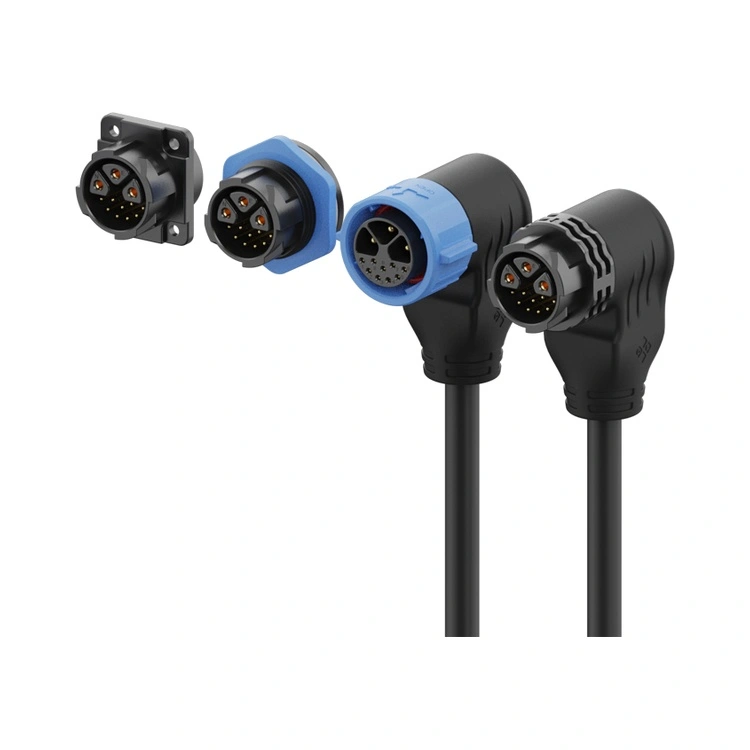

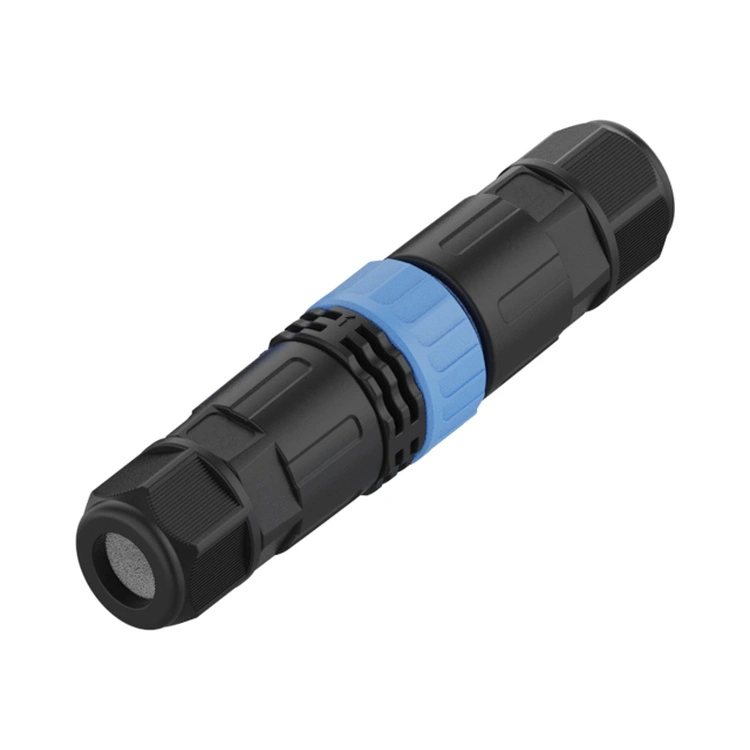

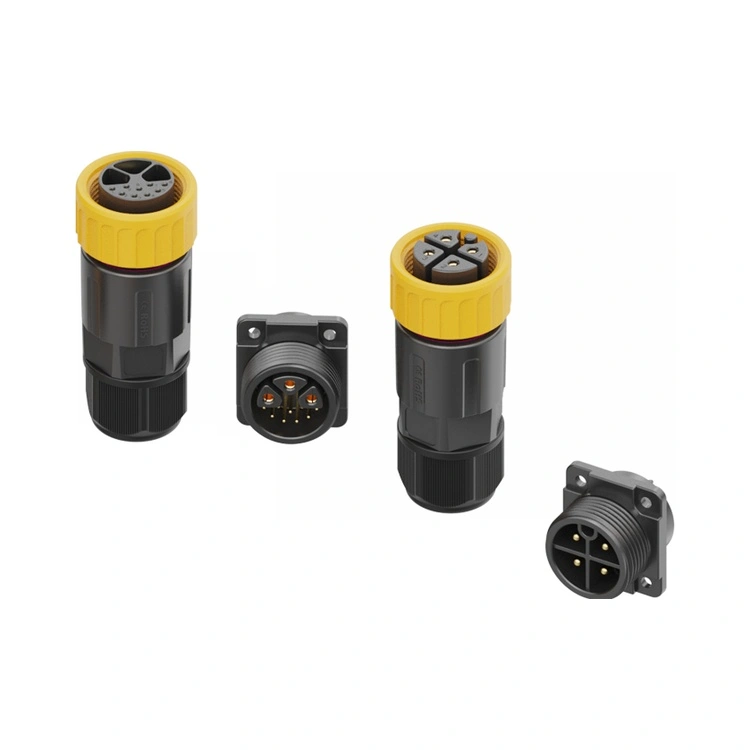

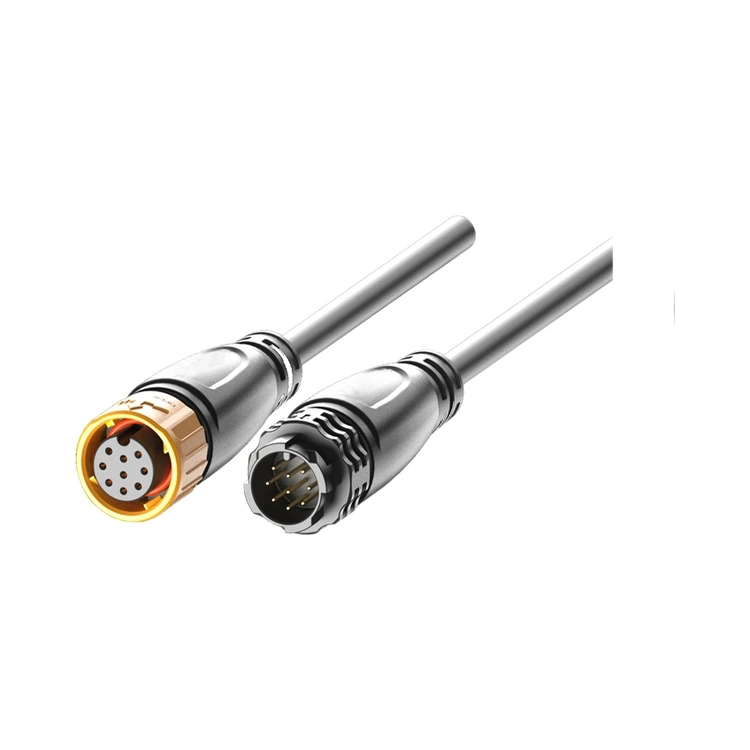

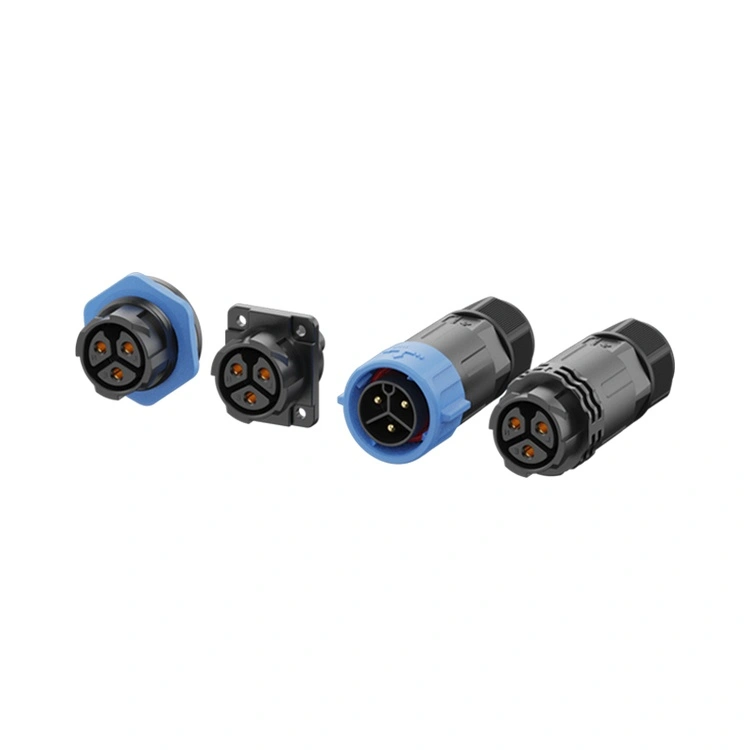

M25 সিরিজের প্লাস্টিক ওয়াটারপ্রুফ কানেক্টর হল রিইউনিয়নের ফ্ল্যাগশিপ হাই-কারেন্ট জারা-প্রতিরোধী ইন্টারকানেক্ট, এমন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে যেখানে যথেষ্ট পাওয়ার ডেলিভারি (30A পর্যন্ত) আক্রমনাত্মক পরিবেশগত অবস্থার সাথে সহাবস্থান করতে হবে। এই থ্রেডেড সার্কুলার কানেক্টরটি Ip67/IP68 ওয়াটারপ্রুফ এবং একটি উচ্চ-শক্তির PA66 থার্মোপ্লাস্টিক হাউজিং-এর সাথে একটি শ্রমসাধ্য 25mm ইন্টারফেসকে একত্রিত করে যা অন্তর্নিহিতভাবে জারা-প্রুফ—কোনও মরিচা নেই, অক্সিডেশন নেই এবং প্লেটিং ডিগ্রেডেশন নেই।
হাইব্রিড পাওয়ার-সিগন্যাল ভেরিয়েন্ট সহ 2- থেকে 12-পিন কনফিগারেশনে উপলব্ধ
, M25 সিরিজ একটি একক সংযোগকারীর মধ্যে উচ্চ-কারেন্ট পাওয়ার ডেলিভারি (20A পর্যন্ত) এবং কম-ভোল্টেজ নিয়ন্ত্রণ সংকেত উভয়কেই সমর্থন করে।
থ্রেডেড লকিং মেকানিজম শত শত চক্রের উপর সুসংগত মিলনের নির্ভরযোগ্যতা নিশ্চিত করার জন্য, যখন পরিচিতিগুলি কম যোগাযোগ প্রতিরোধের জন্য নির্বাচনী সোনার প্রলেপ দিয়ে পিতল থেকে মেশিন করা হয়। রিইউনিয়ন একটি উল্লম্বভাবে সমন্বিত প্রক্রিয়ার মাধ্যমে M25 প্লাস্টিক সিরিজ তৈরি করে — স্বয়ংক্রিয় সমাবেশ এবং 100% বৈদ্যুতিক পরীক্ষার মাধ্যমে নির্ভুল ইনজেকশন ছাঁচনির্মাণ থেকে।
| বৈশিষ্ট্য | সুবিধা |
| জারা-প্রুফ PA66 হাউজিং | কোন মরিচা নেই, অক্সিডেশন নেই — লবণ স্প্রে, সামুদ্রিক এবং রাসায়নিক-উন্মুক্ত পরিবেশের জন্য ডিজাইন করা হয়েছে। |
| 60% পর্যন্ত ওজন হ্রাস | পিতলের সমতুল্যের তুলনায় উল্লেখযোগ্যভাবে হালকা — সরঞ্জাম এবং মাউন্টিং বন্ধনীতে কাঠামোগত লোডিং হ্রাস করে। |
| 30A পর্যন্ত বর্তমান রেটিং | ভারী মোটর, ইভি চার্জার এবং পাওয়ার ডিস্ট্রিবিউশনের জন্য উপযুক্ত M-সিরিজের সর্বোচ্চ পাওয়ার লোড পরিচালনা করে। |
| IP67/IP68 জলরোধী | অবিরাম নিমজ্জন সহ্য করে—অফশোর, উপকূলীয় এবং বন্যা-প্রবণ স্থাপনার জন্য নির্ভরযোগ্য। |
| হাইব্রিড 3+2, 3+5,3+9 কনফিগারেশন | 3টি উচ্চ-কারেন্ট পাওয়ার পিন (20A পর্যন্ত) 2 বা 5 বা 9 সিগন্যাল পিনের সাথে একত্রিত করে—তারের সংখ্যা এবং প্যানেলের স্থান হ্রাস করে। |
| স্বর্ণ-ধাতুপট্টাবৃত ব্রাস পরিচিতি | কম যোগাযোগ প্রতিরোধের (≤3mΩ) এবং জারা সুরক্ষা — আর্দ্র পরিবেশে কর্মক্ষমতা বজায় রাখে। |
| থ্রেডেড লকিং | কম্পন-প্রতিরোধী মিলন - ভারী যন্ত্রপাতি চলাচল এবং তাপীয় সাইকেল চালানো থেকে আলগা হওয়া প্রতিরোধ করে। |
| -40°C থেকে +105°C অপারেশন | বিস্তৃত তাপমাত্রা পরিসীমা চরম শিল্প, সামুদ্রিক, এবং বহিরঙ্গন অবস্থার কভার করে। |
| প্যারামিটার | 2-পিন | 3-পিন | 4-পিন | 5-পিন | 6-পিন | 3+2-পিন | 3+5-পিন | 3+9-পিন |
| ভোল্টেজ রেটিং | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| বর্তমান রেটিং | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| তারের বিভাগ | 0.75-4.0 মিমি² | 0.75-4.0 মিমি² | 0.5-2.5 মিমি² | 0.5-2.5 মিমি² | 0.25-1.5 মিমি² | 0.25-2.5 মিমি² | 0.25-2.5 মিমি² | 0.25-2.5 মিমি² |
অপারেটিং তাপমাত্রা:-40°C ~ +105°C
সুরক্ষা রেটিং:IP65 / IP67 / IP68 (মিলিত অবস্থা)
হাউজিং উপাদান:PA66
যোগাযোগের উপাদান:সোনার ধাতুপট্টাবৃত পিতল
যোগাযোগ প্রতিরোধ:≤3mΩ
সঙ্গম চক্র:≥500
ওজন:তুলনামূলক ব্রাস সংযোগকারীর তুলনায় প্রায় 60% হালকা
জ্বলনযোগ্যতা রেটিং:UL 94 V-0
সমস্ত উপকরণ RoHS অনুগত
| দৃষ্টিভঙ্গি | রিইউনিয়ন M25 প্লাস্টিক সিরিজ | মেটাল M25 সংযোগকারী | প্রিমিয়াম প্লাস্টিক সংযোগকারী ব্র্যান্ড |
| জারা প্রতিরোধের | চমৎকার - PA66 | প্রলেপ নির্ভর - লবণ স্প্রে মরিচা ঝুঁকি | পরিবর্তনশীল |
| ওজন | 60% পর্যন্ত হালকা | ভারী - স্ট্রেন মাউন্ট | পুনর্মিলনের অনুরূপ |
| দাম | ভলিউম-বান্ধব মূল্য | 3-4× বেশি | 2-3× বেশি |
| বর্তমান রেটিং | 30A পর্যন্ত | 30A পর্যন্ত | সাধারণত কম |
| হাইব্রিড বিকল্প | 3+2, 3+5 ,3+9পিন | লিমিটেড | লিমিটেড |
| 100% বৈদ্যুতিক পরীক্ষা | প্রতিটি ইউনিট | নমুনা ভিত্তিক | নমুনা ভিত্তিক |
| ট্রেসেবিলিটি | ইআরপি ট্রেসযোগ্য | হ্যাঁ | হ্যাঁ |
| সীসা সময় | 15-17 দিন | 4-8 সপ্তাহ | 4-6 সপ্তাহ |
| কাস্টমাইজেশন MOQ | কম (100 টুকরা) | উচ্চ (500+) | উচ্চ (500+) |
| ISO সার্টিফিকেশন | 9001, 14001, 13485 | সাধারণত 9001 | সাধারণত 9001 |
| সার্টিফিকেশন | ব্যাপ্তি |
| ISO 9001:2015 | গুণমান ব্যবস্থাপনা—ডিজাইন, উৎপাদন, এবং বিক্রয়োত্তর সেবা। |
| ISO 14001:2015 | পরিবেশ ব্যবস্থাপনা - যাচাইকৃত বর্জ্য হ্রাস এবং টেকসই অনুশীলন। |
| ISO 13485:2016 | মেডিক্যাল ডিভাইসের গুণমান ব্যবস্থাপনা—এম 25-এর জন্য প্রযোজ্য যা ডায়াগনস্টিক বা পর্যবেক্ষণ সরঞ্জামে ব্যবহৃত হয়। |
| ইউএল স্বীকৃত | উত্তর আমেরিকার বাজারের জন্য উপাদান-স্তরের নিরাপত্তা শংসাপত্র। |
| RoHS | বিপজ্জনক পদার্থের সীমাবদ্ধতা - EU নির্দেশাবলীর সাথে সম্মতি। |
রিইউনিয়নের M25 প্লাস্টিক সংযোগকারী উত্পাদন লাইন কঠোর প্রক্রিয়া নিয়ন্ত্রণের অধীনে কাজ করে। IP67 ওয়াটারপ্রুফ প্রতিটি প্রোডাকশন ব্যাচে প্রকৃত নিমজ্জন পরীক্ষার (1m, 30 মিনিট) মাধ্যমে যাচাই করা হয়। পরীক্ষার রেকর্ড, উপাদান সার্টিফিকেট, এবং পরিদর্শন রিপোর্ট প্রতিটি ব্যাচ জন্য রাখা হয়.
M25 প্লাস্টিক সংযোগকারীর বর্তমান রেটিং যোগাযোগ ব্যবস্থা এবং তারের গেজ দ্বারা নির্ধারিত হয়, আবাসন উপাদান নয়। PA66 হাউজিং হল একটি উচ্চ-তাপমাত্রার থার্মোপ্লাস্টিক যার তাপ বিক্ষেপণ তাপমাত্রা 200°C-এর বেশি - সংযোগকারীর অপারেটিং রেঞ্জ -40°C থেকে +105°C-এর বেশি। পরিচিতিগুলি স্বর্ণের প্রলেপ সহ পিতলের, এবং বর্তমান রেটিং (30A পর্যন্ত) IEC 60512 প্রতি তাপমাত্রা বৃদ্ধি পরীক্ষার মাধ্যমে যাচাই করা হয়৷ আমাদের পরীক্ষায়, M25 প্লাস্টিক সংযোগকারীর রেট কারেন্টে তাপমাত্রা বৃদ্ধি সমতুল্য ধাতব সংযোগকারীগুলির মতো একই সীমার মধ্যে৷ হাউজিং এর নিম্ন তাপ পরিবাহিতা অপ্টিমাইজড ইনসুলেটর জ্যামিতি এবং যোগাযোগ ডিজাইন দ্বারা ক্ষতিপূরণ দেওয়া হয় যা তারের কন্ডাক্টর এবং প্যানেল ইন্টারফেসের মাধ্যমে তাপকে কার্যকরভাবে ছড়িয়ে দেয়।
হ্যাঁ- M25 প্লাস্টিক সংযোগকারী EV চার্জিং অ্যাপ্লিকেশনের জন্য উপযুক্ত, বিশেষ করে:
উপকূলীয় বা উচ্চ-আদ্রতাযুক্ত স্থানে এসি চার্জিং স্টেশন স্থাপন করা হয়েছে।
অন-বোর্ড চার্জারগুলির জন্য জারা-প্রতিরোধী আন্তঃসংযোগ প্রয়োজন।
শক্তি এবং সংকেত সমন্বয় ব্যাটারি ব্যবস্থাপনা ইন্টারফেস.
PA66 হাউজিং-এর ক্ষয়-প্রমাণ বৈশিষ্ট্যগুলি উপকূলীয় এলাকায় (লবণ স্প্রে), শহুরে পরিবেশ (শীতকালে রাস্তার লবণ), বা শিল্প অঞ্চলে (রাসায়নিক এক্সপোজার) ইনস্টল করা ইভি চার্জারগুলির জন্য বিশেষভাবে মূল্যবান। IP68 সিলিং বৃষ্টি এবং ধোয়া থেকে রক্ষা করে। DC দ্রুত চার্জিং (100A+) এর জন্য, আমরা বিশেষভাবে উচ্চ-কারেন্ট ডিসি অ্যাপ্লিকেশনের জন্য ডিজাইন করা বড় শিল্প সংযোগকারীর সুপারিশ করি।
