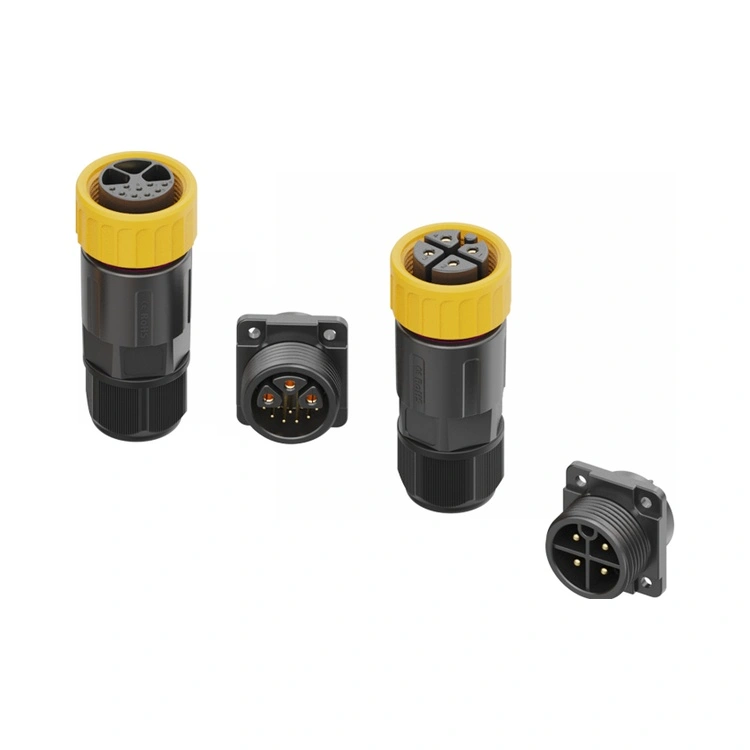

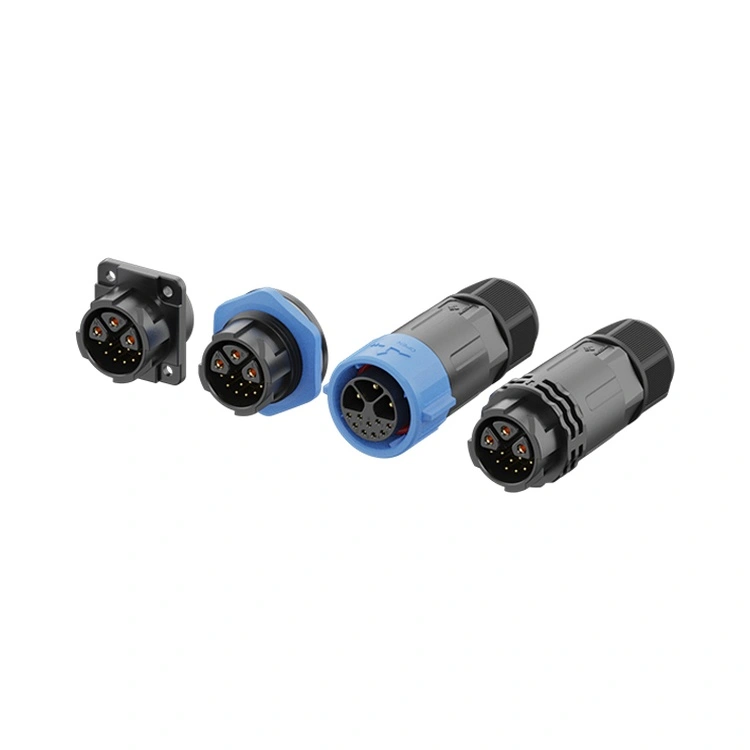

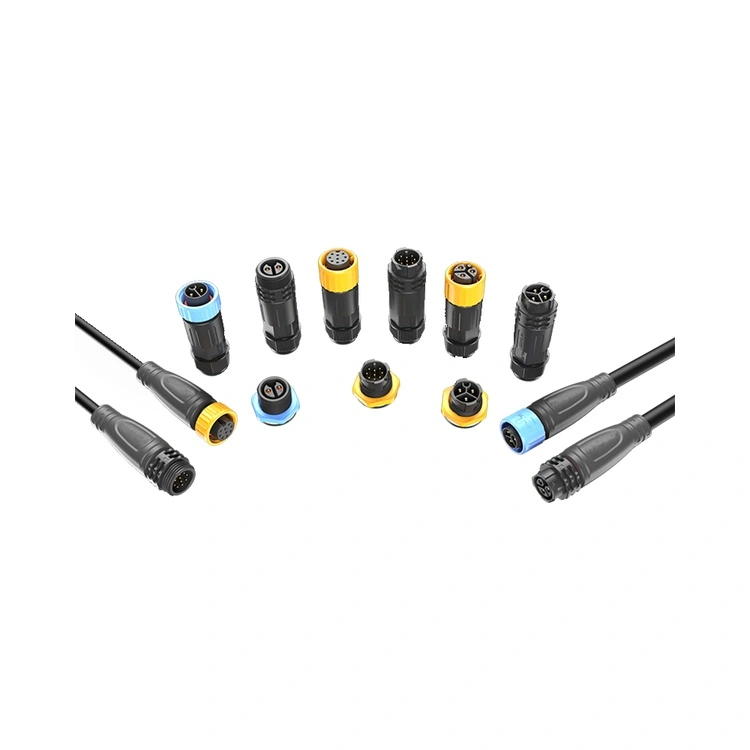

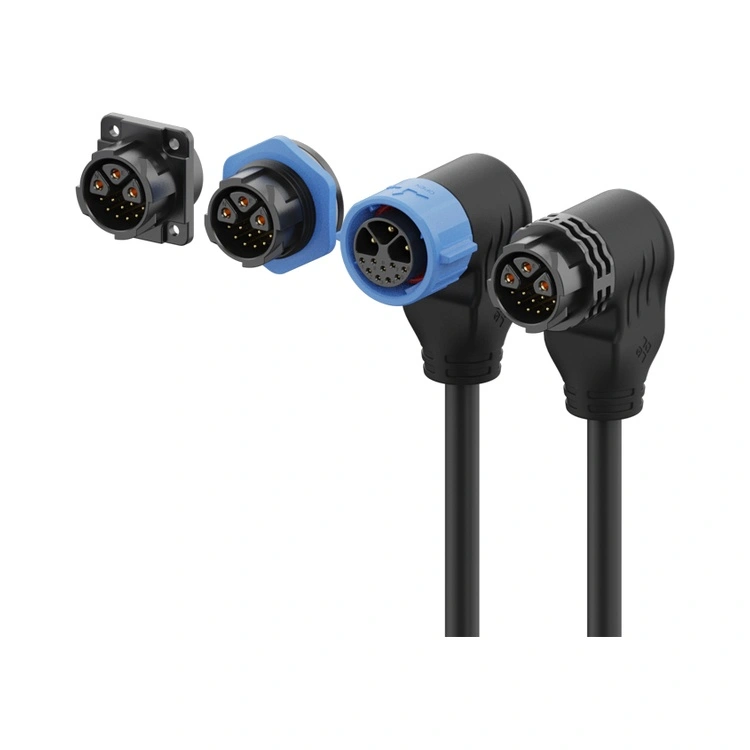

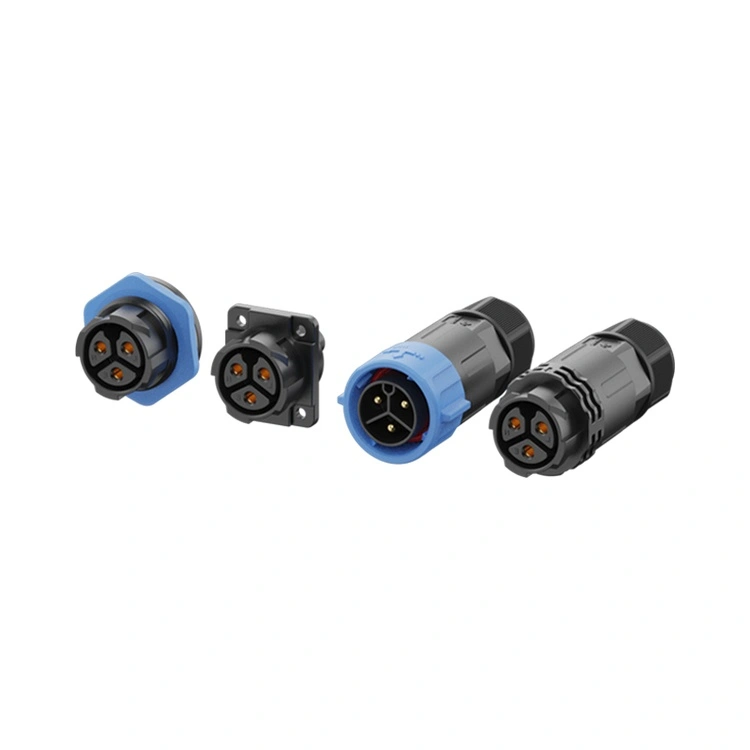

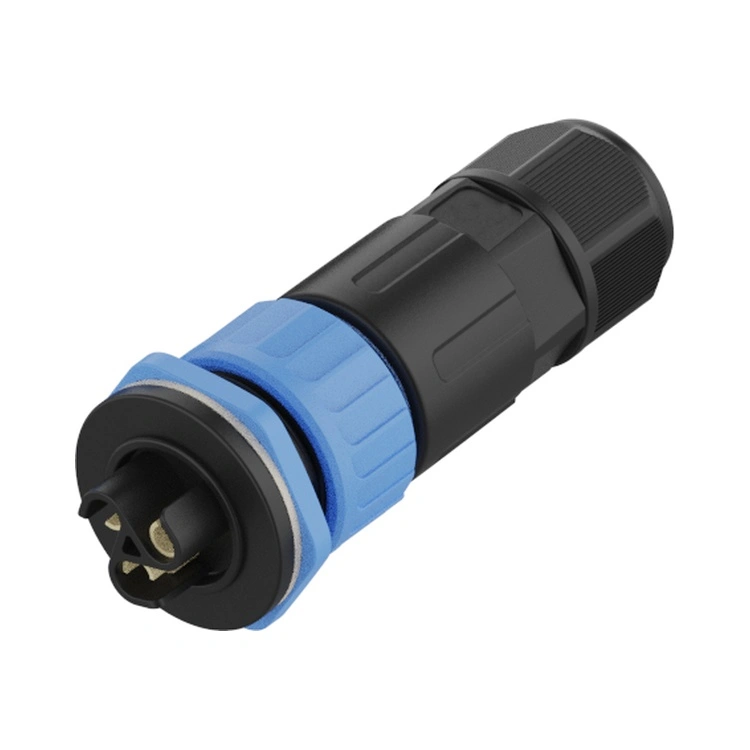

রিইউনিয়ন M25 সিরিজের এলইডি লাইট কানেক্টর 1,000W এর উপরে ফিক্সচারের জন্য তৈরি করা হয়েছে যেখানে থার্মাল সাইক্লিং (ΔT পর্যন্ত 145°C) এবং যান্ত্রিক শক সাধারণত স্ট্যান্ডার্ড M20 সমাধানগুলিকে হ্রাস করে। জেনেরিক কপির বিপরীতে, এই সিরিজটি প্রতিটি প্রোডাকশন ব্যাচের বিষয়বস্তু করে:
1) 100% হিপট এবং যোগাযোগ প্রতিরোধের পরীক্ষা
2)IP67 জলরোধী পরীক্ষা – 1মি গভীরতা, 30 মিনিট, ভিডিও রেকর্ড সহ নথিভুক্ত
3) থার্মাল শক বৈধকরণ – 500 সাইকেল -40°C থেকে +105°C পর্যন্ত সীল শিথিলতা ছাড়াই
এই পরীক্ষার প্রোটোকলটি সরাসরি বহিরঙ্গন LED সিস্টেমে #1 ব্যর্থতার মোডকে সম্বোধন করে: মাইক্রো-মোশন ফ্রেটিং ক্ষয় বাতাস-প্ররোচিত তারের দোলা দিয়ে সৃষ্ট। থ্রেডেড লকিং মেকানিজম (প্রস্তাবিত টর্ক 1.2–1.5Nm) ইন্টারফেসের চাপ 80N-এর উপরে বজায় রাখে, 50m-উচ্চ স্টেডিয়াম মাস্টে মাউন্ট করা সত্ত্বেও স্থিতিশীল যোগাযোগ নিশ্চিত করে।
| নির্বাচনের মানদণ্ড | রিইউনিয়ন M25 সিরিজ LED লাইট সংযোগকারী | M20 সিরিজ (নিম্ন ক্ষমতা) | আনব্র্যান্ডেড M25 লুক-অলাইক |
| সর্বোচ্চ একটানা বর্তমান | 30A (প্রতি পাওয়ার পিন) | 30A (কিন্তু 85°C তাপমাত্রায় 22A থেকে কম হয়) | 30A দাবি করুন, কিন্তু 25A তে ব্যর্থ হয় (কোন তাপীয় চিত্র প্রতিবেদন নেই) |
| হাইব্রিড পিন বিকল্প | 3+2 / 3+5 /3+9 পিন | শুধুমাত্র 2+2 (কাস্টম MOQ 500+) | কোনটিই নয় - শুধুমাত্র শক্তির শেল |
| IP67 জলরোধী | প্রতিটি ব্যাচ – নিমজ্জন-পরীক্ষিত, ফটো রক্ষিত | নমুনা-ভিত্তিক (প্রতি 1,000টিতে 1) | নথিভুক্ত নয় |
| তারের ওডি থাকার ব্যবস্থা | 6-12 মিমি (গ্লাভ-ফ্রেন্ডলি নর্লিং) | 4-8 মিমি | 5-10 মিমি (দরিদ্র স্ট্রেন রিলিফ) |
| লিড টাইম (1,000 পিসি) | 15-20 দিন | 4-6 সপ্তাহ | অপ্রত্যাশিত (প্রায়শই ড্রপশিপ করা হয়) |
| ট্রেসেবিলিটি | ইআরপি ব্যাচ কোড → কাঁচামাল শংসাপত্র | ব্যাচ-স্তর | কোনোটিই নয় |
প্রস্তাবনা: যেকোন প্রকল্পের জন্য রিইউনিয়ন M25 সিরিজের LED লাইট কানেক্টর উল্লেখ করুন যেখানে ROI > 3 বছর এবং অপরিকল্পিত ডাউনটাইম খরচ $2,000/ঘন্টার বেশি (যেমন, বিমানবন্দরের অ্যাপ্রন, টানেল এগ্রেস লাইটিং)।
| প্যারামিটার | 2-পিন | 3-পিন | 4-পিন | 5-পিন | 6-পিন | 3+2-পিন | 3+5-পিন | 3+9-পিন |
| ভোল্টেজ রেটিং | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| বর্তমান রেটিং | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| তারের বিভাগ | 0.75-4.0 মিমি² | 0.75-4.0 মিমি² | 0.5-2.5 মিমি² | 0.5-2.5 মিমি² | 0.25-1.5 মিমি² | 0.25-2.5 মিমি² | 0.25-2.5 মিমি² | 0.25-2.5 মিমি² |
3+5 কনফিগারেশনের 5টি সিগন্যাল পিন স্বাধীনভাবে একটি 2.54 মিমি পিচ দিয়ে সুরক্ষিত, যা 250kHz এ > 40dB ক্রসস্ট্যাক অ্যাটেন্যুয়েশন প্রদান করে – DMX512 RDM দ্বি-মুখী যোগাযোগের জন্য গুরুত্বপূর্ণ। DALI-2 অ্যাপ্লিকেশানগুলির জন্য, 3+2 পিন ভেরিয়েন্ট (2 সিগন্যাল ওয়্যার) 30A পাওয়ার রেল বজায় রাখার সময় প্রতি লুপে 64টি ফিক্সচার অ্যাড্রেসিং সমর্থন করে৷ স্পেসিফায়ারগুলির জন্য ব্যবহারিক তারের গাইড:
3+5 পিন: পিন 1–3 = L1/L2/L3 (3-ফেজ, 20A প্রতিটি); পিন 4-5 = DALI +/-; পিন 6–7 = DMX ডেটা+ / ডেটা- ; পিন 8 = DMX সাধারণ (ঢাল রেফারেন্স)।
3+2 পিন: পিন 1–3 = L/N/PE (একক-ফেজ 30A বা 3-ফেজ 20A); পিন 4-5 = 0-10V ডিমিং বা DALI।
এই হাইব্রিড আর্কিটেকচার 40% টার্মিনাল-ব্লক স্প্লাইস বাদ দিয়ে ক্ষেত্র শ্রম কমায়
উত্তর: উচ্চ-তাপ থার্মোপ্লাস্টিক ইনসুলেটর (UL 94 V-0) প্রভাব শক্তি ধরে রাখে >6 kJ/m² -40°C তাপমাত্রায় (ISO 179 প্রতি পরীক্ষিত)। সিলিকন ও-রিং 500টি কোল্ড-স্টার্ট সাইকেলের পরে কমপ্রেশন সেট <20% বজায় রাখে।
স্ট্যান্ডার্ড DALI-নিয়ন্ত্রিত প্রকল্পগুলির জন্য, আমরা 3+2 কনফিগারেশনের সুপারিশ করি:
LED ড্রাইভার ইনপুটের জন্য 3টি পাওয়ার পিন (20A প্রতিটি)।
DALI ডেটার জন্য 2টি সিগন্যাল পিন (10A প্রতিটি)
এটি উচ্চ-ওয়াটের আলোকসজ্জার জন্য যথেষ্ট শক্তি সরবরাহ করে এবং 300 মিটার পর্যন্ত DALI যোগাযোগকে সমর্থন করে। মাল্টি-চ্যানেল রঙ নিয়ন্ত্রণ বা সমন্বিত সেন্সর প্রতিক্রিয়ার জন্য, 3+5 বা 3+9 ভেরিয়েন্টগুলি বেছে নিন। সমস্ত কনফিগারেশন DALI, DMX, 0-10V, এবং RS-485 প্রোটোকলের জন্য সংকেত অখণ্ডতা বজায় রাখে।
