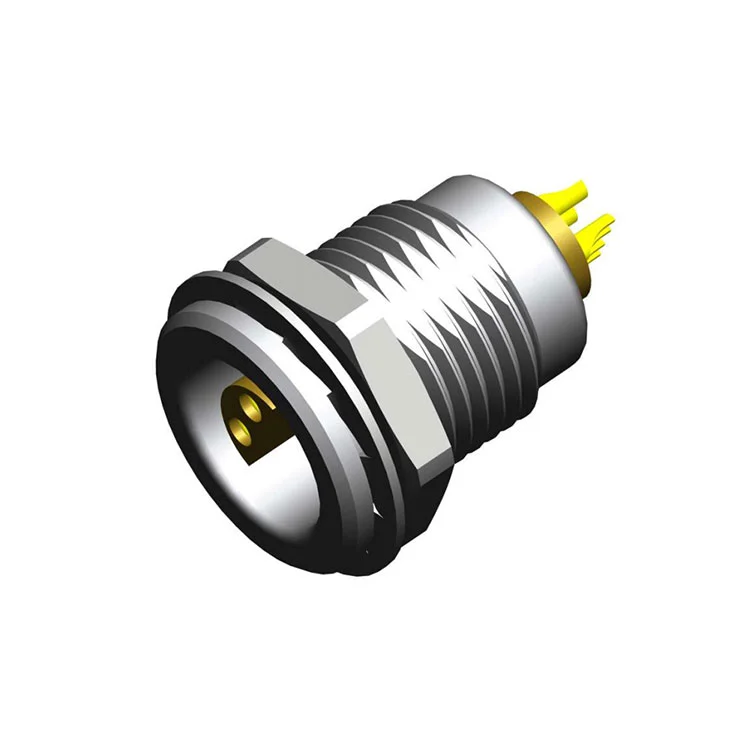

S সিরিজের মেটাল পুশ-পুল সংযোগকারী হল পোর্টেবল এবং স্থান-সীমাবদ্ধ সরঞ্জামগুলিতে হালকা ওজনের, উচ্চ-ঘনত্বের আন্তঃসংযোগের ক্রমবর্ধমান চাহিদার পুনর্মিলনের উত্তর। এই সিরিজে উচ্চ-শক্তির তামার খাদ থেকে নির্মিত একটি পাতলা-প্রোফাইল ধাতব শেল রয়েছে, যা যান্ত্রিক শক্তি বা রক্ষাকারী কার্যকারিতার সাথে আপস না করে উল্লেখযোগ্যভাবে ওজন হ্রাস করে। পুশ-পুল সেলফ-ল্যাচিং মেকানিজম শ্রুতিমধুর স্পর্শকাতর প্রতিক্রিয়া প্রদান করে, এমনকি আঁটসাঁট চ্যাসিস ডিজাইনে সাধারণ অন্ধ-সঙ্গমের পরিস্থিতিতেও সুরক্ষিত ব্যস্ততা নিশ্চিত করে।
2 থেকে 6 পিনের মধ্যে যোগাযোগের সংখ্যা সহ একাধিক শেল আকারে (0 থেকে 2) উপলব্ধ, এস সিরিজ সোল্ডার এবং পিসিবি টার্মিনেশন শৈলী সমর্থন করে, ডিজাইনারদের সমাবেশ পদ্ধতিতে নমনীয়তা দেয়। রিইউনিয়নের অভ্যন্তরীণ উত্পাদন ক্ষমতা — যথার্থ মেশিনিং, সন্নিবেশ ছাঁচনির্মাণ এবং স্বয়ংক্রিয় পরীক্ষা সহ — উচ্চ-ভলিউম উত্পাদন রান জুড়ে সামঞ্জস্যপূর্ণ মাত্রিক নির্ভুলতা এবং বৈদ্যুতিক কর্মক্ষমতা নিশ্চিত করে৷ ওজন বাজেট এবং সীমিত PCB রিয়েল এস্টেট দ্বারা চ্যালেঞ্জ করা ইঞ্জিনিয়ারদের জন্য, এস সিরিজ একটি আকর্ষণীয় সমাধান অফার করে যা একটি ক্ষুদ্র প্যাকেজে পেশাদার-গ্রেড নির্ভরযোগ্যতা বজায় রাখে।
এস সিরিজটি লাইটওয়েট ডিজাইন, স্পেস দক্ষতা এবং শক্তিশালী কর্মক্ষমতার অনন্য সমন্বয়ের জন্য আলাদা।
| বৈশিষ্ট্য | সুবিধা |
| লো-প্রোফাইল প্যানেল ডিজাইন | মাউন্টিং পৃষ্ঠের বাইরে ন্যূনতম প্রোট্রুশন মূল্যবান সরঞ্জাম স্থান সংরক্ষণ করে। |
| পুশ-পুল সেলফ-ল্যাচিং | শ্রবণযোগ্য ক্লিক নিশ্চিতকরণের সাথে দ্রুত এক-হাতে মিলন — অন্ধ বা টাইট-স্পেস সংযোগের জন্য আদর্শ। |
| সম্পূর্ণ EMC শিল্ডিং | অল-মেটাল হাউজিং সংবেদনশীল সংকেতের জন্য 360° EMI সুরক্ষা প্রদান করে। |
| একাধিক শেল আকার (0-2) | আপনার পরিচিতির সংখ্যার সাথে খাপ খায় এমন ক্ষুদ্রতম শেল নির্বাচন করুন — কোনো বড় আকারের সংযোগকারী নেই। |
| 2 থেকে 12 যোগাযোগের বিকল্প | নমনীয় পিন কনফিগারেশন বিভিন্ন সংকেত এবং পাওয়ার প্রয়োজনীয়তা সমর্থন করে। |
| প্রশস্ত তাপমাত্রা পরিসীমা | -45°C থেকে +125°C ভেরিয়েন্ট চাহিদাপূর্ণ পরিবেশের জন্য উপলব্ধ। |
| উচ্চ সাইকেল স্থায়িত্ব | >5,000 সঙ্গম চক্র ধারাবাহিক যোগাযোগ প্রতিরোধের সঙ্গে। |
এই বৈশিষ্ট্যগুলি এস সিরিজকে মেডিকেল ডিভাইস OEM, পরীক্ষার সরঞ্জাম প্রস্তুতকারকদের জন্য পছন্দের সংযোগকারী হিসাবে অবস্থান করে।
এস সিরিজ মেটাল পুশ-পুল সংযোগকারী বিশেষভাবে অ্যাপ্লিকেশনের জন্য উপযুক্ত যেখানে বহনযোগ্যতা, ওজন হ্রাস, এবং স্থান দক্ষতা প্রাথমিক ডিজাইন ড্রাইভার।
- মেডিকেল হ্যান্ডহেল্ড ডিভাইস— পোর্টেবল আল্ট্রাসাউন্ড, রোগীর মনিটর, পালস অক্সিমিটার, ইলেক্ট্রোসার্জিক্যাল ডিভাইস এবং ডায়াগনস্টিক যন্ত্র।
- পরীক্ষা এবং পরিমাপ— হ্যান্ডহেল্ড অসিলোস্কোপ, মাল্টিমিটার, লজিক বিশ্লেষক, ক্রমাঙ্কন সরঞ্জাম এবং উচ্চ এবং নিম্ন তাপমাত্রা পরীক্ষক।
- পরিধানযোগ্য প্রযুক্তি— ইন্ডাস্ট্রিয়াল এক্সোস্কেলটন, হেলথ মনিটরিং প্যাচ এবং হেড-মাউন্ট করা ডিসপ্লে।
- অডিও-ভিজ্যুয়াল সরঞ্জাম— পেশাদার পোর্টেবল রেকর্ডার, ব্রডকাস্ট ক্যামেরা এবং ওয়্যারলেস ট্রান্সমিটার।
রিইউনিয়ন লাইটওয়েট নির্মাণ বজায় রেখে কর্মক্ষমতা প্রয়োজনীয়তা পূরণের জন্য এস সিরিজকে প্রকৌশলী করে।
| প্যারামিটার | স্পেসিফিকেশন |
| শেল উপাদান | পিতল (মান) |
| শেল মাপ | 0, 1, 2 |
| যোগাযোগের সংখ্যা | 2 থেকে 6 পিন |
| বর্তমান রেটিং | যোগাযোগ প্রতি 5A থেকে 15A (যোগাযোগ গেজ নির্ভর) |
| ভোল্টেজ রেটিং | 200V থেকে 500V AC/DC |
| সঙ্গম চক্র | >5,000 অপারেশন |
| তাপমাত্রা পরিসীমা | -45°C ~ +125°C (মান) |
| ইএমআই শিল্ডিং | 360° পূর্ণ-ধাতু ঢাল; >100MHz এ 60dB ক্ষয় |
| প্রবেশ সুরক্ষা | IP50 (মান) |
| লবণ স্প্রে প্রতিরোধের | > 72 ঘন্টা |
| কম্পন | 10-2000Hz, 10g |
| যান্ত্রিক শক | 100 গ্রাম, 6 মি |
| যোগাযোগ প্রতিরোধ | ≤5mΩ (প্রাথমিক) |
| অন্তরণ প্রতিরোধের | ≥5000MΩ (500VDC এ) |
সমস্ত S সিরিজের সংযোগকারীগুলি RoHS-সঙ্গী এবং চালানের আগে 100% বৈদ্যুতিক এবং যান্ত্রিক পরীক্ষার সাপেক্ষে, পরিসংখ্যানগত প্রক্রিয়া নিয়ন্ত্রণ (SPC) সমালোচনামূলক মাত্রাগুলিতে প্রয়োগ করা হয়।
রিইউনিয়ন এস সিরিজের জন্য বিস্তৃত কাস্টমাইজেশন বিকল্পগুলি অফার করে, যা OEM-গুলিকে তাদের অ্যাপ্লিকেশনের প্রয়োজনীয়তাগুলির সাথে সুনির্দিষ্টভাবে কানেক্টর তৈরি করতে সক্ষম করে৷
- শেল রঙ— সিলভার, কালো, বা কাস্টম RAL রং।
- কলাই যোগাযোগ- সোনা (মান), রূপা বা টিন; বেধ নির্দিষ্ট করা যেতে পারে।
- যোগাযোগ লোড হচ্ছে- শুধুমাত্র প্রয়োজনীয় পরিচিতি পূরণ করুন; অব্যবহৃত অবস্থানগুলি খালি বা ডামি পিন দিয়ে পূর্ণ করা যেতে পারে।
- তারের সমাবেশ— কাস্টম দৈর্ঘ্য, গেজ (32AWG থেকে 20AWG), জ্যাকেটিং উপাদান (PVC, PUR, সিলিকন, PTFE), এবং স্ট্রেন রিলিফ বুট।
- লেজার খোদাই— লোগো, অংশ নম্বর, বা শেল পৃষ্ঠের বারকোড।
- প্যাকেজিং— অ্যান্টি-স্ট্যাটিক টিউব, টেপ-এবং-রিল, বা কাস্টম লেবেলিং।
পুনর্মিলন তার 4,000m² শেনজেন সুবিধার প্রতিটি গুরুত্বপূর্ণ পদক্ষেপ নিয়ন্ত্রণ করে:
- যথার্থ যন্ত্র— CNC অ্যালুমিনিয়াম খাদ শেলগুলিকে ±0.01 মিমি সহনশীলতায় পরিণত করা।
- অ্যানোডাইজিং/প্লেটিং— জারা প্রতিরোধের এবং ঐচ্ছিক রঙের জন্য পৃষ্ঠ চিকিত্সা.
- যোগাযোগ স্ট্যাম্পিং এবং কলাই— তামার খাদ থেকে উচ্চ-গতির মুদ্রাঙ্কন; নির্বাচনী সোনার প্রলেপ।
- ইনজেকশন ছাঁচনির্মাণ— উচ্চ-তাপমাত্রার স্থিতিশীলতার জন্য ইঞ্জিনিয়ারিং প্লাস্টিক (PPS, LCP) থেকে ঢালাই করা সন্নিবেশ।
- সমাবেশ— টর্ক নিয়ন্ত্রণ এবং চাক্ষুষ পরিদর্শন সহ আধা-স্বয়ংক্রিয় সমাবেশ।
- বৈদ্যুতিক পরীক্ষা— 100% নিরোধক প্রতিরোধ, অস্তরক প্রতিরোধ, যোগাযোগ প্রতিরোধ, এবং ধারাবাহিকতা পরীক্ষা।
- যান্ত্রিক পরীক্ষা— মিলন/অমিলন বল যাচাই এবং মাত্রিক পরিদর্শন।
- প্যাকেজিং— ভ্যাকুয়াম-সিলযুক্ত অ্যান্টি-স্ট্যাটিক ব্যাগ ডেসিক্যান্ট সহ, চাঙ্গা কার্টনে প্যাক করা।
| দৃষ্টিভঙ্গি | রিইউনিয়ন এস সিরিজ | সাধারণ ইউরোপীয়/মার্কিন তুলনামূলক সিরিজ |
| দাম | প্রায়1/3প্রিমিয়াম ব্র্যান্ডের মূল্য | প্রিমিয়াম খরচ কাঠামো |
| যোগাযোগের ঘনত্ব | তুলনীয় শেল আকারে 12 পিন পর্যন্ত | অনুরূপ ঘনত্ব কিন্তু উচ্চ খরচ |
| শেল আকার বিকল্প | 0 থেকে 2 উপলব্ধ | লাইটওয়েট ভেরিয়েন্টের জন্য প্রায়শই 3 আকারে সীমাবদ্ধ |
| তাপমাত্রা পরিসীমা | -45°C থেকে +125°C (মান) | -25°C থেকে +85°C সাধারণত |
| MOQ | স্ট্যান্ডার্ড কনফিগারেশনের জন্য কোন MOQ নেই; কাস্টম জন্য কম MOQ | অ-মানক ভেরিয়েন্টের জন্য প্রায়ই উচ্চ MOQ |
| কাস্টমাইজেশন | দ্রুত, নমনীয়, 2-সপ্তাহের নমুনা লিড টাইম সহ | ধীর, কম নমনীয় |
| কারখানার অভিজ্ঞতা | 15 বছর ইন-হাউস মেশিনিং, ছাঁচনির্মাণ, সমাবেশ | প্রায়শই একাধিক সরবরাহকারী জুড়ে আউটসোর্স করা হয় |
ব্রাসকে স্ট্যান্ডার্ড শেল উপাদান হিসাবে অফার করার পুনর্মিলনীর সিদ্ধান্ত - একটি ব্যয়বহুল বিকল্প নয় - এস সিরিজকে একটি অনন্য বাজার সুবিধা দেয়। ফ্যাক্টরি-প্রত্যক্ষ মূল্য এবং প্রতিক্রিয়াশীল প্রকৌশল সহায়তার সাথে মিলিত, আমরা একটি প্রতিযোগিতামূলক প্রান্ত সহ বহনযোগ্য সরঞ্জাম OEM প্রদান করি।
পুনর্মিলনীর গুণমান ব্যবস্থা আন্তর্জাতিকভাবে স্বীকৃত শংসাপত্রের মাধ্যমে যাচাই করা হয় যা নকশা, উত্পাদন এবং বিতরণকে স্প্যান করে।
| সার্টিফিকেশন | ব্যাপ্তি |
| ISO 9001:2015 | গুণমান পরিচালন ব্যবস্থা — নকশা, উত্পাদন, এবং বিক্রয়োত্তর পরিষেবা। |
| ISO 14001:2015 | পরিবেশ ব্যবস্থাপনা, বর্জ্য হ্রাস এবং টেকসই উপাদান ব্যবহার কভার। |
| ISO 13485:2016 | মেডিকেল ডিভাইসের জন্য গুণমান ব্যবস্থাপনা — স্বাস্থ্যসেবা OEM-এর জন্য অপরিহার্য। |
| ইউএল স্বীকৃত | উত্তর আমেরিকার বাজারের জন্য উপাদান-স্তরের নিরাপত্তা শংসাপত্র। |
| RoHS | বিপজ্জনক পদার্থের সীমাবদ্ধতা - EU নির্দেশাবলীর সাথে সম্মতি। |
রিইউনিয়নের উল্লম্বভাবে সমন্বিত সুবিধা এবং ইআরপি-ভিত্তিক ট্রেসেবিলিটি নিশ্চিত করে যে প্রতিটি এস সিরিজ সংযোগকারী আগত কাঁচামাল থেকে চূড়ান্ত পরিদর্শন পর্যন্ত কঠোর প্রক্রিয়া নিয়ন্ত্রণের অধীনে উত্পাদিত হয়েছে।
| সেবা | বিস্তারিত |
| নমুনা | কার্যকরী মূল্যায়নের জন্য উপলব্ধ; কিছু স্ট্যান্ডার্ড কনফিগারেশন বিনামূল্যে (প্রাক-পেমেন্ট নির্দিষ্ট ভেরিয়েন্টের জন্য প্রযোজ্য হতে পারে; গ্রাহকের দ্বারা বহন করা শিপিং খরচ)। কাস্টম নমুনা সীসা সময়: 7-10 দিন। |
| টেস্টিং | রিইউনিয়ন যোগাযোগ প্রতিরোধের 100% পরিদর্শনের জন্য স্বয়ংক্রিয় পরীক্ষা কেন্দ্র নিয়োগ করে, নিরোধক, ডাইলেক্ট্রিক প্রতিরোধ, সঙ্গম/অসংলগ্ন শক্তি এবং চাক্ষুষ ত্রুটি। নির্ভরযোগ্যতা পরীক্ষা (লবণ স্প্রে, তাপীয় শক, কম্পন) অনুরোধের ভিত্তিতে উপলব্ধ। |
| ওয়ারেন্টি | প্রস্তাবিত ব্যবহারের অধীনে উত্পাদন ত্রুটির বিরুদ্ধে চালানের তারিখ থেকে 12 মাস। |
| রিটার্নস | ত্রুটিপূর্ণ পণ্য প্রতিস্থাপিত বা ফেরত নিশ্চিত করা হবে; শিপিং এবং পুনঃস্টকিং হ্যান্ডেল কেস-বাই-কেস পরিষ্কার যোগাযোগের সাথে ফেরত দিন। |
হ্যাঁ — ISO 13485 S সিরিজে প্রযোজ্য কারণ রিইউনিয়নের গুণমান ব্যবস্থাপনা সিস্টেম আমাদের সমস্ত সংযোগকারী পণ্যগুলিকে কভার করে৷ আপনার নন-মেডিকেল পোর্টেবল ডিভাইসের জন্য (যেমন, হ্যান্ডহেল্ড পরীক্ষার সরঞ্জাম বা পরিধানযোগ্য শিল্প সেন্সর), এই শংসাপত্রটি নিশ্চিত করার মাধ্যমে আপনাকে উপকৃত করে:
- কঠোর ট্রেসেবিলিটি— প্রতিটি S সিরিজ ব্যাচ উৎপাদন রেকর্ড, এবং পরীক্ষার তথ্য সহ নথিভুক্ত করা হয়।
- নিয়ন্ত্রণ পরিবর্তন করুন— কোনো উপাদান বা প্রক্রিয়া পরিবর্তনের জন্য আনুষ্ঠানিক পুনঃ-বৈধকরণ প্রয়োজন, অপ্রত্যাশিত কর্মক্ষমতা পরিবর্তন প্রতিরোধ করে।
- কঠোর প্রক্রিয়া নিয়ন্ত্রণ- ইনকামিং পরিদর্শন এবং প্রক্রিয়াধীন যাচাইকরণ সাধারণ শিল্প মানের তুলনায় আরও কঠোর।
মোটকথা, আপনি আপনার বহনযোগ্য শিল্প বা ভোক্তা পণ্যে প্রযোজ্য মেডিকেল-ডিভাইস-গ্রেডের গুণমানের নিশ্চয়তা পাবেন — মেডিকেল-গ্রেড মূল্য প্রিমিয়াম ছাড়াই।
রিইউনিয়ন এস সিরিজের জন্য বিস্তৃত তারের সমাবেশ ক্ষমতা প্রদান করে। আপনি নির্দিষ্ট করতে পারেন:
- তারের ধরন— PVC (স্ট্যান্ডার্ড), PUR (তেল-প্রতিরোধী), সিলিকন (নমনীয়, উচ্চ-তাপ), বা PTFE (উচ্চ-তাপ, রাসায়নিক-প্রতিরোধী)।
- গেজ— 32AWG থেকে 20AWG, ঢাল সহ বা ছাড়াই।
- দৈর্ঘ্য- ±10 মিমি সহনশীলতার সাথে যেকোনো কাস্টম দৈর্ঘ্য।
- ওভারমোল্ডিং— আমরা কানেক্টর ব্যাকশেলে ওভারমোল্ডেড স্ট্রেন রিলিফ বুট অফার করি যাতে বেন্ড ব্যাসার্ধ উন্নত করা যায় এবং শক্তি টান হয় (200N পর্যন্ত)। ওভারমোল্ড অ্যাসেম্বলির জন্য সর্বনিম্ন অর্ডার সাধারণত 100 টুকরা হয়, তবে আমরা প্রোটোটাইপিংয়ের জন্য কম পরিমাণে মিটমাট করতে পারি।
- সীসা সময়— নমুনা তারের জন্য 7-10 দিন (≤5 টুকরা); উৎপাদন আদেশের জন্য 15-20 দিন।
আমাদের R&D টিমকে আপনার তারের স্পেসিফিকেশন এবং ওয়্যারিং ডায়াগ্রাম সরবরাহ করুন — আমরা সম্ভাব্যতা নিশ্চিত করব এবং 2 সপ্তাহের মধ্যে আপনার বৈধতার জন্য একটি নমুনা সরবরাহ করব।
