100% ফ্যাক্টরি বৈদ্যুতিক পরীক্ষার মাধ্যমে সমস্ত ডেটা যাচাই করা হয়েছে—নমুনা-ভিত্তিক AQL নয়। চালানের আগে প্রতিটি ইউনিট পরীক্ষা করা হয়।
| প্যারামিটার | 2-পিন | 3-পিন | 4-পিন | 5-পিন | 6-পিন | 7-পিন | 8-পিন | 9-পিন |
| ভোল্টেজ রেটিং | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| বর্তমান রেটিং | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| তারের বিভাগ (মিমি²) | 0.75-2.5 | 0.75-2.5 | 0.5-2.0 | 0.5-2.0 | 0.25-0.75 | 0.25-0.5 | 0.25-0.5 | 0.25-2.5 |
| প্যারামিটার | মান / বিস্তারিত |
| অপারেটিং তাপমাত্রা | -40°C ~ +105°C |
| সুরক্ষা রেটিং | IP67 / IP68 (মেটেড) – 30 মিনিটের জন্য 1মি গভীরতায় ব্যাচ-নিমজ্জন পরীক্ষা করা হয়েছে |
| হাউজিং উপাদান | PA66 |
| যোগাযোগের উপাদান | সোনার প্রলেপ সহ পিতল |
| যোগাযোগ প্রতিরোধ | ≤3mΩ |
| সঙ্গম চক্র | ≥500 |
| জ্বলনযোগ্যতা রেটিং | UL 94 V-0 |
| পরিবেশগত সম্মতি | 100% RoHS, রিচ |
| বৈশিষ্ট্য | সুবিধা | বৈধতা প্রমাণ |
| PA66 হাউজিং | কোন মরিচা নেই, অক্সিডেশন নেই — লবণ স্প্রে (ASTM B117) এবং রাসায়নিক ধোয়ার পরিবেশে প্রমাণিত। | চমৎকার জারা প্রতিরোধের |
| 60% পর্যন্ত ওজন হ্রাস | প্যানেল, তারগুলি এবং রোবোটিক অস্ত্রগুলিতে কাঠামোগত লোডিং হ্রাস করে — ইনস্টলেশনকে সহজ করে এবং শিপিং খরচ কমায়৷ | তুলনামূলক ব্রাস-শেল সংযোগকারীর বিরুদ্ধে ভর তুলনা ডেটা উপলব্ধ। |
| IP67 জলরোধী | 30 মিনিটের জন্য 1 মিটার গভীরতায় ক্রমাগত নিমজ্জন সহ্য করে | ব্যাচ-নমুনা নিমজ্জন পরীক্ষা. |
| 2~9পিন কনফিগারেশন | 2,3,4,5,6,7,8,9 পিন ঐচ্ছিক | স্ট্যান্ডার্ড অফ-দ্য-শেল্ফ এবং কাস্টম যোগাযোগ-লোডিং বিকল্প। |
| স্বর্ণ-ধাতুপট্টাবৃত ব্রাস পরিচিতি | কম যোগাযোগ প্রতিরোধের (≤3mΩ) এবং জারা সুরক্ষা — আর্দ্র, লবণাক্ত বাতাসে কর্মক্ষমতা বজায় রাখে। | প্রতিটি প্রোডাকশন লটে XRF দ্বারা যাচাইকৃত প্লেটিং বেধ। |
| থ্রেডেড লকিং | কম্পন-প্রতিরোধী মিলন-যন্ত্রের চলাচল, তাপ সাইক্লিং এবং ক্রেন অপারেশন থেকে আলগা হওয়া রোধ করে। | ধারাবাহিক ঘূর্ণন সঁচারক বল ধরে রাখার সাথে ≥500 টিপিক্যাল সঙ্গমে সাইকেল-পরীক্ষিত। |
সার্টিফিকেশন - আপনার কমপ্লায়েন্স ফাইলের জন্য স্ক্যান করা অরিজিনাল উপলব্ধ
| সার্টিফিকেশন | সুযোগ/প্রযোজ্যতা |
| ISO 9001:2015 | গুণমান ব্যবস্থাপনা - নকশা, উত্পাদন, এবং বিক্রয়োত্তর পরিষেবা। |
| ISO 14001:2015 | পরিবেশ ব্যবস্থাপনা - তৃতীয় পক্ষের যাচাইকৃত বর্জ্য হ্রাস এবং টেকসই অনুশীলন। |
| ISO 13485:2016 | মেডিকেল ডিভাইস কোয়ালিটি ম্যানেজমেন্ট - যদি আপনার LED সিস্টেম ডায়াগনস্টিক বা সার্জিক্যাল লাইটিং বুথে একীভূত হয় তাহলে প্রযোজ্য। |
| ইউএল স্বীকৃত | উত্তর আমেরিকার বৈদ্যুতিক বাজারের জন্য উপাদান-স্তরের নিরাপত্তা শংসাপত্র। |
| RoHS এবং রিচ | সম্পূর্ণ SVHC (খুব উচ্চ উদ্বেগের পদার্থ) ঘোষণা প্রতি ব্যাচ প্রদান করা হয়েছে। |

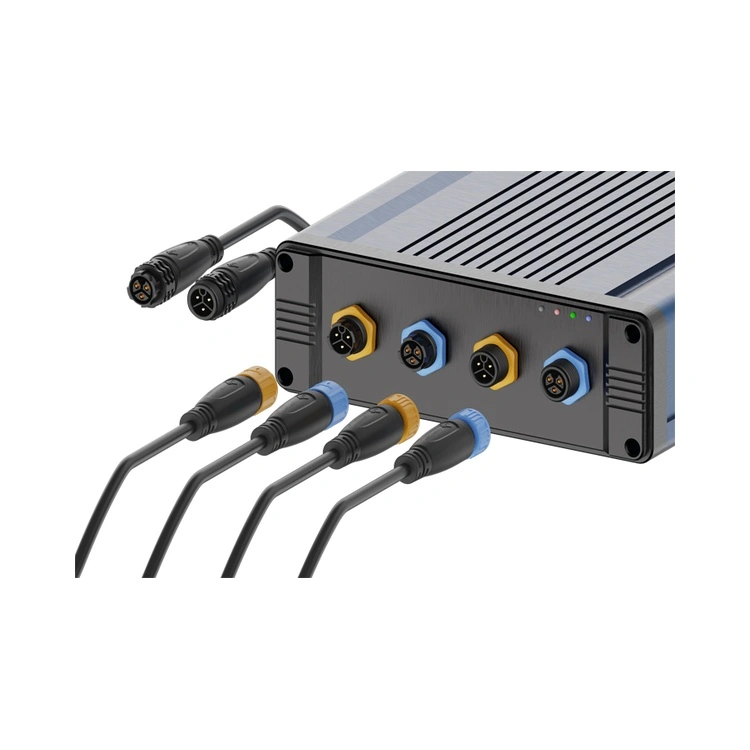

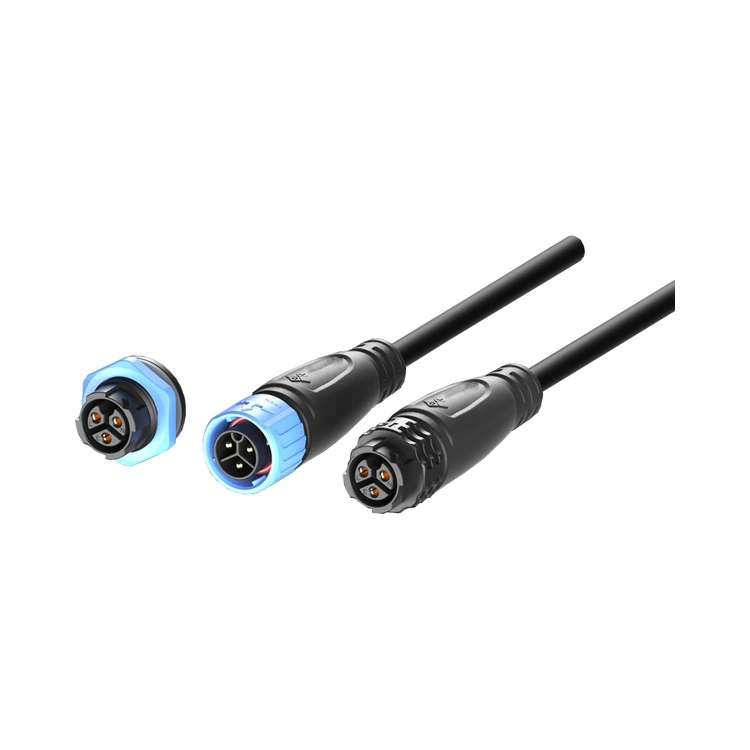

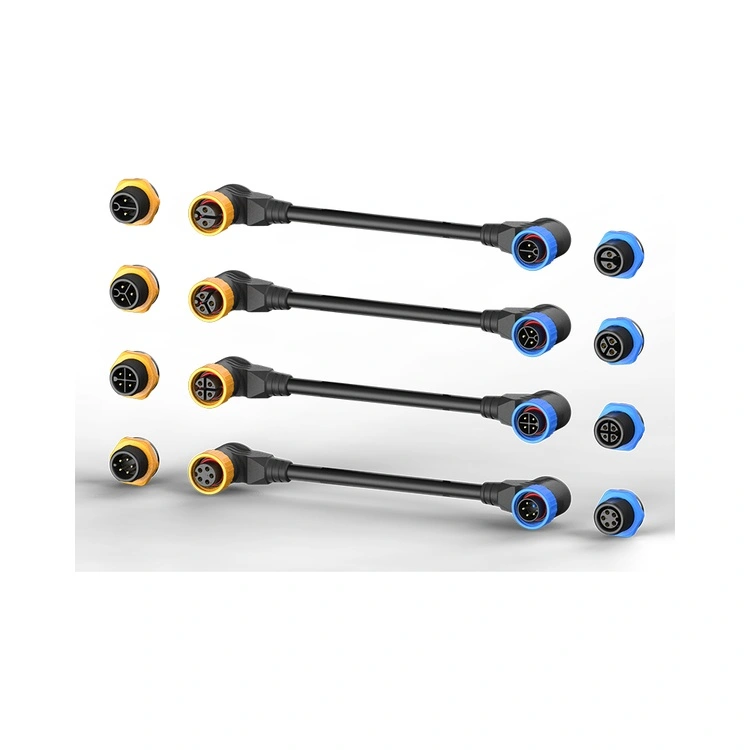

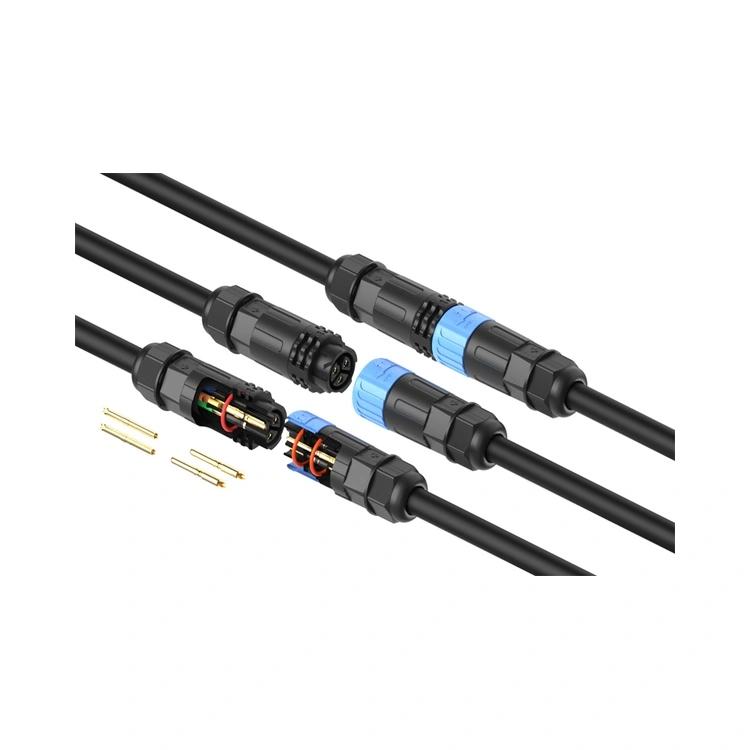

M16 15A (≈480W এ 24V) পর্যন্ত পরিচালনা করে। একটি 500W+ ফিক্সচারের জন্য, অথবা যদি আপনি একটি একক সংযোগকারীর মাধ্যমে দুটি ফিক্সচার ডেইজি-চেইন করার পরিকল্পনা করেন, M20 সিরিজের LED লাইট সংযোগকারী বৃহত্তর যোগাযোগের সারফেস এরিয়া সহ একটি 20A ক্রমাগত রেটিং প্রদান করে, উল্লেখযোগ্যভাবে I²R হিটিং হ্রাস করে। অতিরিক্তভাবে, M20-এর বড় শেল মোটা তারের নিরোধককে মিটমাট করে, যা ভোল্টেজ ড্রপ প্রশমিত করতে দীর্ঘ তারের জন্য গুরুত্বপূর্ণ। আপনার আবেদনের প্রয়োজন হলে প্রতি যোগাযোগে >20A, আমাদের M25 সিরিজ দেখুন।
IP67/IP68 সিলিং অর্জন এবং বজায় রাখতে, পুনর্মিলন সুপারিশ করে:
মেটিং টর্ক: ও-রিং প্যানেলের পৃষ্ঠের সাথে যোগাযোগ না করা পর্যন্ত কাপলিং বাদামটিকে হাত দিয়ে শক্ত করুন, তারপর টর্ক রেঞ্চ ব্যবহার করে 1.0-1.2Nm অতিরিক্ত টর্ক প্রয়োগ করুন। 1.5Nm-এর বেশি হবে না - অতিরিক্ত টর্কিং থার্মোপ্লাস্টিক ইনসুলেটরকে চাপ দিতে পারে এবং মাইক্রো-ফাটল সৃষ্টি করতে পারে।
ও-রিং পরিদর্শন: প্রতিরোধমূলক রক্ষণাবেক্ষণের সময় যদি বিকৃতি, ক্র্যাকিং বা শক্ত হয়ে যাওয়া দৃশ্যমান হয় তবে ও-রিংটি প্রতিস্থাপন করুন।
প্রতিস্থাপনের সময়সূচী: বহিরঙ্গন আলো স্থাপনের জন্য, প্রতি 24-36 মাস অন্তর ও-রিংগুলি প্রতিস্থাপন করুন।
রিইউনিয়ন সমস্ত উত্পাদন চালানের সাথে বিস্তারিত টর্ক-সেটিং কার্ড সরবরাহ করে। গুরুত্বপূর্ণ অবকাঠামো প্রকল্পগুলির জন্য, আমরা কারখানা-টর্কযুক্ত সংযোগকারীগুলির সাথে আগে থেকে একত্রিত কেবল হারনেস অফার করি—আপনার ইনস্টলেশনের সময় বাঁচায় এবং টর্ক-সম্পর্কিত ত্রুটিগুলি দূর করে।
