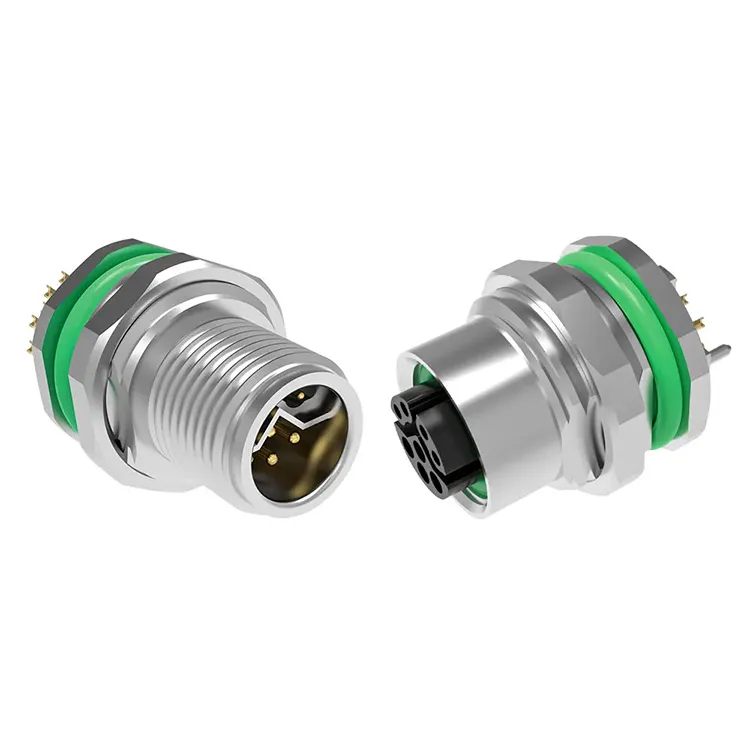

কিভাবে একটি M12 সিরিজ শিল্প সংযোগকারী আধুনিক অটোমেশন সিস্টেমে নির্ভরযোগ্যতা উন্নত করতে পারে

পুনর্মিলনপ্রদান করেM12 সিরিজ শিল্প সংযোগকারীফ্যাক্টরি অটোমেশন, সেন্সর, অ্যাকুয়েটর, ফিল্ডবাস সিস্টেম, শিল্প ইথারনেট এবং পাওয়ার ডিস্ট্রিবিউশনের জন্য একটি বহুমুখী আন্তঃসংযোগ সমাধান হিসাবে। 2-17 পিন কনফিগারেশন, একাধিক কোডিং বিকল্প, IP67 সুরক্ষা এবং শিল্ডিং এবং ক্যাবল অ্যাসেম্বলির বিকল্পগুলির সাথে, সংযোগকারী পরিবারটি শিল্প পরিবেশের চাহিদার জন্য ডিজাইন করা হয়েছে যেখানে স্থিতিশীল বৈদ্যুতিক এবং যান্ত্রিক সংযোগ অপরিহার্য।

একটি M12 সংযোগকারী একটি কমপ্যাক্ট বৃত্তাকার সংযোগকারীর চেয়ে বেশি। এর প্রমিত থ্রেডেড ইন্টারফেস, কোডিং সিস্টেম, পরিবেশগত সিলিং এবং বিস্তৃত বৈদ্যুতিক কনফিগারেশন এটিকে আধুনিক অটোমেশন সরঞ্জামগুলির জন্য একটি গুরুত্বপূর্ণ সংযোগ প্রযুক্তি করে তোলে। M12 সিরিজটি সেন্সর এবং IO-Link ডিভাইস থেকে শুরু করে PROFIBUS, DeviceNet, CANopen, ইন্ডাস্ট্রিয়াল ইথারনেট, সার্ভো সিস্টেম এবং DC পাওয়ার ডিস্ট্রিবিউশন পর্যন্ত অ্যাপ্লিকেশন সমর্থন করতে পারে। এই নির্দেশিকাটি মূল স্পেসিফিকেশন, কোডিং বিকল্প, অ্যাপ্লিকেশন পরিস্থিতি, নির্বাচনের কারণ এবং গুণগত বিবেচ্য বিষয়গুলি ব্যাখ্যা করে যা ইঞ্জিনিয়ার এবং ক্রয়কারী দলগুলির একটি M12 শিল্প সংযোগকারী নির্বাচন করার সময় মূল্যায়ন করা উচিত৷

সূচিপত্র

কেন M12 সংযোগকারী ব্যাপকভাবে শিল্প অটোমেশন ব্যবহার করা হয়?

একটি M12 শিল্প সংযোগকারীর মূল স্পেসিফিকেশন কি কি?

M12 কোডিং বিকল্পগুলি কীভাবে আলাদা?

কোথায় M12 শিল্প সংযোগকারী সাধারণত ব্যবহৃত হয়?

কিভাবে আপনি সঠিক M12 সংযোগকারী নির্বাচন করা উচিত?

ক্রেতাদের কি গুণমানের বিষয়গুলি পরীক্ষা করা উচিত?

M12 Industrial Connectors সম্পর্কিত প্রায়শ জিজ্ঞাস্য প্রশ্নাবলী

কেন M12 সংযোগকারী ব্যাপকভাবে শিল্প অটোমেশন ব্যবহার করা হয়?

শিল্প সরঞ্জামগুলির সংযোগ প্রয়োজন যা কম্পন, আর্দ্রতা, তাপমাত্রার পরিবর্তন, ধুলো এবং ঘন ঘন রক্ষণাবেক্ষণ সত্ত্বেও স্থিতিশীল থাকে। M12 বিন্যাস একটি কমপ্যাক্ট সার্কুলার ডিজাইন এবং থ্রেডেড কাপলিং মেকানিজমের মাধ্যমে এই প্রয়োজনীয়তাগুলিকে সম্বোধন করে।

অটোমেশন ইঞ্জিনিয়ারদের জন্য, এর অন্যতম প্রধান সুবিধা হল নমনীয়তা। বিভিন্ন M12 কোডিং কনফিগারেশনগুলি বিভিন্ন বৈদ্যুতিক এবং যোগাযোগ ফাংশনের জন্য ডিজাইন করা হয়েছে, যা বেমানান সংযোগ প্রতিরোধে সহায়তা করে। তাই সংযোগকারীকে সেন্সর, অ্যাকচুয়েটর, কন্ট্রোল ক্যাবিনেট, ফিল্ড ডিভাইস, মোটর, ইথারনেট নেটওয়ার্ক এবং অন্যান্য শিল্প সরঞ্জামে একত্রিত করা যেতে পারে।

রিইউনিয়নের পণ্যের বৈশিষ্ট্যগুলি নির্দেশ করে যে এর M12 সিরিজটি প্রাসঙ্গিক DIN EN 61076-2-101/109/111 মান অনুযায়ী ডিজাইন করা হয়েছে এবং মিলিত হলে IP67 সুরক্ষা অর্জন করতে পারে৷ পণ্যের পরিসরে ঢালযুক্ত এবং অরক্ষিত কনফিগারেশনও রয়েছে, যা বিভিন্ন ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্যের প্রয়োজনীয়তার সাথে অ্যাপ্লিকেশনের জন্য বিকল্প প্রদান করে।

শিল্প ব্যবহারকারীদের জন্য, প্রমিত মাত্রা, কোডিং পছন্দ, পরিবেশগত সুরক্ষা, এবং অ্যাপ্লিকেশন নমনীয়তার এই সমন্বয় তারের নকশা এবং রক্ষণাবেক্ষণকে সহজ করতে পারে।

একটি M12 শিল্প সংযোগকারীর মূল স্পেসিফিকেশন কি কি?

শুধুমাত্র তার শারীরিক আকারের উপর ভিত্তি করে একটি সংযোগকারী নির্বাচন করলে একটি অনুপযুক্ত সংযোগ হতে পারে। বৈদ্যুতিক রেটিং, কোডিং, পিন কাউন্ট, শিল্ডিং, পরিবেশ সুরক্ষা, এবং সমাপ্তি পদ্ধতি সবই কেনার আগে বিবেচনা করা উচিত।

সঠিক রেটিং সর্বদা নির্বাচিত কোডিং এবং কনফিগারেশনের উপর নির্ভর করে। উদাহরণ স্বরূপ, প্রস্তুতকারকের প্রকাশিত স্পেসিফিকেশনগুলি S-কোড এবং L-কোড সংস্করণগুলির জন্য বিভিন্ন সংকেত-ভিত্তিক কনফিগারেশনের তুলনায় উচ্চতর বর্তমান ক্ষমতার তালিকা করে। অতএব, সংযোগকারী কোডটিকে একটি গৌণ বিবরণ হিসাবে বিবেচনা না করে বৈদ্যুতিক প্রয়োজনীয়তার সাথে একসাথে নির্বাচন করা উচিত।

M12 কোডিং বিকল্পগুলি কীভাবে আলাদা?

একটি শিল্প সংযোগকারী নির্বাচন করার সময় M12 কোডিং সবচেয়ে গুরুত্বপূর্ণ কারণগুলির মধ্যে একটি। বিভিন্ন কী করার ব্যবস্থা বিভিন্ন বৈদ্যুতিক বা যোগাযোগ ফাংশন জন্য উদ্দেশ্যে করা হয়.

• A-কোড:সাধারণত সেন্সর, অ্যাকচুয়েটর, আইও-লিঙ্ক ডিভাইস এবং ডিসি সিগন্যাল অ্যাপ্লিকেশনের জন্য ব্যবহৃত হয়। কনফিগারেশন 2 থেকে 17 পিন পর্যন্ত হতে পারে।
• বি-কোড:সাধারণত PROFIBUS, DeviceNet এবং অন্যান্য ফিল্ডবাস অ্যাপ্লিকেশনের সাথে যুক্ত।
• সি-কোড:এসি পাওয়ার অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে এবং একাধিক পিন কনফিগারেশনে উপলব্ধ।
• ডি-কোড:শিল্প ইথারনেট অ্যাপ্লিকেশনের জন্য ব্যবহৃত হয় যেমন 100 Mbps নেটওয়ার্ক সংযোগ।
• এক্স-কোড:উচ্চ-গতির ইথারনেট অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে এবং সাধারণত একটি 8-পিন কনফিগারেশন ব্যবহার করে।
• এস-কোড:উচ্চ-বর্তমান এসি পাওয়ার এবং সার্ভো-সম্পর্কিত অ্যাপ্লিকেশনের জন্য উদ্দিষ্ট।
• এল-কোড:ডিসি পাওয়ার ডিস্ট্রিবিউশন এবং উচ্চ-বর্তমান প্রয়োজনীয়তার জন্য ডিজাইন করা হয়েছে।

কোডিং সিস্টেম বেমানান সার্কিট সংযোগের সম্ভাবনা কমাতে সাহায্য করে। প্রকৌশলীদের একটি উপাদান চূড়ান্ত করার আগে সরঞ্জাম প্রস্তুতকারকের দ্বারা নির্দিষ্ট সংযোগকারী কোড, পিন বিন্যাস, ভোল্টেজ, বর্তমান এবং সঙ্গম ইন্টারফেস নিশ্চিত করা উচিত।

কোথায় M12 শিল্প সংযোগকারী সাধারণত ব্যবহৃত হয়?

M12 সংযোগকারীর কমপ্যাক্ট ফর্ম ফ্যাক্টর এবং পরিবেশগত সুরক্ষা তাদের অনেক শিল্প সংযোগ পয়েন্টের জন্য উপযুক্ত করে তোলে।

কারখানা অটোমেশন

M12 সংযোগকারীগুলি প্রায়শই প্রক্সিমিটি সেন্সর, ফটোইলেকট্রিক সেন্সর, অ্যাকুয়েটর, I/O মডিউল এবং নিয়ন্ত্রণ ডিভাইসগুলিকে সংযুক্ত করতে ব্যবহৃত হয়। তাদের প্রমিত ইন্টারফেস মেশিন ওয়্যারিং এবং রক্ষণাবেক্ষণকে সহজ করতে পারে।

শিল্প ইথারনেট

ডি-কোড এবং এক্স-কোড কনফিগারেশনগুলি শিল্প নেটওয়ার্ক সংযোগের জন্য ব্যবহার করা যেতে পারে। স্বয়ংক্রিয় উত্পাদন লাইনে, ফিল্ড ডিভাইস, কন্ট্রোলার, সুইচ এবং অন্যান্য নেটওয়ার্ক সরঞ্জামগুলির মধ্যে যোগাযোগের জন্য নির্ভরযোগ্য ইথারনেট সংযোগগুলি গুরুত্বপূর্ণ।

রোবোটিক্স এবং মোশন সিস্টেম

রোবোটিক সরঞ্জামগুলি সংযোগকারীকে কম্পন এবং বারবার চলাচলের জন্য উন্মুক্ত করতে পারে। একটি থ্রেডেড কাপলিং সিস্টেম একটি যান্ত্রিক সংযোগ প্রদান করে যা স্বাভাবিক অপারেটিং অবস্থার অধীনে দুর্ঘটনাজনিত ঢিলা প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে।

আউটডোর এবং ওয়াশডাউন সরঞ্জাম

সঠিকভাবে মিলিত হলে একটি IP67 রেটিং সহ, উপযুক্ত M12 কনফিগারেশনগুলি এমন পরিবেশে ব্যবহার করা যেতে পারে যেখানে সরঞ্জামগুলি জল, ধুলো বা রুটিন পরিষ্কারের প্রক্রিয়াগুলির সম্মুখীন হতে পারে৷ নির্দিষ্ট সুরক্ষা স্তর অর্জনের জন্য সঠিক ইনস্টলেশন এবং সিলিং অপরিহার্য।

পাওয়ার ডিস্ট্রিবিউশন

এস-কোড এবং এল-কোড বিকল্পগুলি M12 প্ল্যাটফর্মকে কম-পাওয়ার সিগন্যালের বাইরে প্রসারিত করে। নির্বাচিত কনফিগারেশনের উপর নির্ভর করে, সিরিজটি শিল্প সরঞ্জামের জন্য উচ্চ-বর্তমান এসি বা ডিসি পাওয়ার সংযোগ সমর্থন করতে পারে।

কিভাবে আপনি সঠিক M12 সংযোগকারী নির্বাচন করা উচিত?

একটি পদ্ধতিগত নির্বাচন প্রক্রিয়া সামঞ্জস্যপূর্ণ সমস্যা এবং অপ্রয়োজনীয় প্রতিস্থাপন খরচ এড়াতে সাহায্য করতে পারে। অর্ডার দেওয়ার আগে, নিম্নলিখিত বিষয়গুলি মূল্যায়ন করুন:

1. আবেদন শনাক্ত করুন:সংযোগটি সেন্সর, ডেটা কমিউনিকেশন, পাওয়ার, মোটর, বা মিশ্র ফাংশনের উদ্দেশ্যে কিনা তা নির্ধারণ করুন।
2. কোডিং নিশ্চিত করুন:A, B, C, D, X, S, L, বা সরঞ্জাম ইন্টারফেসের উপর ভিত্তি করে অন্য প্রযোজ্য কনফিগারেশন নির্বাচন করুন।
3. পিন প্রয়োজনীয়তা পরীক্ষা করুন:নিশ্চিত করুন যে সমস্ত প্রয়োজনীয় পাওয়ার এবং সিগন্যাল সার্কিটের জন্য পরিচিতির সংখ্যা যথেষ্ট।
4. বৈদ্যুতিক রেটিং যাচাই করুন:প্রকৃত সিস্টেমের প্রয়োজনীয়তার সাথে সংযোগকারীর ভোল্টেজ এবং বর্তমান রেটিং তুলনা করুন।
5. পরিবেশগত অবস্থার মূল্যায়ন করুন:জল, ধুলো, রাসায়নিক, কম্পন, তাপমাত্রা এবং বহিরঙ্গন এক্সপোজার বিবেচনা করুন।
6. সুরক্ষা প্রয়োজনীয়তা নির্ধারণ করুন:শিল্ডেড সংস্করণ বিবেচনা করা যেতে পারে যেখানে ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ সংকেত অখণ্ডতা প্রভাবিত করতে পারে।
7. সমাপ্তি নির্বাচন করুন:সরঞ্জাম কাঠামোর উপর নির্ভর করে, বিকল্পগুলির মধ্যে সোল্ডার, ডিপ-সোল্ডার, ক্রিম্প বা ফ্লাইং-লিড সমাপ্তি অন্তর্ভুক্ত থাকতে পারে।
8. তারের প্রয়োজনীয়তা নিশ্চিত করুন:তারের উপাদান, দৈর্ঘ্য, নমনীয়তা, নমন ব্যাসার্ধ, এবং সংযোগকারীর অভিযোজন ইনস্টলেশন পরিবেশের সাথে মেলে।

একাধিক সংযোগকারী প্রকারের প্রকল্পগুলির জন্য, ডিভাইস, সংযোগকারী কোড, পিন গণনা, বৈদ্যুতিক ফাংশন, তারের স্পেসিফিকেশন, এবং মিলনের ইন্টারফেস দেখানো একটি সংযোগ সময়সূচী প্রস্তুত করাও কার্যকর। এটি সংগ্রহ এবং উত্পাদন দলের জন্য একটি ব্যবহারিক রেফারেন্স প্রদান করে।

ক্রেতাদের কি গুণমানের বিষয়গুলি পরীক্ষা করা উচিত?

শিল্প সংযোগকারীর গুণমান দীর্ঘমেয়াদী সংযোগের স্থায়িত্বের সাথে ঘনিষ্ঠভাবে সম্পর্কিত। যোগাযোগের উপকরণ, কলাই, সিলিং, সমাবেশের সামঞ্জস্যতা এবং বৈদ্যুতিক পরিদর্শনে উল্লেখযোগ্য পার্থক্য থাকার সময় একটি পণ্য বাহ্যিকভাবে একই রকম দেখতে পারে।

রিইউনিয়ন বলে যে এর M12 সিরিজে সোনার প্রলেপ, PA66 ইনসুলেটর এবং 3mΩ-এর বেশি নয় এমন একটি বিবৃত যোগাযোগ প্রতিরোধের সাথে পিতলের যোগাযোগ ব্যবহার করা হয়েছে। প্রস্তুতকারক প্রতিটি ইউনিট এবং ব্যাচ-স্তরের IP67 নিমজ্জন যাচাইকরণের জন্য 100% বৈদ্যুতিক পরীক্ষার বর্ণনাও করে। এর প্রকাশিত গুণমানের তথ্য আরও তালিকাভুক্ত করে ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, এবং RoHS সম্মতি এর গুণমান এবং সম্মতি কাঠামোর মধ্যে।

সংগ্রহকারী দলগুলির জন্য, নিম্নলিখিত মানের চেকপয়েন্টগুলি বিশেষভাবে কার্যকর:

• উপাদান এবং কলাই বৈশিষ্ট্য
• যোগাযোগ প্রতিরোধের এবং নিরোধক কর্মক্ষমতা
• আইপি সুরক্ষা যাচাইকরণ
• যান্ত্রিক মিলন-চক্রের প্রয়োজনীয়তা
• শিল্ডিং কর্মক্ষমতা যেখানে প্রযোজ্য
• বৈদ্যুতিক পরীক্ষার পদ্ধতি
• ব্যাচ ট্রেসেবিলিটি এবং পরিদর্শন ডকুমেন্টেশন
• তারের সমাবেশ এবং সমাপ্তির ধারাবাহিকতা

এই কারণগুলি একা ইউনিট মূল্যের চেয়ে শিল্প সংযোগকারীর মূল্যায়নের জন্য আরও সম্পূর্ণ ভিত্তি প্রদান করে। OEM এবং ভলিউম প্রকল্পের জন্য, ইঞ্জিনিয়ারিং সমর্থন, কাস্টমাইজেশন ক্ষমতা, উত্পাদন ট্রেসেবিলিটি, এবং ডেলিভারি সামঞ্জস্য মোট সংগ্রহ মূল্যকে প্রভাবিত করতে পারে।

M12 Industrial Connectors সম্পর্কিত প্রায়শ জিজ্ঞাস্য প্রশ্নাবলী

একটি M12 সিরিজ শিল্প সংযোগকারী কি?

একটি M12 সিরিজ ইন্ডাস্ট্রিয়াল কানেক্টর হল একটি কমপ্যাক্ট সার্কুলার কানেক্টর যার নামমাত্র 12 মিমি থ্রেডেড ইন্টারফেস রয়েছে। এটি ব্যাপকভাবে শিল্প সেন্সর, অ্যাকুয়েটর, অটোমেশন সরঞ্জাম, যোগাযোগ নেটওয়ার্ক এবং পাওয়ার সংযোগের জন্য ব্যবহৃত হয়। বিভিন্ন কোডিং এবং পিন কনফিগারেশন একই সাধারণ সংযোগকারী প্ল্যাটফর্মকে বিভিন্ন অ্যাপ্লিকেশন পরিবেশন করার অনুমতি দেয়।

একটি M12 সংযোগকারী জলরোধী?

উপযুক্ত M12 কনফিগারেশন সঠিকভাবে মিলিত হলে IP67 সুরক্ষা অর্জন করতে পারে। এর অর্থ হল নির্দিষ্ট পণ্যটি সংজ্ঞায়িত পরীক্ষার শর্তে ধুলো প্রবেশ এবং অস্থায়ী জল নিমজ্জনের বিরুদ্ধে সুরক্ষা প্রদান করতে পারে। প্রকৃত কর্মক্ষমতা সঠিক মিলন, সিলিং উপাদান, ইনস্টলেশন, এবং পণ্য কনফিগারেশনের উপর নির্ভর করে।

A-কোড এবং D-কোড M12 সংযোগকারীর মধ্যে পার্থক্য কি?

A-কোড M12 সংযোগকারীগুলি সাধারণত সেন্সর, অ্যাকুয়েটর, IO-Link এবং সাধারণ সংকেত বা DC অ্যাপ্লিকেশনগুলির জন্য ব্যবহৃত হয়, যখন D-কোড সংস্করণগুলি প্রাথমিকভাবে শিল্প ইথারনেট অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়। কোডিং ভুল সংযোগকারী প্রকারকে দুর্ঘটনাক্রমে মিলিত হওয়া থেকে বাধা দেয়।

M12 সংযোগকারী কি শক্তি এবং ডেটা উভয়ই বহন করতে পারে?

হ্যাঁ, কনফিগারেশনের উপর নির্ভর করে। নির্দিষ্ট A-কোড ব্যবস্থাগুলি পাওয়ার এবং সিগন্যাল ফাংশনগুলিকে একত্রিত করতে পারে, যখন উচ্চ ক্ষমতা এবং পৃথক ডেটা যোগাযোগের প্রয়োজন এমন অ্যাপ্লিকেশনগুলি তাদের নিজ নিজ সার্কিটের জন্য বিভিন্ন M12 কোড ব্যবহার করতে পারে।

আমি কিভাবে আমার মেশিনের জন্য সঠিক M12 সংযোগকারী নির্বাচন করব?

ডিভাইস ইন্টারফেস দিয়ে শুরু করুন এবং প্রয়োজনীয় কোডিং, পিন কাউন্ট, ভোল্টেজ, কারেন্ট, যোগাযোগ প্রোটোকল, শিল্ডিং, সুরক্ষা রেটিং, তারের ধরন এবং সমাপ্তি পদ্ধতি সনাক্ত করুন। যদি সংযোগকারী একটি প্রতিস্থাপন উপাদান হয়, তাহলে মূল অংশ নম্বর বা সরঞ্জাম অঙ্কনের সাথে মেলে।

উপসংহার

M12 সিরিজের শিল্প সংযোগকারী আধুনিক অটোমেশন সিস্টেমের জন্য একটি মানসম্মত এবং অভিযোজিত সংযোগ সমাধান প্রদান করে। এর কোডিং বিকল্পের পরিসর, পিন কনফিগারেশন, বৈদ্যুতিক রেটিং, শিল্ডিং পছন্দ এবং IP67 সুরক্ষা এটিকে সেন্সর এবং IO-Link ডিভাইস থেকে শুরু করে শিল্প ইথারনেট এবং উচ্চ-বর্তমান পাওয়ার অ্যাপ্লিকেশনগুলিতে সবকিছু সমর্থন করতে দেয়। OEMs, সিস্টেম ইন্টিগ্রেটর, এবং শিল্প সরঞ্জাম প্রস্তুতকারকদের জন্য, সম্পূর্ণ বৈদ্যুতিক এবং পরিবেশগত স্পেসিফিকেশন অনুযায়ী সংযোগকারী নির্বাচন করা নির্ভরযোগ্য ক্ষেত্রের কর্মক্ষমতার জন্য অপরিহার্য। আপনার অ্যাপ্লিকেশনের জন্য উপযুক্ত কনফিগারেশন, কাস্টমাইজড ক্যাবল অ্যাসেম্বলি বা ভলিউম সলিউশন নির্বাচন করতে সাহায্যের প্রয়োজন হলে,আমাদের সাথে যোগাযোগ করুনরিইউনিয়নের ইঞ্জিনিয়ারিং এবং প্রোডাকশন টিমের সাথে আপনার প্রয়োজনীয়তা নিয়ে আলোচনা করতে।
