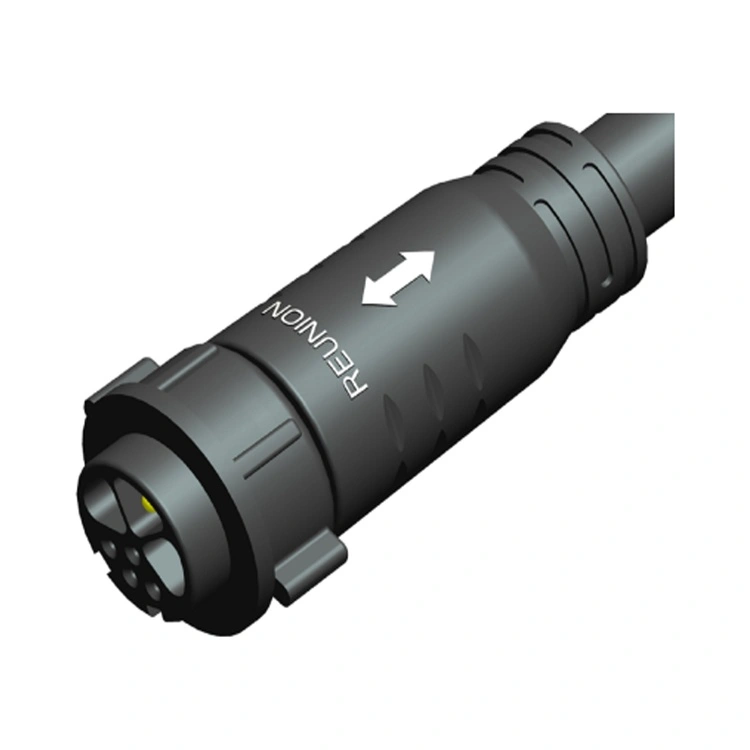

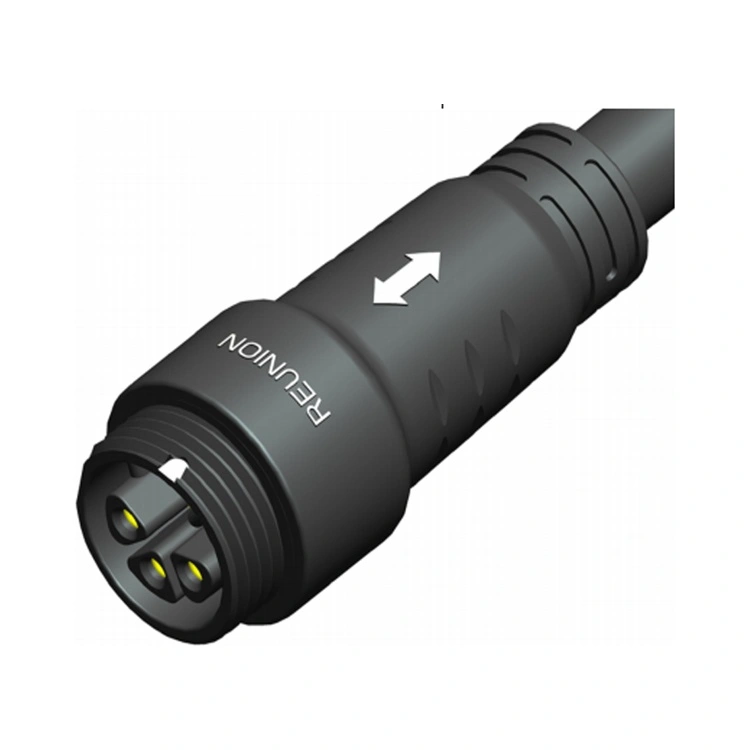

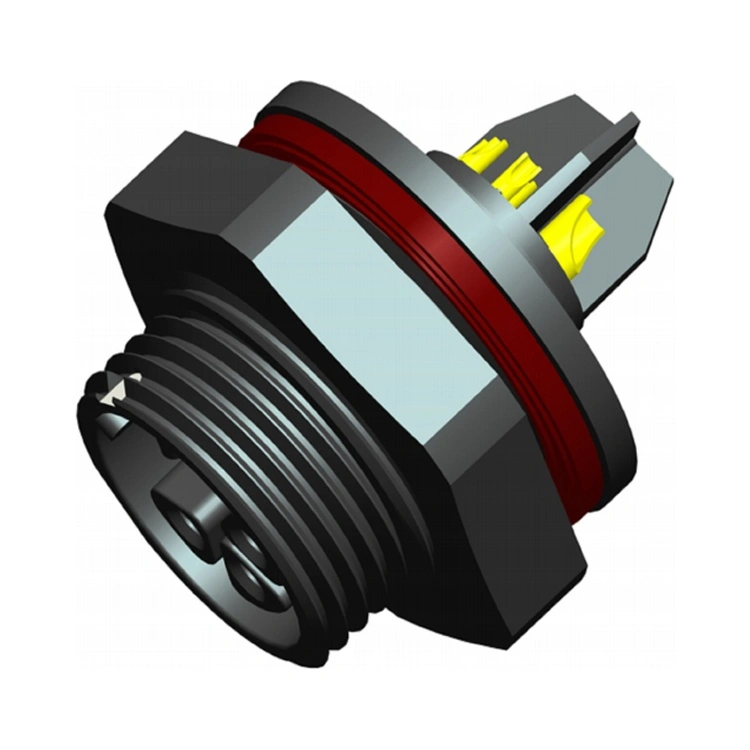

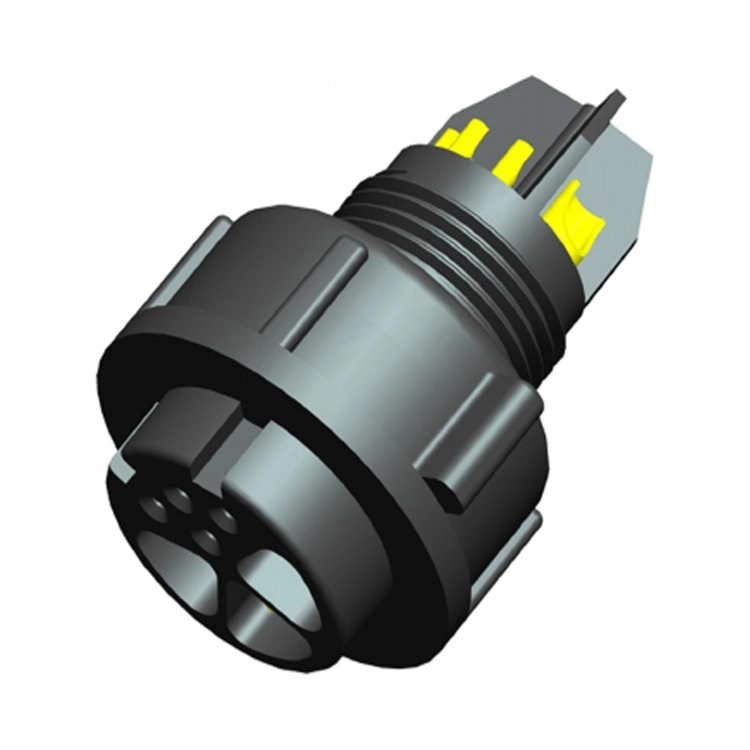

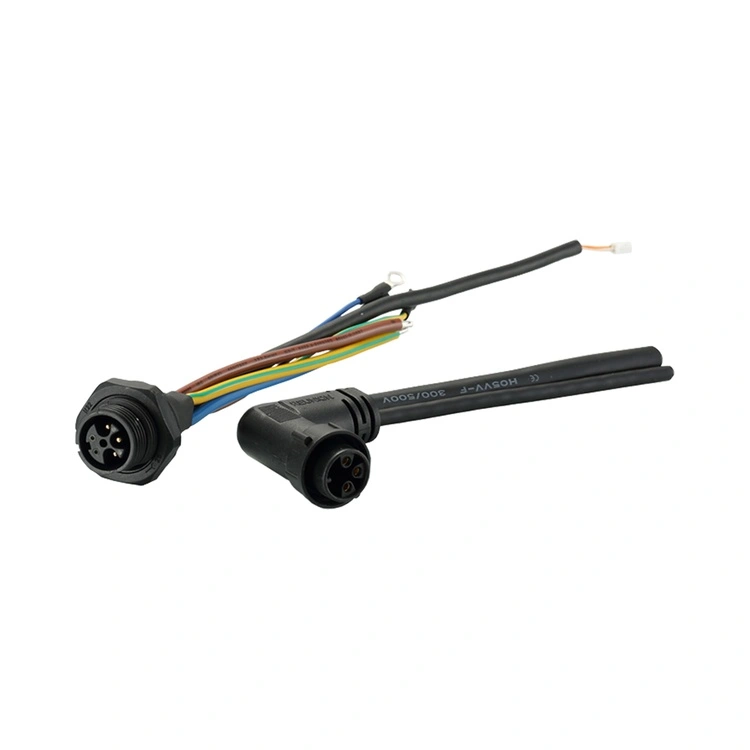

এম সিরিজ পাওয়ার এবং সিগন্যাল হাইব্রিড সংযোগকারী হল রিইউনিয়নের একীভূত আন্তঃসংযোগ সমাধান একটি একক, কমপ্যাক্ট হাউজিংয়ের মধ্যে পাওয়ার এবং ডেটা ট্রান্সমিশন উভয়েরই প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য। এই সংযোজকটি M-সিরিজের শক্তিশালী পরিবেশগত সিলিং এবং থ্রেডেড লকিং প্রক্রিয়াকে হাইব্রিড পাওয়ার-সিগন্যাল কনট্যাক্ট কনফিগারেশনের সাথে একত্রিত করে — আলাদা পাওয়ার এবং সিগন্যাল তারের প্রয়োজনীয়তা দূর করে।
পাওয়ার কন্টাক্টগুলি 14 AWG পর্যন্ত ওয়্যার গেজ সহ সুরক্ষিত, কম-প্রতিরোধের সংযোগের জন্য ডিজাইন করা হয়েছে, যখন সংকেত পরিচিতিগুলিকে রক্ষা করা হয় এবং ক্রসস্টালকে ছোট করার জন্য অবস্থান করা হয়। রিইউনিয়ন একটি উল্লম্বভাবে সমন্বিত প্রক্রিয়ার মাধ্যমে M সিরিজ তৈরি করে- স্বয়ংক্রিয় সমাবেশ এবং 100% বৈদ্যুতিক পরীক্ষার মাধ্যমে নির্ভুল মেশিনিং থেকে। কমপ্যাক্ট ইন্ডাস্ট্রিয়াল ইকুইপমেন্ট, রোবোটিক্স বা স্বয়ংক্রিয় সিস্টেম ডিজাইন করা প্রকৌশলীদের জন্য, এই সংযোগকারী একটি নির্ভরযোগ্য, দক্ষ সমাধান প্রদান করে যা তারের জটিলতা এবং প্যানেলের স্থানের প্রয়োজনীয়তা হ্রাস করে।
| বৈশিষ্ট্য | সুবিধা |
| এক সংযোগকারীতে পাওয়ার এবং সিগন্যাল | একটি একক ইন্টারফেসে পাওয়ার ডেলিভারি (22A পর্যন্ত) এবং সিগন্যাল ট্রান্সমিশনকে একত্রিত করে—প্যানেলের স্থান, তারের সংখ্যা এবং ইনস্টলেশনের সময় হ্রাস করে। |
| IP67 এনভায়রনমেন্টাল সিলিং | ধুলো-আঁটসাঁট এবং অস্থায়ী নিমজ্জনের বিরুদ্ধে সুরক্ষিত—শিল্প, ওয়াশডাউন এবং বাইরের পরিবেশের জন্য নির্ভরযোগ্য। |
| থ্রেডেড লকিং মেকানিজম | কম্পন-প্রতিরোধী সঙ্গম-উচ্চ-কম্পন অ্যাপ্লিকেশনগুলিতে দুর্ঘটনাজনিত সংযোগ বিচ্ছিন্ন হওয়া প্রতিরোধ করে। |
| একাধিক পাওয়ার-সিগন্যাল কনফিগারেশন | 1M সিরিজ 2+4Pin, 7Pin এবং 9Pin 2M সিরিজ 3+2, 3+4Pin, এবং 9Pin—বিভিন্ন পাওয়ার এবং সিগন্যাল প্রয়োজনীয়তার সাথে খাপ খায়। |
| গোল্ড প্লেটেড পরিচিতি | কম যোগাযোগ প্রতিরোধ এবং জারা সুরক্ষা - শত শত সঙ্গম চক্রের কর্মক্ষমতা বজায় রাখে। |
| -40°C থেকে +105°C অপারেশন | প্রশস্ত তাপমাত্রা পরিসীমা চরম শিল্প এবং বহিরঙ্গন অবস্থার কভার করে। |
| নমনীয় সমাপ্তি বিকল্প | সোল্ডার, ডিপ-সোল্ডার এবং পিসিবি—বিভিন্ন সমাবেশ পদ্ধতির সাথে খাপ খায়। |
| প্যারামিটার | 1M সিরিজ | 2M সিরিজ |
| যোগাযোগ কনফিগারেশন | 2+4পিন, 7পিন, 8পিন | 3+2পিন, 3+4পিন, 9পিন |
| পাওয়ার কারেন্ট | 12A | 22A |
| পাওয়ার ভোল্টেজ | 250V | 800V |
| সিগন্যাল কারেন্ট | 6A | 9A |
| সংকেত ভোল্টেজ | 50V এসি/ডিসি পর্যন্ত | |
| অন্তরণ প্রতিরোধের | ≥2000MΩ | ≥2000MΩ |
| সঙ্গম চক্র | ≥1000 বার | ≥1000 বার |
| অপারেটিং তাপমাত্রা | -40°C ~ +105°C | -40°C ~ +105°C |
| সুরক্ষা রেটিং | IP67 (সংযোজন শর্ত) | IP67 (সংযোজন শর্ত) |
| হাউজিং উপাদান | PA6 | PA6 |
| যোগাযোগের উপাদান | সোনার প্রলেপ সহ তামার খাদ | সোনার প্রলেপ সহ তামার খাদ |
এম সিরিজ পাওয়ার এবং সিগন্যাল হাইব্রিড সংযোগকারী শিল্পগুলিতে মোতায়েন করা হয়েছে যেখানে সম্মিলিত পাওয়ার-সিগন্যাল সংযোগ সরঞ্জামের নকশাকে সহজ করে এবং ইনস্টলেশন জটিলতা হ্রাস করে৷
রোবোটিক্স – মোটর পাওয়ার + এনকোডার প্রতিক্রিয়া, এন্ড-অফ-আর্ম টুলিং পাওয়ার + সেন্সর সংকেত।
ইন্ডাস্ট্রিয়াল অটোমেশন – অ্যাকচুয়েটর পাওয়ার + পজিশন ফিডব্যাক, ভালভ কন্ট্রোল + স্ট্যাটাস মনিটরিং।
মেডিকেল ডিভাইস – পাম্প পাওয়ার + ফ্লো সেন্সর সিগন্যাল, ডায়াগনস্টিক ইকুইপমেন্ট পাওয়ার + ডেটা।
LED আলো – উচ্চ-শক্তি LED ড্রাইভার + DALI/DMX নিয়ন্ত্রণ সংকেত।
ইন্ডাস্ট্রিয়াল সেন্সর – সেন্সর পাওয়ার + আইও-লিঙ্ক যোগাযোগ।
অটোমোটিভ ম্যানুফ্যাকচারিং – অ্যাসেম্বলি লাইন ইকুইপমেন্ট পাওয়ার + কন্ট্রোল সিগন্যাল।
পুনর্নবীকরণযোগ্য শক্তি – সোলার ট্র্যাকার পাওয়ার + অবস্থান প্রতিক্রিয়া।
| সার্টিফিকেশন | ব্যাপ্তি |
| ISO 9001:2015 | গুণমান ব্যবস্থাপনা—ডিজাইন, উৎপাদন, এবং বিক্রয়োত্তর সেবা। |
| ISO 14001:2015 | পরিবেশ ব্যবস্থাপনা - যাচাইকৃত বর্জ্য হ্রাস এবং টেকসই অনুশীলন। |
| ISO 13485:2016 | মেডিকেল ডিভাইসের গুণমান ব্যবস্থাপনা—এম সিরিজের জন্য প্রযোজ্য যা ডায়াগনস্টিক বা পর্যবেক্ষণ সরঞ্জামে ব্যবহৃত হয়। |
| ইউএল স্বীকৃত | উত্তর আমেরিকার বাজারের জন্য উপাদান-স্তরের নিরাপত্তা শংসাপত্র। |
| RoHS | বিপজ্জনক পদার্থের সীমাবদ্ধতা - EU নির্দেশাবলীর সাথে সম্মতি। |
রিইউনিয়নের এম সিরিজ উৎপাদন লাইন কঠোর প্রক্রিয়া নিয়ন্ত্রণের অধীনে কাজ করে। IP67 সিলিং প্রকৃত নিমজ্জন পরীক্ষার মাধ্যমে প্রতিটি উত্পাদন ব্যাচে যাচাই করা হয়। পরীক্ষার রেকর্ড, উপাদান সার্টিফিকেট, এবং পরিদর্শন রিপোর্ট প্রতিটি ব্যাচ জন্য রাখা হয়.

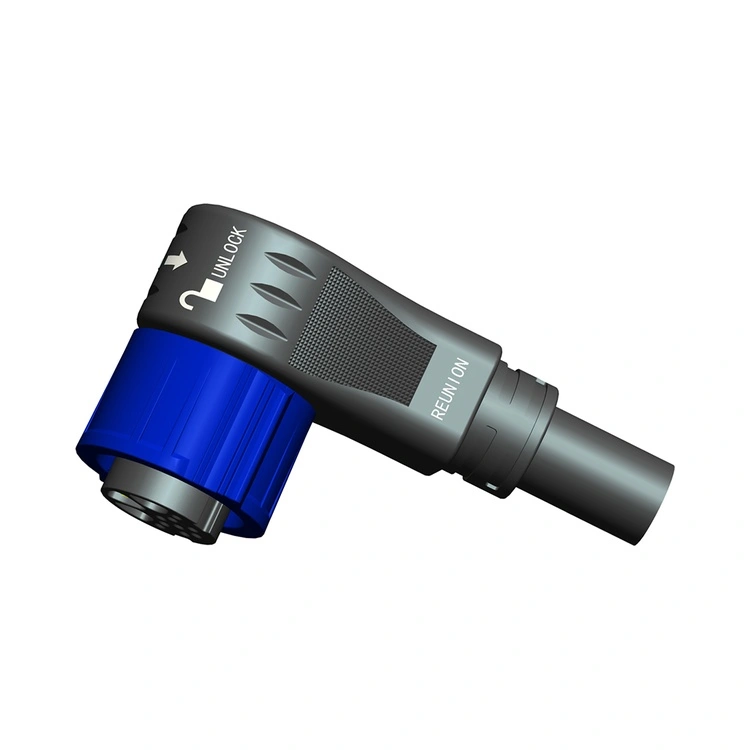

উভয় সংযোগকারী একটি একক ইন্টারফেসে শক্তি এবং সংকেতকে একত্রিত করে, কিন্তু তারা বিভিন্ন অ্যাপ্লিকেশনের চাহিদা পূরণ করে:
| দৃষ্টিভঙ্গি | এম সিরিজ হাইব্রিড | X সিরিজ হাইব্রিড |
| লকিং মেকানিজম | থ্রেডেড লকিং সিস্টেম | দ্রুত ঘূর্ণন লকিং সিস্টেম |
| সিলিং | IP67 (মান) | IP67 (মান) |
| পাওয়ার রেটিং | 22A পর্যন্ত | 30A পর্যন্ত |
| শেল সাইজ | 1M, 2M সিরিজ | 1X, 3X সিরিজ |
| প্রাথমিক আবেদন | শিল্প, রোবোটিক্স, LED আলো, | পরীক্ষার সরঞ্জাম, রোবোটিক্স, ব্যাটারি, শক্তি, LED ডিসপ্লে |
