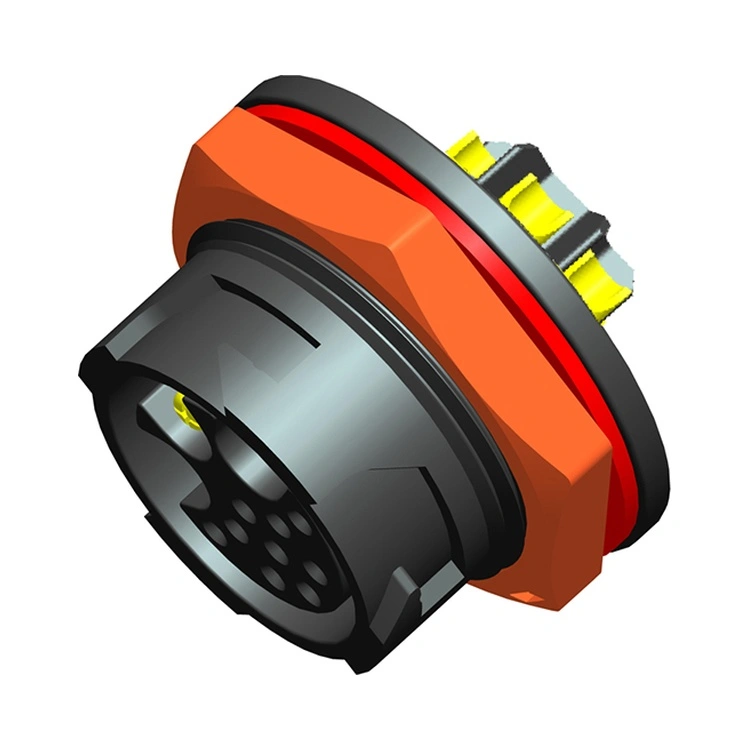

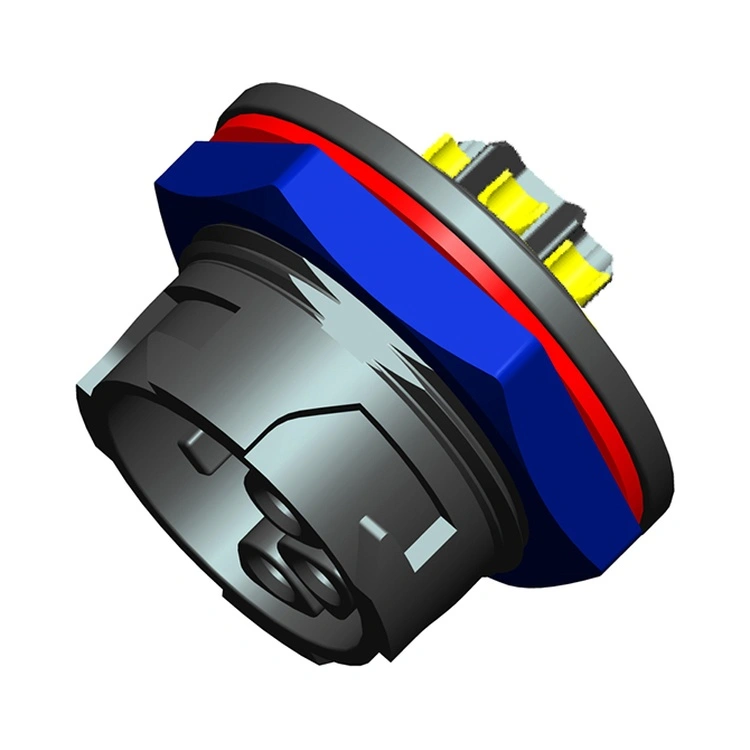

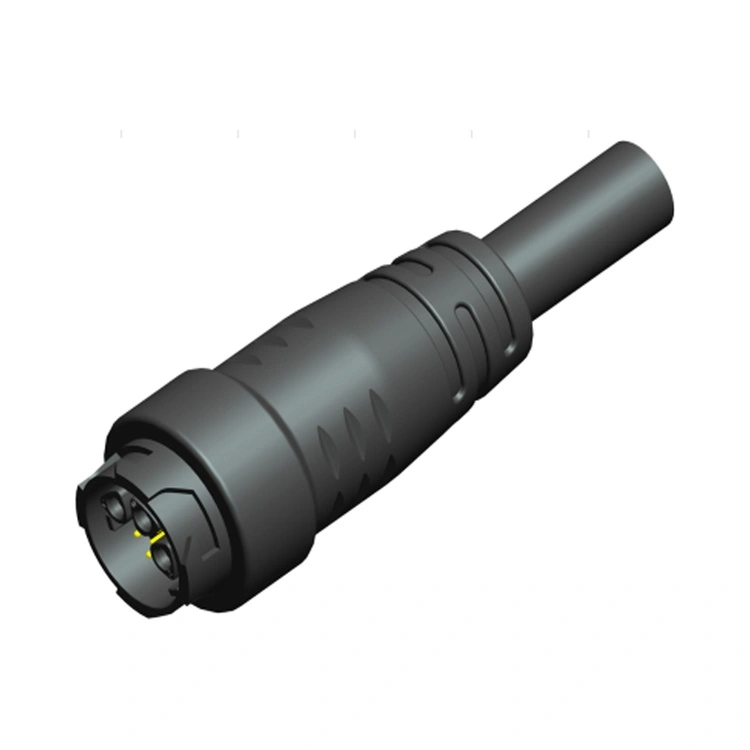

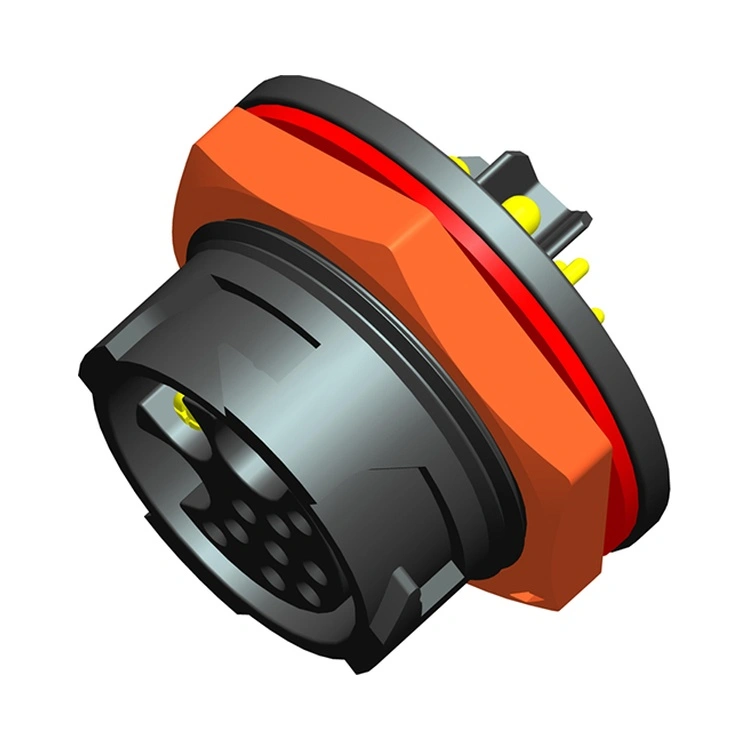

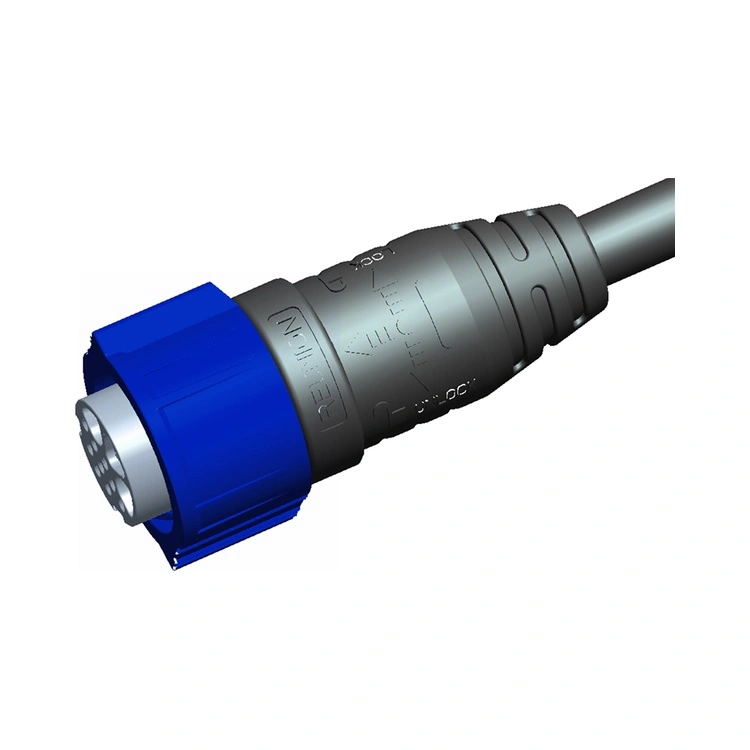

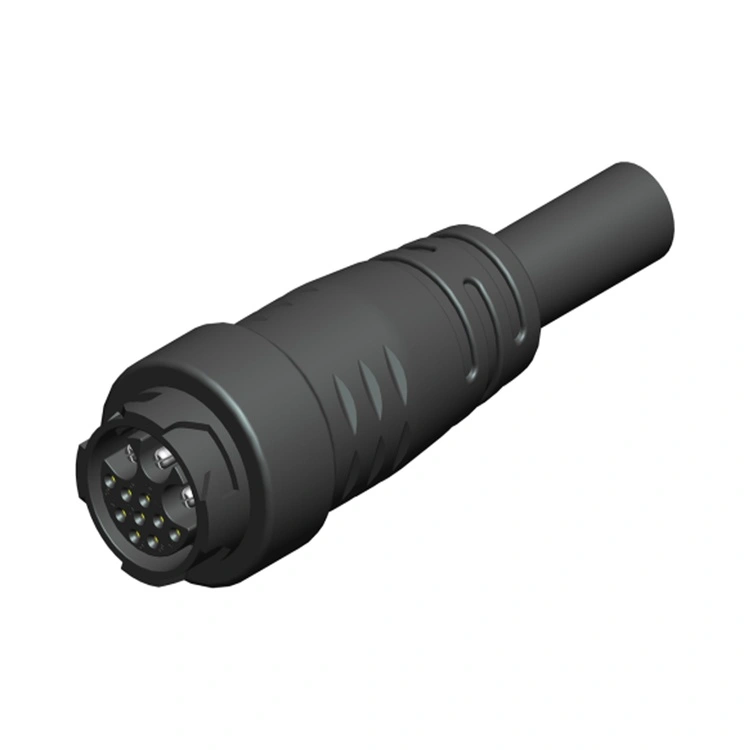

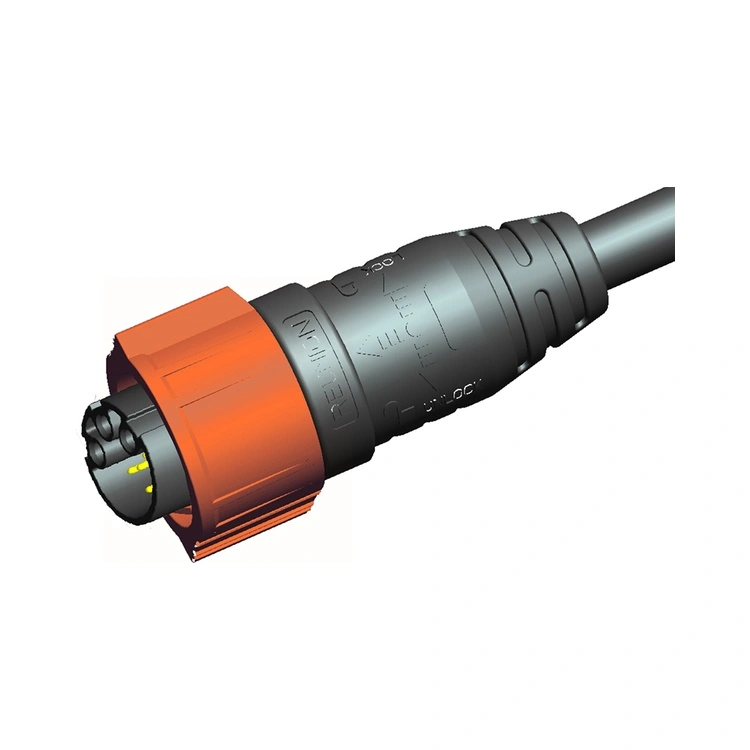

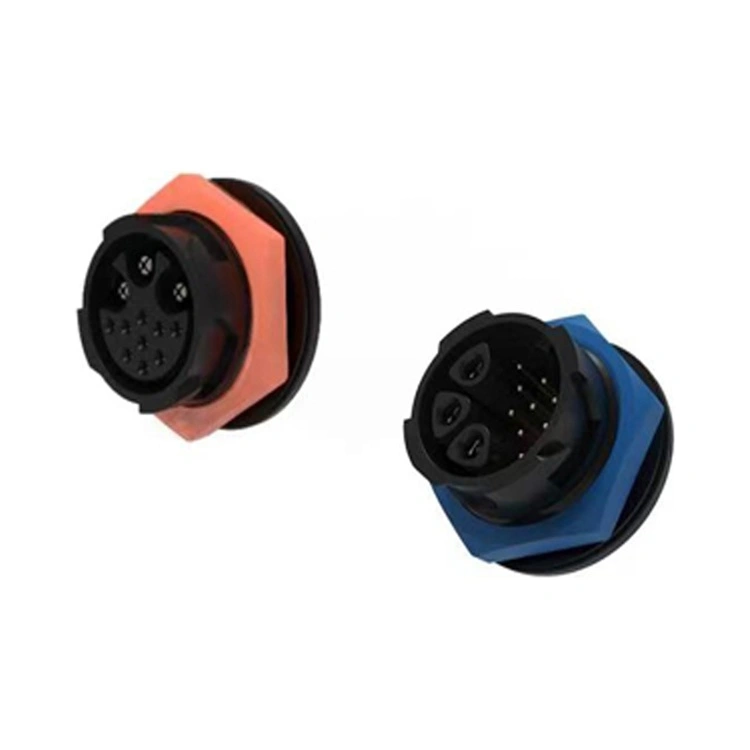

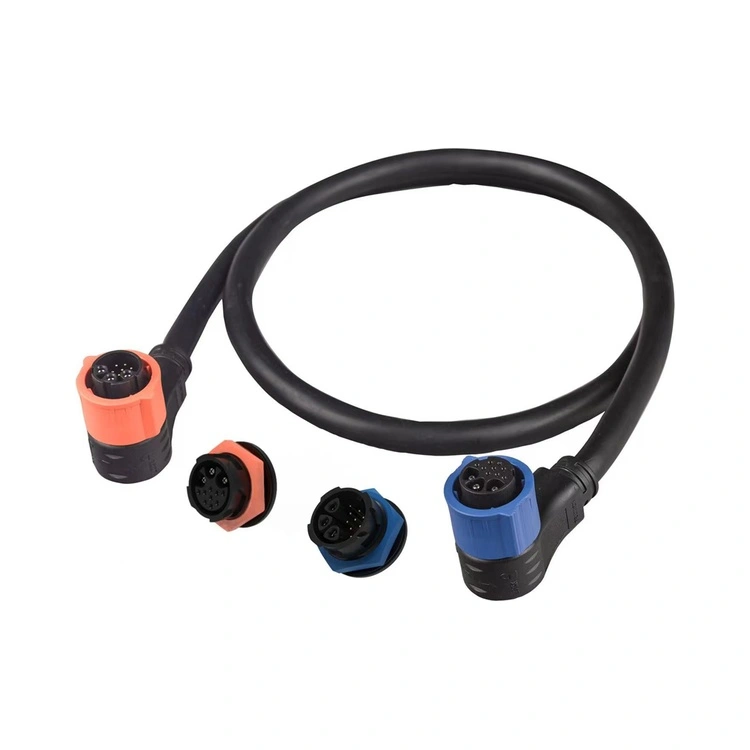

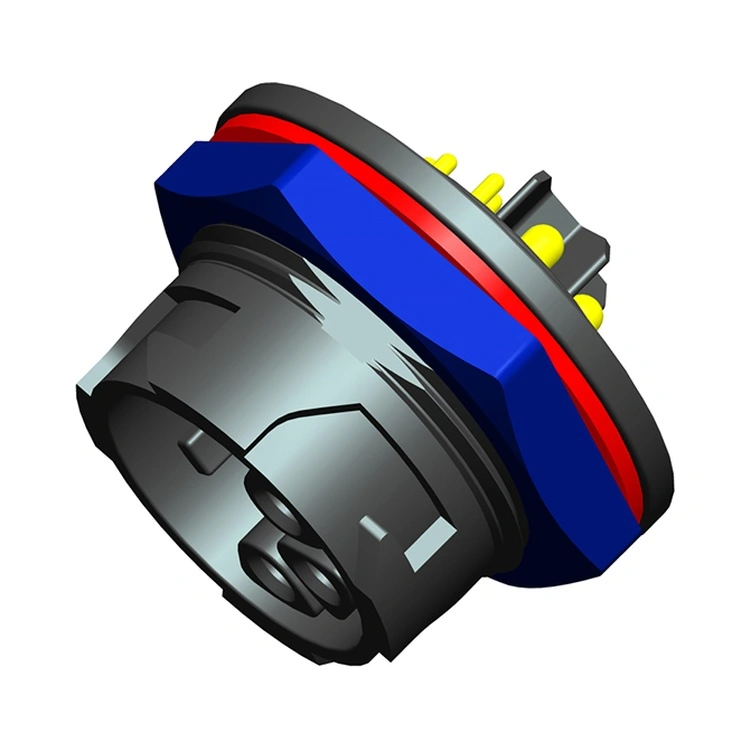

X সিরিজ পাওয়ার এবং সিগন্যাল হাইব্রিড সংযোগকারী হল রিইউনিয়নের উদ্ভাবনী আন্তঃসংযোগ সমাধান যা একটি একক, স্থান-সংরক্ষণের আবাসনে পাওয়ার ডেলিভারি এবং সিগন্যাল ট্রান্সমিশনকে একত্রিত করে। এই সংযোগকারীটি একটি ইন্টারফেসে একাধিক সংযোগের ধরনকে একীভূত করার মাধ্যমে প্যানেলের স্থান, তারের সংখ্যা এবং ইনস্টলেশন জটিলতা কমাতে সরঞ্জাম প্রস্তুতকারকদের ক্রমবর্ধমান চাহিদার সমাধান করে।
পাওয়ার কন্টাক্টগুলি সুরক্ষিত, কম-প্রতিরোধী সংযোগের জন্য ডিজাইন করা হয়েছে, যখন সংকেত পরিচিতিগুলিকে রক্ষা করা হয় এবং ক্রসস্টালকে ছোট করার জন্য অবস্থান করা হয়। রিইউনিয়ন একটি উল্লম্বভাবে সমন্বিত প্রক্রিয়ার মাধ্যমে X সিরিজ তৈরি করে - স্বয়ংক্রিয় সমাবেশ এবং 100% বৈদ্যুতিক পরীক্ষার মাধ্যমে নির্ভুল মেশিনিং এবং ইনজেকশন ছাঁচনির্মাণ থেকে। উন্নত শিল্প সরঞ্জাম, ব্যাটারি, শক্তি, ইবাইক, LED, বা রোবোটিক্স ডিজাইন করা প্রকৌশলীদের জন্য, এই সংযোগকারী একটি নির্ভরযোগ্য, দক্ষ সমাধান প্রদান করে যা ওয়্যারিংকে সহজ করে এবং সামগ্রিক সিস্টেমের পদচিহ্নকে কমিয়ে দেয়।
| বৈশিষ্ট্য | সুবিধা |
| এক সংযোগকারীতে পাওয়ার এবং সিগন্যাল | একটি একক ইন্টারফেসে পাওয়ার ডেলিভারি (30A পর্যন্ত) এবং সিগন্যাল ট্রান্সমিশনকে একত্রিত করে—প্যানেলের স্থান এবং তারের সংখ্যা হ্রাস করে। |

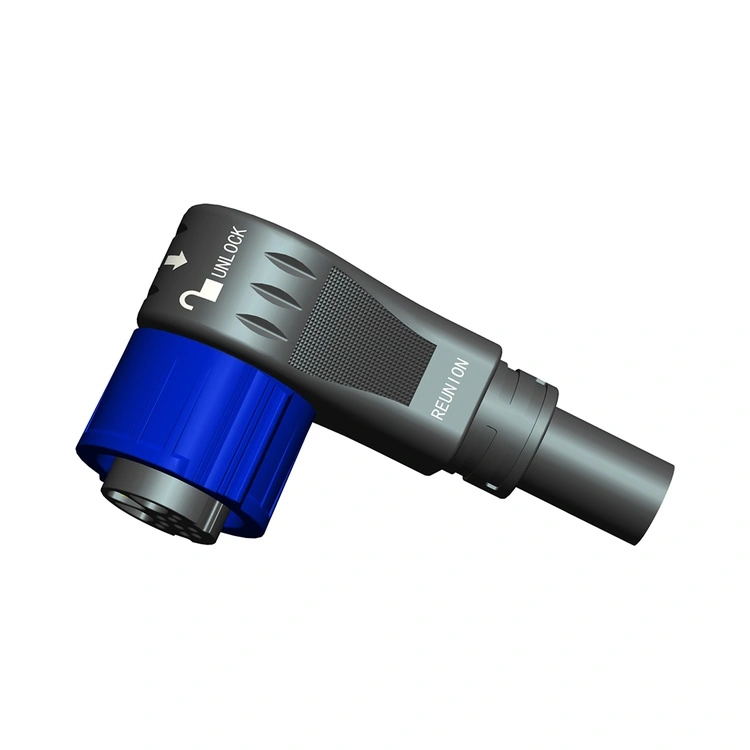

| দ্রুত ঘূর্ণন লকিং সিস্টেম | শ্রবণযোগ্য লক নিশ্চিতকরণের সাথে দ্রুত, এক-হাতে সঙ্গম — ইনস্টলেশন এবং রক্ষণাবেক্ষণের সময় হ্রাস করে। |
| IP67 এনভায়রনমেন্টাল সিলিং | ধুলো-আঁটসাঁট এবং অস্থায়ী নিমজ্জনের বিরুদ্ধে সুরক্ষিত — শিল্প এবং বহিরঙ্গন অ্যাপ্লিকেশনের জন্য নির্ভরযোগ্য। |
| একাধিক পাওয়ার-সিগন্যাল কনফিগারেশন | 1X সিরিজ: 2+4পিন 3X সিরিজ: 3+9 পিন -বিভিন্ন শক্তি এবং সংকেতের প্রয়োজনীয়তার সাথে খাপ খায়। |
| প্লাস্টিকের হাউজিং | নাইলন উপাদান—UL94-V0, জারা-প্রতিরোধী, পরিধান-প্রতিরোধী |
| গোল্ড প্লেটেড পরিচিতি | কম যোগাযোগ প্রতিরোধ এবং জারা সুরক্ষা - শত শত সঙ্গম চক্রের কর্মক্ষমতা বজায় রাখে। |
| -40°C থেকে +105°C অপারেশন | প্রশস্ত তাপমাত্রা পরিসীমা চরম শিল্প এবং বহিরঙ্গন অবস্থার কভার করে। |
| প্যারামিটার | স্পেসিফিকেশন |
| যোগাযোগ কনফিগারেশন | 3 শক্তি + 9 সংকেত |
| পাওয়ার যোগাযোগ বর্তমান | যোগাযোগ প্রতি 30A পর্যন্ত |
| পাওয়ার ভোল্টেজ | 300V AC/DC পর্যন্ত |
| সংকেত যোগাযোগ বর্তমান | যোগাযোগ প্রতি 5A পর্যন্ত |
| সংকেত ভোল্টেজ | 30V ডিসি পর্যন্ত |
| যোগাযোগ প্রতিরোধ | ≤5mΩ |
| অন্তরণ প্রতিরোধের | ≥2000MΩ |
| ডাইলেকট্রিক প্রতিরোধ | 1500V AC 1 মিনিটের জন্য |
| সঙ্গম চক্র | ≥1,000 বার |
| অপারেটিং তাপমাত্রা | -40°C ~ +105°C |
| সুরক্ষা রেটিং | IP67 (সংযোজন শর্ত) |
| হাউজিং উপাদান | PA6+GF কালো রঙ |
| যোগাযোগের উপাদান | C54400 এবং C3602 সোনার প্রলেপ এবং নেল প্রলেপ |

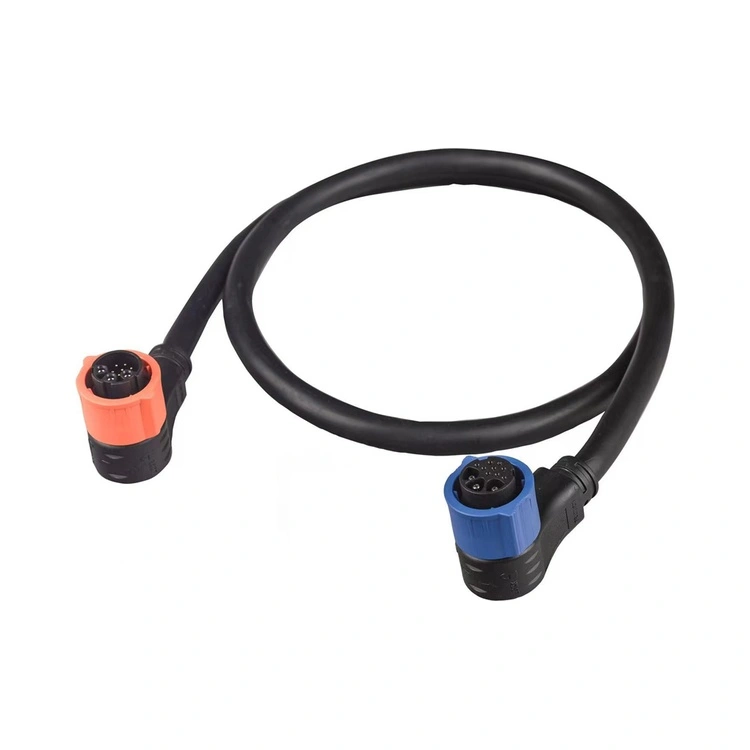

| তারের প্রস্থান | সোজা বা সমকোণ |
| দৃষ্টিভঙ্গি | রিইউনিয়ন এক্স সিরিজ হাইব্রিড | আলাদা পাওয়ার + সিগন্যাল সংযোগকারী | প্রিমিয়াম ইউরোপীয় হাইব্রিড সংযোগকারী ব্র্যান্ড |
| প্যানেল স্পেস | একটি প্যানেল কাটআউট প্রয়োজন | দুটি প্যানেল কাটআউট প্রয়োজন | একটি প্যানেল কাটআউট |
| তারের গণনা | একটি তারের প্রয়োজন | দুটি তারের প্রয়োজন | একটি তারের |
| দাম | ভলিউম-বান্ধব মূল্য | কম উপাদান খরচ, উচ্চ ইনস্টলেশন খরচ | 3-4× বেশি |
| ইনস্টলেশন সময় | হ্রাস (এক সংযোগকারী) | বর্ধিত (দুটি সংযোগকারী) | হ্রাস করা হয়েছে |
| IP67 সিলিং | স্ট্যান্ডার্ড | পরিবর্তনশীল | স্ট্যান্ডার্ড |
| যোগাযোগ কনফিগারেশন | একাধিক বিকল্প - ব্যাপক | কাস্টমাইজযোগ্য | সীমিত পরিসর |
| পাওয়ার রেটিং | 30A পর্যন্ত | অনুরূপ | অনুরূপ |
| 100% বৈদ্যুতিক পরীক্ষা | প্রতিটি ইউনিট | নমুনা ভিত্তিক | নমুনা ভিত্তিক |
| ট্রেসেবিলিটি | ইআরপি ট্রেসযোগ্য | পরিবর্তনশীল | হ্যাঁ |
| সীসা সময় | 12-15 দিন | 4-8 সপ্তাহ | 4-8 সপ্তাহ |
| কাস্টমাইজেশন | কম MOQ | পরিবর্তনশীল | উচ্চ MOQ |
পুনর্মিলনের সুবিধা: আপনি ইউরোপীয় ব্র্যান্ডের প্রিমিয়াম খরচ ছাড়াই সাশ্রয়ী মূল্যে সমন্বিত পাওয়ার-সিগন্যাল সংযোগ, প্যানেলের স্থানের প্রয়োজনীয়তা হ্রাস এবং সরলীকৃত কেবল পরিচালনা পান।
| সার্টিফিকেশন | ব্যাপ্তি |
| ISO 9001:2015 | গুণমান ব্যবস্থাপনা—ডিজাইন, উৎপাদন, এবং বিক্রয়োত্তর সেবা। |
| ISO 14001:2015 | পরিবেশ ব্যবস্থাপনা - যাচাইকৃত বর্জ্য হ্রাস এবং টেকসই অনুশীলন। |
| ISO 13485:2016 | মেডিক্যাল ডিভাইসের গুণমান ব্যবস্থাপনা — ডায়াগনস্টিক বা পর্যবেক্ষণ সরঞ্জামে ব্যবহৃত X সিরিজের জন্য প্রযোজ্য। |
| ইউএল স্বীকৃত | উত্তর আমেরিকার বাজারের জন্য উপাদান-স্তরের নিরাপত্তা শংসাপত্র। |
| RoHS | বিপজ্জনক পদার্থের সীমাবদ্ধতা - EU নির্দেশাবলীর সাথে সম্মতি। |
রিইউনিয়নের এক্স সিরিজ উত্পাদন লাইন কঠোর প্রক্রিয়া নিয়ন্ত্রণের অধীনে কাজ করে। IP67 সিলিং প্রকৃত নিমজ্জন পরীক্ষার মাধ্যমে প্রতিটি উত্পাদন ব্যাচে যাচাই করা হয়। পরীক্ষার রেকর্ড, উপাদান সার্টিফিকেট, এবং পরিদর্শন রিপোর্ট প্রতিটি ব্যাচ জন্য রাখা হয়.
প্রাথমিক সুবিধা হলস্থান এবং তারের দক্ষতা. একটি হাইব্রিড সংযোগকারী:
প্যানেল কাটআউট কমায়- একটি সংযোগকারী বনাম দুই বা তিনটি পৃথক সংযোগকারী।
তারের সংখ্যা হ্রাস করে- একটি তারের সমাবেশ বনাম একাধিক তারের।
ইনস্টলেশন সহজ করে- এক মিলন অপারেশন বনাম একাধিক অপারেশন।
সম্ভাব্য ব্যর্থতা পয়েন্ট হ্রাস- কম সংযোগ মানে ব্যর্থতার কম পয়েন্ট।
তারের ব্যবস্থাপনা উন্নত করে- একটি তারের রুট করা সহজ এবং নিরাপদ।
সীমিত প্যানেল স্থান সহ সরঞ্জামগুলির জন্য - যেমন মেডিকেল ডিভাইস, রোবোটিক্স বা কমপ্যাক্ট শিল্প নিয়ন্ত্রণগুলি - হাইব্রিড সংযোগকারী প্রায়শই অপরিহার্য।
পুনর্মিলন নিম্নলিখিত ইনস্টলেশন অনুশীলনের সুপারিশ করে:
সঙ্গম- শ্রবণযোগ্য ক্লিক লক নিশ্চিত না হওয়া পর্যন্ত দৃঢ়ভাবে চাপুন।
ও-রিং পরিদর্শন- যদি বিকৃতি, ক্র্যাকিং বা শক্ত হয়ে যাওয়া দৃশ্যমান হয় তাহলে ও-রিংটি প্রতিস্থাপন করুন।
তারের বাঁক ব্যাসার্ধ- ন্যূনতম বজায় রাখুন5× তারের ব্যাস সংযোগকারী এন্ট্রি এ.
ওরিয়েন্টেশন- আউটডোর/ওয়াশডাউন ইনস্টলেশনের জন্য ওরিয়েন্ট ক্যাবল নিচের দিকে প্রস্থান করুন।
