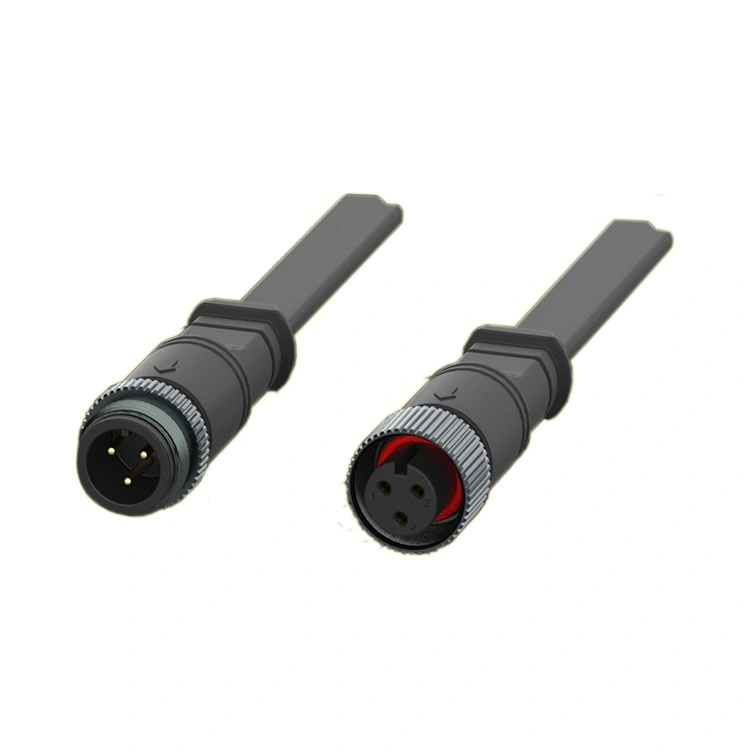

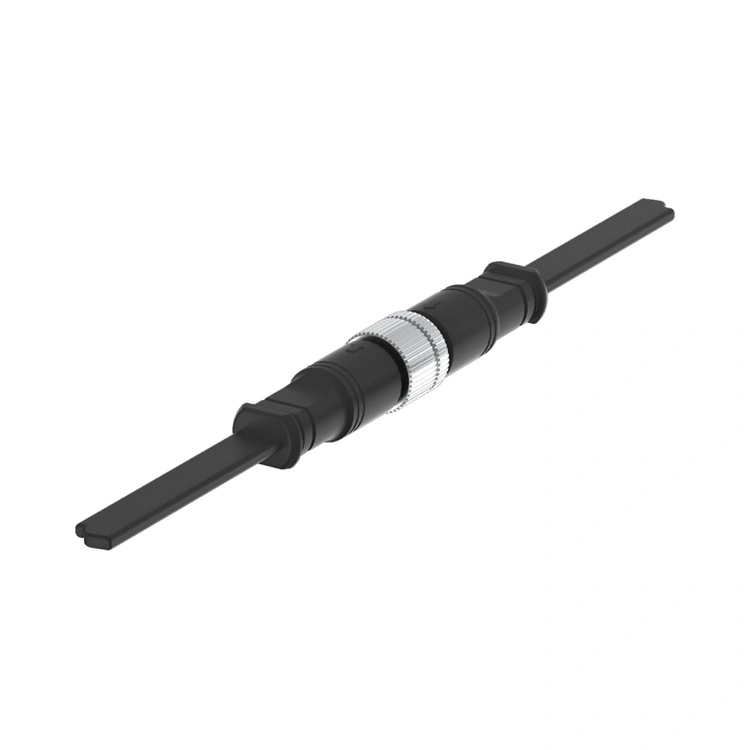

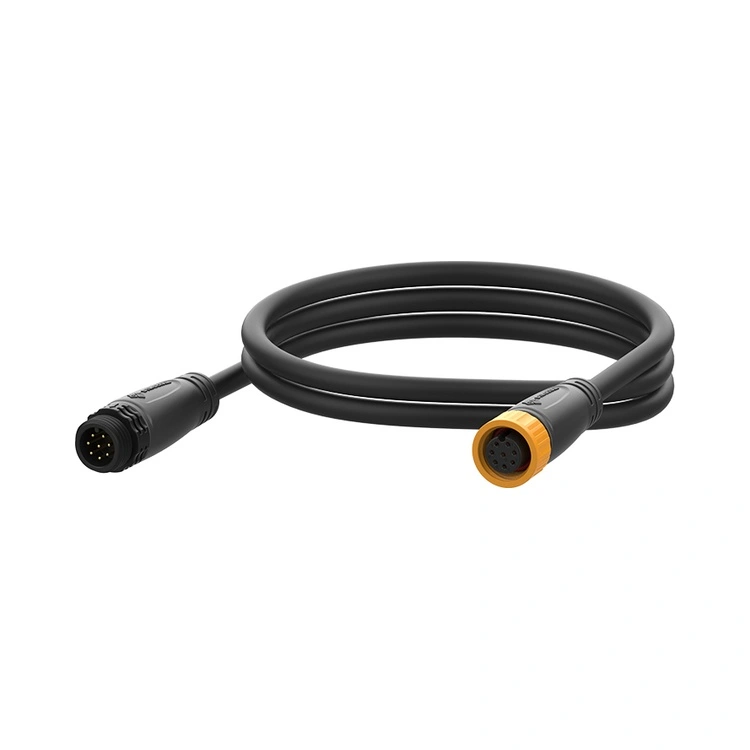

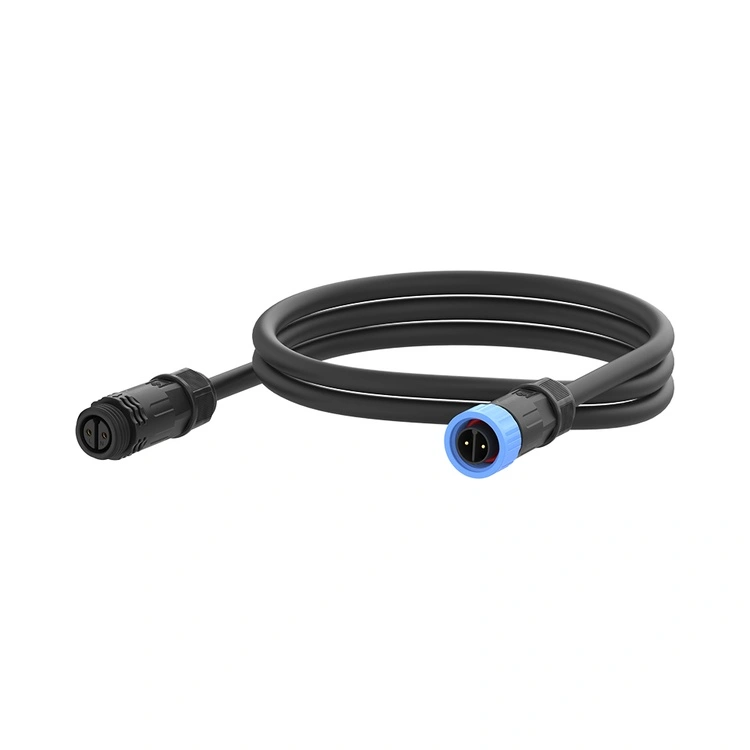

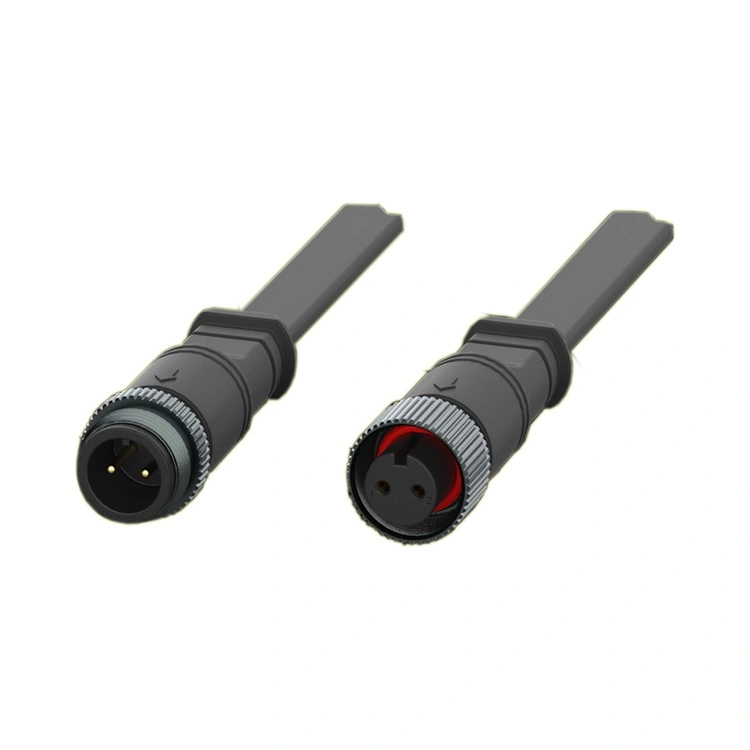

M16 সিরিজ এলইডি লাইট কানেক্টর হল বুদ্ধিমান LED আলো ব্যবস্থার জন্য রিইউনিয়নের বিশেষ আন্তঃসংযোগ—ডিমিং কন্ট্রোল সহ রাস্তার আলো থেকে শুরু করে রঙ-পরিবর্তন ক্ষমতা সহ আর্কিটেকচারাল আলো পর্যন্ত। এই থ্রেডেড সার্কুলার কানেক্টরটি IP67/IP68 সিলিংয়ের সাথে একটি শক্তিশালী 16mm ইন্টারফেসকে একত্রিত করে, এটি বহিরঙ্গন ইনস্টলেশনের জন্য উপযুক্ত করে তোলে যেখানে শক্তি এবং সংকেত অখণ্ডতা উভয়ই অপরিহার্য।
কী হাইব্রিড 2+4 পিন সংস্করণ (2 পাওয়ার পিন + 4 সিগন্যাল পিন) সহ 2- থেকে 8-পিন কনফিগারেশনে উপলব্ধ, M16 সিরিজ উচ্চ-কারেন্ট পাওয়ার ডেলিভারি (15A পর্যন্ত) এবং কম-ভোল্টেজ নিয়ন্ত্রণ সংকেত (DALI, DMX, 0-10V dimming, অথবা একক 5 RS-এর মধ্যে সংযোগ) উভয়কেই সমর্থন করে।
হাউজিংটি উচ্চ-তাপমাত্রার থার্মোপ্লাস্টিক থেকে চমৎকার আবহাওয়ার প্রতিরোধের সাথে তৈরি করা হয়, যখন পরিচিতিগুলি কম এবং স্থিতিশীল যোগাযোগের প্রতিরোধ নিশ্চিত করার জন্য নির্বাচনী সোনার প্রলেপ সহ ব্রাস থেকে মেশিন করা হয়। রিইউনিয়ন একটি উল্লম্বভাবে সমন্বিত প্রক্রিয়ার মাধ্যমে M16 সিরিজ তৈরি করে—নির্ভুল মেশিনিং এবং ইনজেকশন ছাঁচনির্মাণ থেকে স্বয়ংক্রিয় সমাবেশ এবং 100% বৈদ্যুতিক পরীক্ষার মাধ্যমে।
প্যানেল-মাউন্ট এবং তারের-মাউন্ট সংস্করণে সোল্ডার বা PCB টার্মিনেশন সহ উপলব্ধ, M16 সিরিজটি বিভিন্ন লুমিনায়ার ডিজাইনের সাথে খাপ খায়। স্মার্ট শহর, টানেল বা স্পোর্টস স্টেডিয়ামের জন্য কানেক্টেড লাইটিং সিস্টেম ডিজাইন করা ইঞ্জিনিয়ারদের জন্য, এই কানেক্টর একটি নির্ভরযোগ্য, আবহাওয়া-সিলড ইন্টারকানেক্ট প্রদান করে যা তারের সংখ্যা কমায় এবং ইনস্টলেশনকে সহজ করে।
| বৈশিষ্ট্য | সুবিধা |
| IP67/IP68 এনভায়রনমেন্টাল সিলিং | ধূলিকণা, বৃষ্টি এবং অস্থায়ী নিমজ্জন সহ্য করে — বাইরের রাস্তার আলো, টানেল আলো এবং স্পোর্টস স্টেডিয়ামের জন্য নির্ভরযোগ্য। |
| হাইব্রিড 2+4 পিন কনফিগারেশন | একটি সংযোগকারীতে 2টি পাওয়ার পিন (10A) এবং 4টি সিগন্যাল পিন (3A) একত্রিত করে—তারের সংখ্যা হ্রাস করে এবং লুমিনেয়ার ওয়্যারিংকে সহজ করে। |
| পাওয়ার রেটিং 15A পর্যন্ত | হাই-পাওয়ার LED লোডগুলি পরিচালনা করে—স্ট্রিট লাইট, ফ্লাডলাইট এবং স্টেডিয়াম আলোর জন্য উপযুক্ত। |
| সিগন্যাল-বান্ধব ডিজাইন | পৃথক শক্তি এবং সংকেত পরিচিতি হস্তক্ষেপ প্রতিরোধ |
| থ্রেডেড লকিং মেকানিজম | কম্পন-প্রতিরোধী মিলন-বাতাস, ট্র্যাফিক কম্পন এবং তাপ সাইক্লিং থেকে আলগা হওয়া রোধ করে। |
| স্বর্ণ-ধাতুপট্টাবৃত ব্রাস পরিচিতি | কম যোগাযোগ প্রতিরোধের (≤3mΩ) এবং জারা সুরক্ষা — সামঞ্জস্যপূর্ণ LED ড্রাইভার এবং নিয়ন্ত্রণ সংকেত কর্মক্ষমতা বজায় রাখে। |
| -40°C থেকে +105°C অপারেশন | প্রশস্ত তাপমাত্রা পরিসীমা চরম বহিরঙ্গন অবস্থাকে কভার করে - আর্কটিক শীত থেকে মরু গ্রীষ্ম পর্যন্ত। |
| মাল্টি-পিন বিকল্প (2-8 পিন) | সাধারণ পাওয়ার-শুধু লুমিনায়ার এবং জটিল মাল্টি-চ্যানেল রঙ-পরিবর্তনকারী ফিক্সচার সমর্থন করে। |
| প্যারামিটার | 2-পিন | 3-পিন | 4-পিন | 5-পিন | 6-পিন | 7-পিন | 8-পিন | 2+4-পিন |
| ভোল্টেজ রেটিং | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| বর্তমান রেটিং | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| তারের বিভাগ | 0.75-1.5 মিমি² | 0.75-1.5 মিমি² | 0.5-1.0 মিমি² | 0.5-1.0 মিমি² | 0.25-0.5 মিমি² | 0.25-0.5 মিমি² | 0.25-0.5 মিমি² | 1.5/0.5mm² |
অপারেটিং তাপমাত্রা:-40°C ~ +105°C
সুরক্ষা রেটিং:IP67 / IP68 (মিলিত)
হাউজিং উপাদান:উচ্চ-তাপমাত্রা থার্মোপ্লাস্টিক
যোগাযোগের উপাদান:স্বর্ণ-ধাতুপট্টাবৃত তামা খাদ
যোগাযোগ প্রতিরোধ:≤3mΩ
সঙ্গম চক্র:≥500
জ্বলনযোগ্যতা রেটিং:UL 94 V-0
সমস্ত উপকরণ RoHS অনুগত
স্মার্ট স্ট্রিট লাইটিং- DALI বা 0-10V কন্ট্রোল সহ কেন্দ্রীভূত ডিমিং এবং মনিটরিং সিস্টেম।
টানেল আলো- ঝাপসা এবং ফল্ট রিপোর্টিং সহ উচ্চ-শক্তির আলোকচিত্র।
স্থাপত্য এবং সম্মুখের আলো- আরজিবি এবং টিউনেবল-সাদা সিস্টেমের জন্য ডিএমএক্স নিয়ন্ত্রণ প্রয়োজন।
স্টেডিয়াম এবং ক্রীড়া আলো- সাইট ডিমিং এবং নিয়ন্ত্রণ সহ উচ্চ-শক্তি ফ্লাডলাইট।
শিল্প উচ্চ-বে আলো- মোশন সেন্সিং এবং ডেলাইট হার্ভেস্টিং সহ গুদাম এবং কারখানার আলো।
সামুদ্রিক এবং অফশোর আলো- জাহাজ এবং অফশোর প্ল্যাটফর্মের জন্য জারা-প্রতিরোধী ফিক্সচার।
সৌর-চালিত আলো- ব্যাটারি ম্যানেজমেন্ট এবং ডিমিং সহ অফ-গ্রিড সিস্টেম।
সিঙ্গাপুরের ল্যান্ড ট্রান্সপোর্ট অথরিটি 25,000 স্ট্রিট লাইটকে DALI প্রোটোকলের মাধ্যমে সেন্ট্রালাইজড ডিমিং এবং ফল্ট রিপোর্টিং সহ স্মার্ট LED লুমিনায়ারে আপগ্রেড করছে। প্রকল্পটির জন্য একটি একক কেবলে শক্তি এবং DALI নিয়ন্ত্রণ সংকেত উভয়ই বহন করতে সক্ষম সংযোগকারীর প্রয়োজন - ইনস্টলেশন জটিলতা এবং তারের খরচ কমানো। রিইউনিয়ন M16 সিরিজকে 2+4 হাইব্রিড কনফিগারেশন (এলইডি ড্রাইভারের জন্য 2টি পাওয়ার পিন, DALI-এর জন্য 4টি সিগন্যাল পিন), IP67 সিলিং, এবং পূর্ব-একত্রিত PUR তারের জোতা সরবরাহ করেছে।25,000 টিরও বেশি সংযোগকারী বিতরণ করা হয়েছে প্রকল্প জুড়ে। সিঙ্গাপুরের গ্রীষ্মমন্ডলীয় জলবায়ুতে (উচ্চ আর্দ্রতা, ভারী বৃষ্টি) 2 বছর কাজ করার পর প্রকল্পটি রিপোর্ট করেছেএকটি সংযোগকারী ব্যর্থতার হার 0.01%. ক্লায়েন্ট একটি একক-কেবল ইনস্টলেশন সক্ষম করার জন্য 2+4 হাইব্রিড ডিজাইনের কৃতিত্ব দিয়েছে, আগের পৃথক পাওয়ার/সিগন্যাল ইনস্টলেশনের তুলনায় তারের সময় 35% কমিয়েছে।
| সার্টিফিকেশন | ব্যাপ্তি |
| ISO 9001:2015 | গুণমান ব্যবস্থাপনা—ডিজাইন, উৎপাদন, এবং বিক্রয়োত্তর সেবা। |
| ISO 14001:2015 | পরিবেশ ব্যবস্থাপনা - যাচাইকৃত বর্জ্য হ্রাস এবং টেকসই অনুশীলন। |
| ISO 13485:2016 | মেডিক্যাল ডিভাইসের গুণমান ব্যবস্থাপনা—এম 16-এর জন্য প্রযোজ্য যা ডায়াগনস্টিক বা পর্যবেক্ষণ সরঞ্জামে ব্যবহৃত হয়। |
| ইউএল স্বীকৃত | উত্তর আমেরিকার বাজারের জন্য উপাদান-স্তরের নিরাপত্তা শংসাপত্র। |
| RoHS | বিপজ্জনক পদার্থের সীমাবদ্ধতা - EU নির্দেশাবলীর সাথে সম্মতি। |
রিইউনিয়নের M16 LED সংযোগকারী উৎপাদন লাইন কঠোর প্রক্রিয়া নিয়ন্ত্রণের অধীনে কাজ করে। IP67 সিলিং প্রকৃত নিমজ্জন পরীক্ষার মাধ্যমে প্রতিটি উত্পাদন ব্যাচে যাচাই করা হয়। পরীক্ষার রেকর্ড, উপাদান শংসাপত্র, এবং পরিদর্শন রিপোর্ট প্রতিটি ব্যাচের জন্য ধরে রাখা হয়, আপনার গুণমান অডিট এবং গ্রাহক ডকুমেন্টেশন প্রয়োজনীয়তা সমর্থন করে।
2+4 হাইব্রিড কনফিগারেশনের জন্য বিশেষভাবে মূল্যবানস্মার্ট LED আলো সিস্টেম যেখানে শক্তি এবং নিয়ন্ত্রণ সংকেত উভয়ই প্রয়োজন:
2 পাওয়ার পিন LED ড্রাইভারের জন্য 250V এ উচ্চ কারেন্ট (10A) সরবরাহ করুন।
4 সিগন্যাল পিন কম-ভোল্টেজ নিয়ন্ত্রণ সংকেত বহন করুন (যেমন, DALI, DMX, 0-10V ডিমিং, বা RS-485 ডেটা)।
একটি সংযোগকারীতে উভয়কে একত্রিত করার মাধ্যমে, আপনি আলাদা পাওয়ার এবং সিগন্যাল তারের প্রয়োজনীয়তা দূর করেন—ইনস্টলেশনের সময়, তারের খরচ এবং প্যানেলের স্থান হ্রাস করে। এটি স্মার্ট রাস্তার আলোর জন্য বিশেষভাবে মূল্যবান, যেখানে লুমিনায়ারগুলি প্রায়শই দূরে দূরে থাকে এবং একটি একক হাইব্রিড কেবল চালানো আলাদা পাওয়ার এবং কন্ট্রোল কেবল চালানোর চেয়ে উল্লেখযোগ্যভাবে বেশি সাশ্রয়ী।
হ্যাঁ—2+4 হাইব্রিড কনফিগারেশন প্রদান করে4টি স্বাধীন সংকেত পরিচিতি, একই সংযোগকারীতে একাধিক প্রোটোকল বহন করার অনুমতি দেয়। যেমন:
ডালি 2টি তারের প্রয়োজন (ডেটা + গ্রাউন্ড)।
ডিএমএক্স(RS-485) 3টি তারের প্রয়োজন (ডেটা+, ডেটা-, গ্রাউন্ড)।
0-10V ডিমিং 2টি তারের প্রয়োজন (অস্পষ্ট + স্থল)।
4টি সিগন্যাল পিন সহ, আপনি DALI (2 পিন) + একটি অতিরিক্ত নিয়ন্ত্রণ চ্যানেল, বা একটি সম্পূর্ণ DMX বাস্তবায়ন (3 পিন) + একটি অতিরিক্ত সমর্থন করতে পারেন। আরো সংকেত লাইনের প্রয়োজন হয় এমন অ্যাপ্লিকেশনের জন্য (যেমন, টিউনেবল-সাদা + RGB রঙ নিয়ন্ত্রণ), আমরা 5-, 6-, বা 8-পিন কনফিগারেশন ব্যবহার করার পরামর্শ দিই। আমাদের ইঞ্জিনিয়ারিং টিম আপনাকে আপনার নির্দিষ্ট প্রোটোকল প্রয়োজনীয়তার জন্য সর্বোত্তম পিন কনফিগারেশন নির্বাচন করতে সাহায্য করতে পারে।
আউটডোর এলইডি ইনস্টলেশনে IP67/IP68 সিলিং অর্জন এবং বজায় রাখার জন্য, পুনর্মিলন সুপারিশ করে:
সঙ্গম টর্ক- ও-রিং প্যানেলের পৃষ্ঠের সাথে যোগাযোগ না করা পর্যন্ত কাপলিং বাদামটিকে হাত দিয়ে শক্ত করুন, তারপরে অতিরিক্ত টর্ক প্রয়োগ করুন0.6-0.8Nmএকটি টর্ক রেঞ্চ ব্যবহার করে। 1.0Nm অতিক্রম করবেন না।
ও-রিং পরিদর্শন- যদি বিকৃতি, ক্র্যাকিং বা শক্ত হয়ে যাওয়া দৃশ্যমান হয় তাহলে ও-রিংটি প্রতিস্থাপন করুন।
প্রতিস্থাপন সময়সূচী- আউটডোর LED ইনস্টলেশনের জন্য (প্রতিদিন থার্মাল সাইক্লিং, UV এক্সপোজার, বৃষ্টি), প্রতি 2-3 বছর অন্তর প্রতিষেধক রক্ষণাবেক্ষণের অংশ হিসাবে O-রিংগুলি প্রতিস্থাপন করুন।
তারের বাঁক ব্যাসার্ধ- একটি ন্যূনতম বাঁক ব্যাসার্ধ বজায় রাখুন5× তারের ব্যাস তারের সীল উপর চাপ প্রতিরোধ সংযোগকারী এন্ট্রি এ.
তারের অভিযোজন- বহিরঙ্গন ইনস্টলেশনের জন্য, সীল ইন্টারফেসের কাছে জল পুলিং রোধ করতে কেবলটি নীচের দিকে প্রস্থান করুন।
ক্লিনিং- সীল আপস থেকে ধ্বংসাবশেষ প্রতিরোধ করার জন্য পুনঃসংযোগের আগে হালকা ডিটারজেন্ট এবং জল দিয়ে সংযোগকারীর বাইরের অংশ পরিষ্কার করুন।
