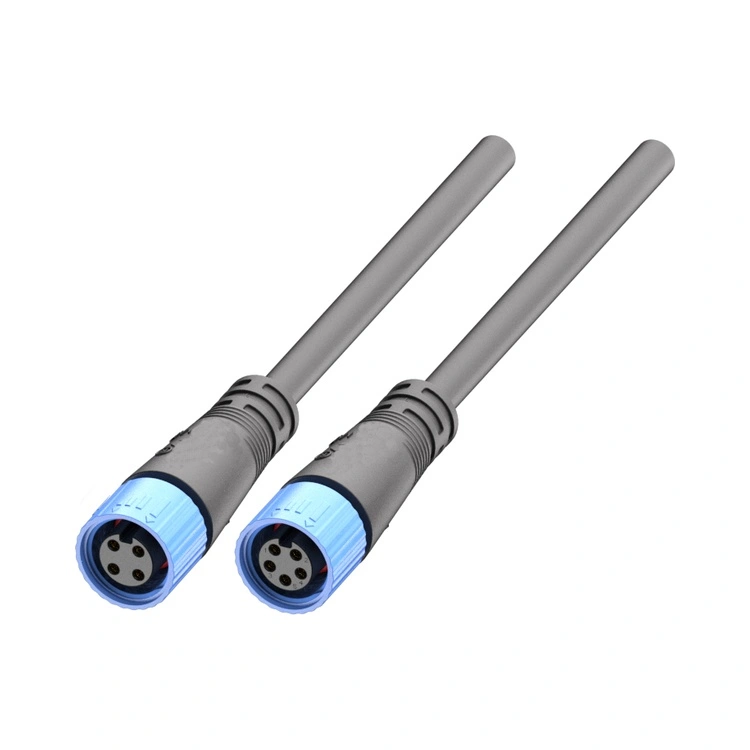

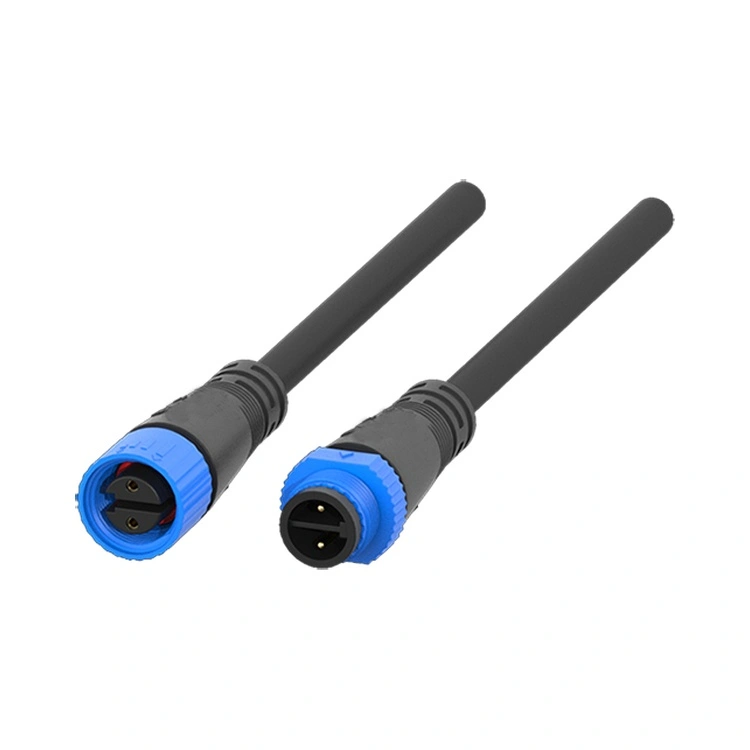

M15 সিরিজ LED লাইট সংযোগকারী হল বহিরঙ্গন LED আলো শিল্পের জন্য রিইউনিয়নের বিশেষ আন্তঃসংযোগ - শিল্প আলোকসজ্জায় দ্রুততম বর্ধনশীল অংশগুলির মধ্যে একটি। LED লাইটিং ইন্টারফেস স্ট্যান্ডার্ডে প্রত্যয়িত, এই থ্রেডেড সার্কুলার কানেক্টরটি IP67-রেটেড সিলিংয়ের সাথে একটি কমপ্যাক্ট 15mm F-টাইপ ডিজাইনকে একত্রিত করে, এটি রাস্তার আলো, টানেল আলো, স্থাপত্য আলোকসজ্জা, স্টেডিয়াম ফ্লাডলাইট এবং আউটডোর LED ডিসপ্লেগুলির জন্য উপযুক্ত করে তোলে।
সংযোগকারীর হাউজিং উচ্চ-শক্তির PA66 থার্মোপ্লাস্টিক থেকে তৈরি করা হয়েছে, যা ধাতু বিকল্পগুলির ওজন এবং ক্ষয় সংক্রান্ত উদ্বেগ ছাড়াই চমৎকার আবহাওয়া প্রতিরোধ, জারা সুরক্ষা এবং যান্ত্রিক স্থায়িত্ব প্রদান করে।
M15 সিরিজের একটি প্রধান নিরাপত্তা বৈশিষ্ট্য হল এর মাল্টি-কোর অভ্যন্তরীণ পার্টিশন ডিজাইন—পাওয়ার কন্ডাক্টরের মধ্যে পৃথক বাধা শর্ট সার্কিটকে তারের নিরোধক ক্ষতি থেকে রোধ করে, উচ্চ-পাওয়ার LED ইনস্টলেশনের জন্য একটি গুরুত্বপূর্ণ প্রয়োজন যেখানে পাওয়ার সাপ্লাই 500W এর বেশি সরবরাহ করতে পারে।

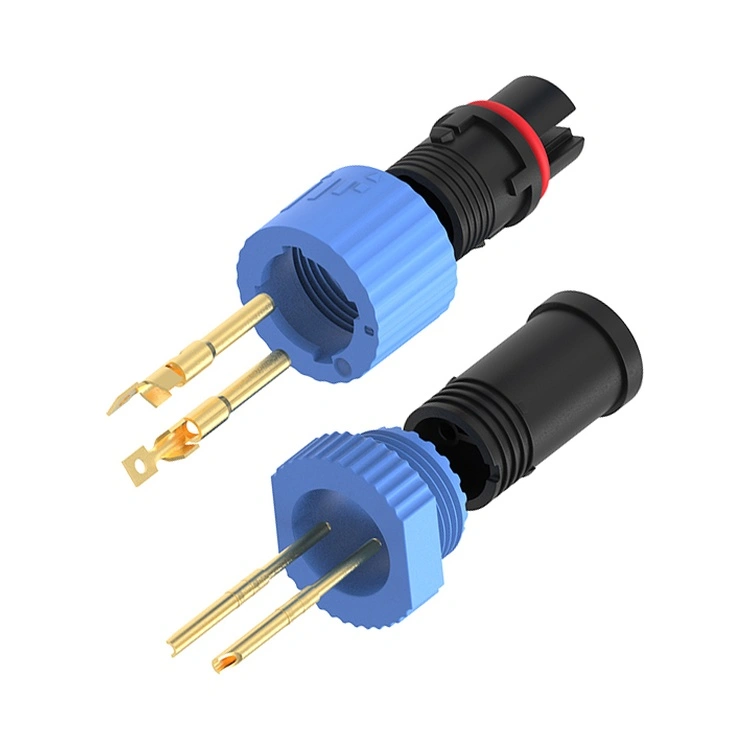

পরিচিতিগুলি স্বর্ণের প্রলেপ সহ তামার খাদ থেকে তৈরি করা হয়, সংযোগকারীর পরিষেবা জীবন ধরে কম এবং স্থিতিশীল যোগাযোগ প্রতিরোধ (≤3mΩ) বজায় রাখে।
10A পর্যন্ত বর্তমান রেটিং সহ 2-, 3-, 4- এবং 5-পিন কনফিগারেশনে উপলব্ধ, M15 সিরিজ ধ্রুব-কারেন্ট এবং ধ্রুব-ভোল্টেজ LED ড্রাইভার উভয়কেই সমর্থন করে।
রিইউনিয়ন একটি উল্লম্বভাবে সমন্বিত প্রক্রিয়ার মাধ্যমে M15 সিরিজ তৈরি করে — স্বয়ংক্রিয় সমাবেশ এবং 100% বৈদ্যুতিক পরীক্ষার মাধ্যমে নির্ভুল ইনজেকশন ছাঁচনির্মাণ থেকে। থ্রেডেড লকিং মেকানিজম কম্পন-প্রতিরোধী মিলন নিশ্চিত করে - বায়ু, ট্র্যাফিক কম্পন, এবং -40°C থেকে +105°C পর্যন্ত তাপীয় সাইকেল চালানোর জন্য গুরুত্বপূর্ণ।
বহিরঙ্গন আলো সিস্টেম ডিজাইন করা প্রকৌশলীদের জন্য, এই সংযোগকারী একটি নির্ভরযোগ্য, নিরাপদ এবং কমপ্যাক্ট সমাধান প্রদান করে যা বিশেষভাবে LED অ্যাপ্লিকেশনের জন্য তৈরি করা হয়েছে, যা রিইউনিয়নের 15 বছরের উত্পাদন অভিজ্ঞতা দ্বারা সমর্থিত।
M15 সিরিজটি বহিরঙ্গন LED আলোর জন্য উদ্দেশ্য-নির্মিত, বৈশিষ্ট্য সহ যা দীর্ঘমেয়াদী বহিরঙ্গন ইনস্টলেশনের নির্দিষ্ট চাহিদাগুলিকে সমাধান করে।
| বৈশিষ্ট্য | সুবিধা |
| IP67 এনভায়রনমেন্টাল সিলিং | ক্রমাগত নিমজ্জন সহ্য করে — রাস্তার আলো, টানেল আলো এবং বৃষ্টি, তুষার এবং বন্যার সংস্পর্শে থাকা আউটডোর ডিসপ্লের জন্য নির্ভরযোগ্য। |
| মাল্টি-কোর অভ্যন্তরীণ পার্টিশন | পাওয়ার কন্ডাক্টরগুলির মধ্যে পৃথক বাধা - উচ্চ-পাওয়ার LED ইনস্টলেশনগুলিতে বৈদ্যুতিক নিরাপত্তা বাড়ায়। |
| কমপ্যাক্ট এফ-টাইপ ডিজাইন | স্পেস-সেভিং 15 মিমি ইন্টারফেস—আঁটসাঁট ব্যবধান সহ পাতলা LED লুমিনায়ার এবং মডুলার লাইটিং সিস্টেমের জন্য আদর্শ। |
| PA66 হাউজিং | আবহাওয়া-প্রতিরোধী, জারা-প্রমাণ - বহিরঙ্গন পরিষেবা জীবনের জন্য ডিজাইন করা হয়েছে। |
| স্বর্ণ-ধাতুপট্টাবৃত কপার খাদ পরিচিতি | কম যোগাযোগ প্রতিরোধের (≤3mΩ) এবং জারা সুরক্ষা—সময়ের সাথে সামঞ্জস্যপূর্ণ LED ড্রাইভারের কর্মক্ষমতা বজায় রাখে। |
| থ্রেডেড লকিং মেকানিজম | কম্পন-প্রতিরোধী মিলন-বাতাস, ট্র্যাফিক কম্পন এবং তাপ সাইক্লিং থেকে আলগা হওয়া রোধ করে। |
| 2-5 পিন কনফিগারেশন | ধ্রুবক-কারেন্ট, ধ্রুবক-ভোল্টেজ এবং মিশ্র শক্তি/সংকেত LED অ্যাপ্লিকেশন সমর্থন করে। |
| -40°C থেকে +105°C অপারেশন | প্রশস্ত তাপমাত্রা পরিসীমা চরম বহিরঙ্গন অবস্থাকে কভার করে - আর্কটিক শীত থেকে মরু গ্রীষ্ম পর্যন্ত। |
| প্যারামিটার | 2-পিন | 3-পিন | 4-পিন | 5-পিন |
| ভোল্টেজ রেটিং | 250V | 250V | 125V | 125V |
| বর্তমান রেটিং | 10A | 10A | 10A | 10A |
| তারের বিভাগ | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
অপারেটিং তাপমাত্রা:-40°C ~ +105°C
সুরক্ষা রেটিং:IP67 / IP68 (মিলিত)
হাউজিং উপাদান:PA66
যোগাযোগের উপাদান:স্বর্ণ-ধাতুপট্টাবৃত তামা খাদ
যোগাযোগ প্রতিরোধ:≤3mΩ
সঙ্গম চক্র:≥500
ডিজাইন স্ট্যান্ডার্ড:LED আলো ইন্টারফেস মান মেনে চলে
জ্বলনযোগ্যতা রেটিং:UL 94 V-0
সমস্ত উপকরণ RoHS অনুগত
M15 সিরিজ LED লাইট সংযোগকারী বহিরঙ্গন আলো অ্যাপ্লিকেশন জুড়ে স্থাপন করা হয় যেখানে নির্ভরযোগ্যতা এবং নিরাপত্তা সর্বাগ্রে।
রাস্তা এবং হাইওয়ে আলো- LED রাস্তার আলো এবং হাইওয়ে আলোকসজ্জা ব্যবস্থা।
টানেল আলো- হাইওয়ে এবং রেলওয়ে টানেলের আলোকসজ্জা।
স্থাপত্য এবং সম্মুখের আলো- নির্মাণের রূপরেখা, সেতু এবং স্মৃতিস্তম্ভ।
স্টেডিয়াম এবং ক্রীড়া আলো- বড় এলাকার ফ্লাডলাইটিং সিস্টেম।
আউটডোর LED ডিসপ্লে- মডুলার বিলবোর্ড এবং বড় ফরম্যাট স্ক্রীন।
ল্যান্ডস্কেপ এবং পার্ক আলো- পথের আলো, আলংকারিক স্থাপনা এবং বাগানের আলোকসজ্জা।
সৌর-চালিত আলো- অফ-গ্রিড স্ট্রিট এবং পাথওয়ে আলো।
| সার্টিফিকেশন | ব্যাপ্তি |
| ISO 9001:2015 | গুণমান ব্যবস্থাপনা—ডিজাইন, উৎপাদন, এবং বিক্রয়োত্তর সেবা। |
| ISO 14001:2015 | পরিবেশ ব্যবস্থাপনা - যাচাইকৃত বর্জ্য হ্রাস এবং টেকসই অনুশীলন। |
| ISO 13485:2016 | মেডিক্যাল ডিভাইসের গুণমান ব্যবস্থাপনা—এম 15-এর জন্য প্রযোজ্য যা ডায়াগনস্টিক বা পর্যবেক্ষণ সরঞ্জামে ব্যবহৃত হয়। |
| ইউএল স্বীকৃত | উত্তর আমেরিকার বাজারের জন্য উপাদান-স্তরের নিরাপত্তা শংসাপত্র। |
| RoHS | বিপজ্জনক পদার্থের সীমাবদ্ধতা - EU নির্দেশাবলীর সাথে সম্মতি। |
রিইউনিয়নের M15 LED সংযোগকারী উৎপাদন লাইন কঠোর প্রক্রিয়া নিয়ন্ত্রণের অধীনে কাজ করে। IP67 সিলিং প্রকৃত নিমজ্জন পরীক্ষার মাধ্যমে প্রতিটি উত্পাদন ব্যাচে যাচাই করা হয়। পরীক্ষার রেকর্ড, উপাদান শংসাপত্র, এবং পরিদর্শন রিপোর্ট প্রতিটি ব্যাচের জন্য ধরে রাখা হয়, আপনার গুণমান অডিট এবং গ্রাহক ডকুমেন্টেশন প্রয়োজনীয়তা সমর্থন করে।
মাল্টি-কোর অভ্যন্তরীণ পার্টিশন ডিজাইন হল aনিরাপত্তা বৈশিষ্ট্য LED আলো অ্যাপ্লিকেশনের জন্য M15 সিরিজের মধ্যে বিশেষভাবে প্রকৌশলী. উচ্চ-পাওয়ার LED ইনস্টলেশনে, পাওয়ার সাপ্লাই 350V DC পর্যন্ত ভোল্টেজে 500W> সরবরাহ করতে পারে। যদি একটি তারের নিরোধক স্তর ক্ষতিগ্রস্ত হয় (ইনস্টলেশনের সময় বা কম্পন থেকে), উন্মুক্ত কন্ডাক্টর শর্ট-সার্কিট হতে পারে-যা ড্রাইভারের ব্যর্থতা বা এমনকি আগুনের কারণ হতে পারে। অভ্যন্তরীণ পার্টিশনগুলি সংযোগকারী বডির মধ্যে কন্ডাকটরগুলির মধ্যে শারীরিক বিচ্ছেদ প্রদান করে, এমনকি যদি নিরোধক আপোস করা হয় তবে যোগাযোগ প্রতিরোধ করে। এই বৈশিষ্ট্য হলমানসম্মত নয় সাধারণ-উদ্দেশ্য সংযোগকারীতে (M8/M12) এবং M15 এর জন্য একটি মূল পার্থক্যকারী। রিইউনিয়নের পার্টিশনগুলি ইনসুলেটরের সাথে অবিচ্ছিন্নভাবে ঢালাই করা হয় - আলাদা উপাদান হিসাবে যোগ করা হয় না - নিশ্চিত করে যে তারা সংযোগকারীর পরিষেবা জীবন জুড়ে কার্যকর থাকে৷
আউটডোর এলইডি ইনস্টলেশনে IP67 সিলিং অর্জন এবং বজায় রাখার জন্য, পুনর্মিলন সুপারিশ করে:
সঙ্গম টর্ক- ও-রিং প্যানেলের পৃষ্ঠের সাথে যোগাযোগ না করা পর্যন্ত কাপলিং বাদামটিকে হাত দিয়ে শক্ত করুন, তারপরে অতিরিক্ত টর্ক প্রয়োগ করুন0.4-0.6Nmএকটি টর্ক রেঞ্চ ব্যবহার করে। 0.8Nm অতিক্রম করবেন না।
ও-রিং পরিদর্শন- প্রতিটি রক্ষণাবেক্ষণ চক্রে আগে থেকে ইনস্টল করা ও-রিং পরিদর্শন করা উচিত। বিকৃতি, ক্র্যাকিং বা শক্ত হয়ে যাওয়া দৃশ্যমান হলে প্রতিস্থাপন করুন।
ও-রিং প্রতিস্থাপন সময়সূচী- প্রতিদিনের তাপীয় সাইক্লিং সহ আউটডোর ইনস্টলেশনের জন্য, প্রতিরোধমূলক রক্ষণাবেক্ষণের অংশ হিসাবে প্রতি 2-3 বছরে ও-রিংগুলি প্রতিস্থাপন করুন।
তারের বাঁক ব্যাসার্ধ- একটি ন্যূনতম বাঁক ব্যাসার্ধ বজায় রাখুন5× তারের ব্যাস তারের সীল উপর চাপ প্রতিরোধ সংযোগকারী এন্ট্রি এ.
তারের অভিযোজন- সীল ইন্টারফেসের কাছে জল পুলিং রোধ করতে তারের প্রস্থান নীচের দিকে অভিমুখী করুন।
পুনঃসংযোগের আগে পরিষ্কার করা- সীল আপস থেকে ধ্বংসাবশেষ প্রতিরোধ করার জন্য পুনঃসংযোগের আগে হালকা ডিটারজেন্ট এবং জল দিয়ে সংযোগকারীর বাইরের অংশ পরিষ্কার করুন।
