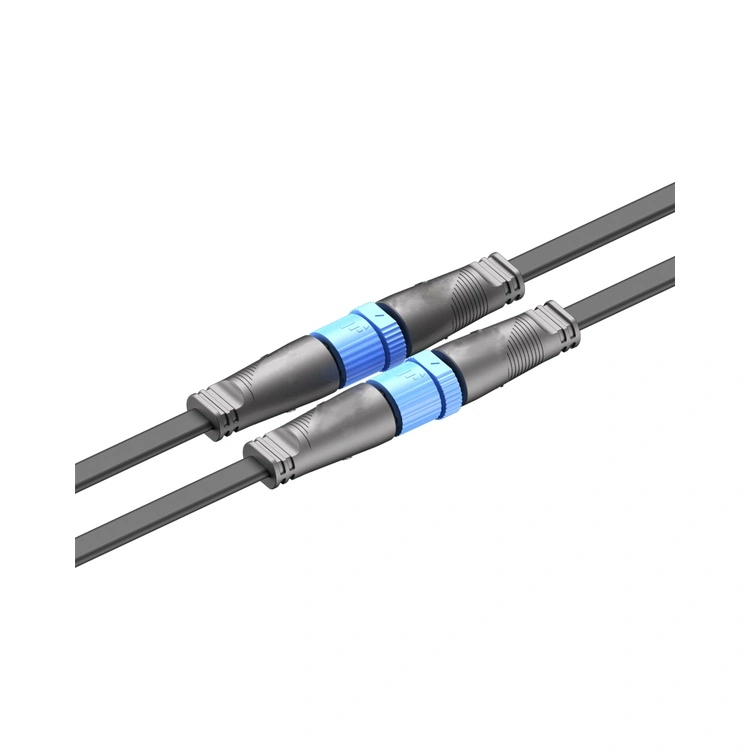

দ M15 সিরিজের জলরোধী সংযোগকারী নিছক একটি থ্রেডেড সার্কুলার ইন্টারফেস নয়; এটি হাই-পাওয়ার এলইডি সিস্টেমের জন্য রিইউনিয়নের নিবেদিত সুরক্ষা বাধা যেখানে স্থানের সীমাবদ্ধতা চরম আবহাওয়ার এক্সপোজার পূরণ করে। যদিও স্ট্যান্ডার্ড M12 বিকল্পগুলি কম-বর্তমান সংকেতগুলি পরিচালনা করে, এই 15 মিমি প্ল্যাটফর্মটি 16-20AWG কন্ডাক্টরকে মিটমাট করে যা প্রতি পিনে 10A পর্যন্ত বহন করে—স্থাপত্য এবং অবকাঠামো প্রকল্পগুলিতে আধুনিক 500W+ LED ইঞ্জিন চালানোর জন্য গুরুত্বপূর্ণ।
অনন্য প্রকৌশল পার্থক্যকারী: টাইপ-ডিজাইন হাউজিং একত্রিত হয়মাল্টি-কোর অভ্যন্তরীণ পার্টিশন—দৈহিক বাধা যা একই শেলের মধ্যে শক্তি এবং সংকেত লেনকে পৃথক করে। বাস্তব-বিশ্বের ইনস্টলেশনে (যেমন, 24/7 অপারেশন সহ টানেল আলো), এই পার্টিশনটি বিপর্যয়কর শর্ট সার্কিট প্রতিরোধ করে যদি পৃথক তারের নিরোধক কম্পনের বিরুদ্ধে পরিধান করে, একটি ব্যর্থতার মোড যা প্রায়শই জেনেরিক সার্কুলার সংযোগকারী দ্বারা উপেক্ষা করা হয়।

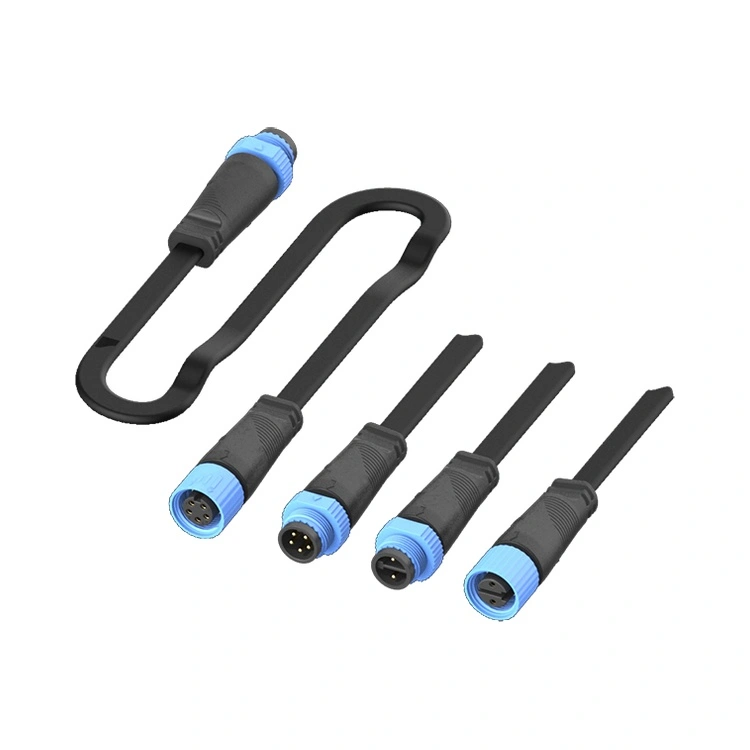

রিইউনিয়ন একটি উল্লম্বভাবে সমন্বিত প্রক্রিয়ার মাধ্যমে এই সিরিজটি তৈরি করে: নির্ভুল PA66 ইনজেকশন ছাঁচনির্মাণ, তামার খাদ পরিচিতিতে স্বয়ংক্রিয় সোনার প্রলেপ এবং প্রতি ব্যাচে 100% বৈদ্যুতিক পরীক্ষা। 2-, 3-, 4- এবং 5-পিন লেআউটে উপলব্ধ, M15 সিরিজের জলরোধী সংযোগকারী ধ্রুব-বর্তমান এবং ধ্রুব-ভোল্টেজ উভয় LED ড্রাইভারকে সমর্থন করে, একটি থ্রেডেড লকিং নাট যা বায়ু-প্ররোচিত অনুরণন এবং প্রতিদিনের তাপীয় সাইক্লিংয়ের অধীনে টর্কের অখণ্ডতা বজায় রাখে।
| বৈশিষ্ট্য | আপনার প্রকল্পের জন্য ইঞ্জিনিয়ারড বেনিফিট |
| IP67/IP68 ম্যাটেড সিলিং | অস্থায়ী বন্যা (IP67) এবং 1.5m (IP68) পর্যন্ত অবিচ্ছিন্ন নিমজ্জন সহ্য করে - ব্যাচ-স্তরের জল প্রবেশের পরীক্ষার মাধ্যমে বৈধ |
| কমপ্যাক্ট 15 মিমি টাইপ ডিজাইন | স্লিমলাইন LED লুমিনায়ার এবং পোল-মাউন্টেড ডিসপ্লেতে ফিট করে যেখানে প্রতি মিলিমিটার গণনা করা হয়; ফিক্সচারে বাতাসের ভার কমায়। |
| মাল্টি-কোর অভ্যন্তরীণ পার্টিশন | নিরাপত্তা-প্রথম: পাওয়ার সার্কিটের মধ্যে শারীরিক বিচ্ছেদ (250V/10A) নিরোধক ক্রীপেজ থেকে আর্কিং প্রতিরোধ করে |
| PA66 হাউজিং | উপকূলীয় বা রাসায়নিকভাবে আক্রমনাত্মক পরিবেশে ধাতব আবাসনকে ছাড়িয়ে যায়। |
| গোল্ড প্লেটেড পরিচিতি | ≤3mΩ যোগাযোগ প্রতিরোধের 500+ সঙ্গম চক্র ধরে রাখে |
| কোর | 2,3,4,5 পিন ঐচ্ছিক |
| প্যারামিটার | 2-পিন | 3-পিন | 4-পিন | 5-পিন |
| ভোল্টেজ রেটিং | 250V | 250V | 125V | 125V |
| বর্তমান রেটিং (পিন প্রতি) | 10A | 10A | 10A | 10A |
| ওয়্যার রেঞ্জ | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
| অস্তরক প্রতিরোধক ভোল্টেজ | 1500V এসি | 1500V এসি | 1000V এসি | 1000V এসি |
| অন্তরণ প্রতিরোধের | ≥100MΩ (500V DC) | ≥100MΩ | ≥100MΩ | ≥100MΩ |
অপারেটিং তাপমাত্রা:-40°C ~ +105°C

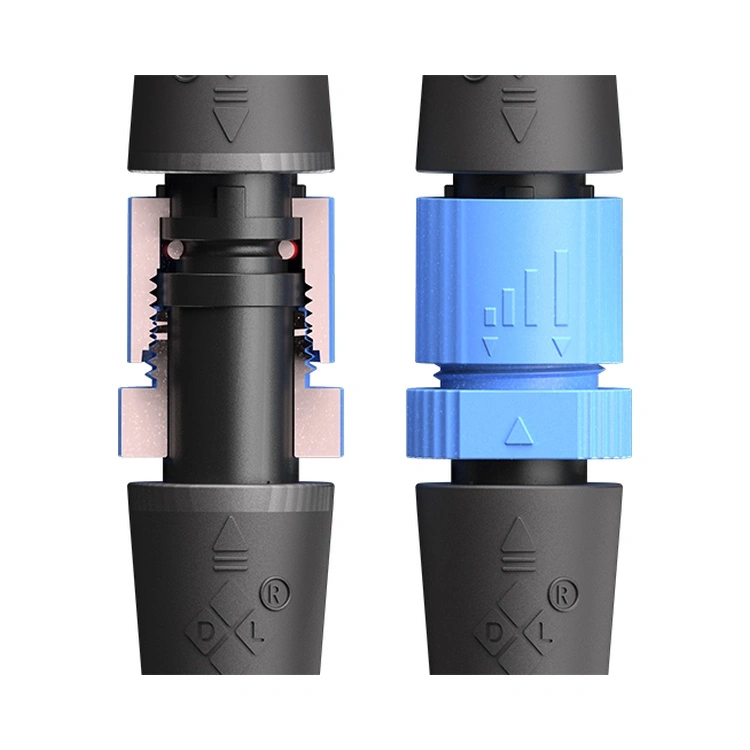

সুরক্ষা:IP67 / IP68 (সরবরাহকৃত ও-রিং সহ মিলিত অবস্থায় যাচাই করা হয়েছে)
হাউজিং:PA66

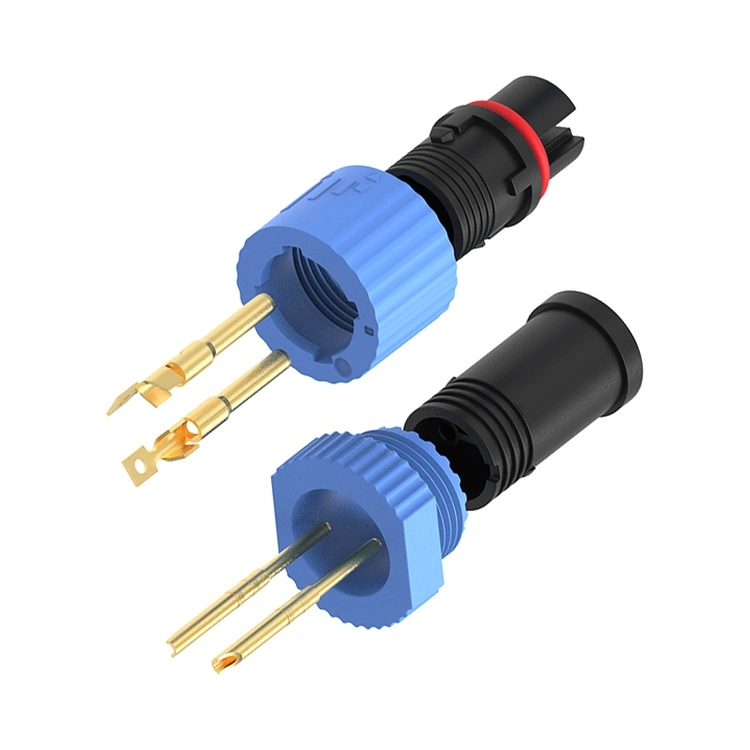

যোগাযোগ:স্বর্ণ-ধাতুপট্টাবৃত তামা খাদ
যোগাযোগ প্রতিরোধ:≤3mΩ
মিলনের স্থায়িত্ব:≥500 বার
জ্বলনযোগ্যতা:UL 94 V-0
সম্মতি:RoHS, রিচ
| দৃষ্টিভঙ্গি | পুনর্মিলনী M15 সিরিজ | প্রিমিয়াম EU/US ব্র্যান্ড | কম খরচে বিকল্প |
| ইউনিট মূল্য | ভলিউম-প্রতিযোগীতা (টায়ার্ড মূল্যের জন্য জিজ্ঞাসা করুন) | 2-3 গুণ বেশি | সস্তা অগ্রিম, কিন্তু লুকানো ব্যর্থতা খরচ |
| অভ্যন্তরীণ নিরাপত্তা পার্টিশন | হ্যাঁ – সমস্ত পিন জুড়ে স্ট্যান্ডার্ড | খুব কমই দেওয়া হয় | সবসময় অনুপস্থিত |
| হাউজিং উপাদান | PA66 | PA বা দস্তা খাদ | পুনর্ব্যবহৃত/অজানা গ্রেড - 2 বছরে ভঙ্গুর হয়ে যায় |
| কলাই যোগাযোগ | সোনার প্লাস্টিং | সোনা বা রূপা (0.1-0.2µm) | টিন বা প্রলেপ নেই |
| টেম্প রেঞ্জ | -40°C ~ +105°C | -25°C ~ +85°C | -10°C ~ +60°C |
| ট্রেসেবিলিটি | রজন ব্যাচ থেকে চূড়ান্ত সমাবেশ পর্যন্ত ERP-কোড করা হয়েছে | হ্যাঁ | কোনোটিই নয় |
| সীসা সময় | 12-15 দিন | 6-8 সপ্তাহ | অপ্রত্যাশিত (30-60 দিন) |
| কাস্টমাইজেশন MOQ | 100 পিসি (তারের সমাবেশের জন্য) | 500+ পিসি | দেওয়া হয়নি |
| ইঞ্জিনিয়ারিং সাপোর্ট | 24 ঘন্টা প্রতিক্রিয়া, 10 ইন-হাউস ইঞ্জিনিয়ার | টায়ার্ড সমর্থন কারণে ধীর | কোন প্রযুক্তিগত ব্যাকিং |
রিইউনিয়নের ম্যানুফ্যাকচারিং ফ্যাসিলিটি (ISO 9001, 14001, এবং 13485 সার্টিফাইড) কঠোর পরিসংখ্যানগত প্রক্রিয়া নিয়ন্ত্রণের অধীনে কাজ করে। প্রতিটি উৎপাদন অনেক M15 সিরিজের জলরোধী সংযোগকারী অন্তর্ভুক্ত:
কাঁচামাল
ইন-প্রসেস ইনজেকশন ছাঁচনির্মাণ রেকর্ড (চাপ, তাপমাত্রা, চক্র সময়)
100% বৈদ্যুতিক পরীক্ষা (হাই-পট, নিরোধক প্রতিরোধ, এবং যোগাযোগ প্রতিরোধ)
IP67 নিমজ্জন পরীক্ষার রিপোর্ট (প্রতিটি ব্যাচ থেকে এলোমেলো নমুনা - ফটো এবং ভিডিও রাখা হয়েছে)
দ M15 সিরিজের জলরোধী সংযোগকারী আলোর জন্য পুনরায় ব্যবহার করা একটি সাধারণ অটোমেশন সংযোগকারী নয়। এটি তিনটি বাস্তব ফাঁক সম্বোধন করে:
বর্তমান ক্ষমতা: M12/M8 সাধারণত 4A সর্বোচ্চ পরিচালনা করে; M15 বিতরণ করে10A প্রতি পিন100W+ LED মডিউলের জন্য অপরিহার্য।
নিরাপত্তা পার্টিশন: অভ্যন্তরীণ বাধা রয়েছেবাধ্যতামূলক SELV (সেফটি এক্সট্রা লো ভোল্টেজ) সিস্টেমের জন্য যেখানে পাওয়ার এবং কন্ট্রোল তারগুলি সহাবস্থান করে। এগুলি ছাড়া, একটি বিপথগামী তারের স্ট্র্যান্ড একটি সংকেত লাইনে 250V ছোট হতে পারে—চালকদের ধ্বংস করে।
স্থায়িত্ব: UV স্টেবিলাইজার সহ M15 এর PA66 হাউজিং সূর্য-প্ররোচিত ক্র্যাকিং প্রতিরোধ করে- বহিরঙ্গন পোল মাউন্টগুলিতে স্ট্যান্ডার্ড M12 নাইলনের মিশ্রণের জন্য একটি পরিচিত ব্যর্থতা মোড।
তিনটি প্রকৌশল কারণ:
তাপ সম্প্রসারণ মিল: PA66 তারের জ্যাকেট এবং LED হাউজিংয়ের সাথে প্রসারিত/চুক্তি করে, -40°C~+105°C দোল চলাকালীন সিল শিয়ার স্ট্রেস হ্রাস করে।
গ্যালভানিক জারা পরিহার: উপকূলীয় বা ডি-আইসিং সল্ট পরিবেশে, ধাতব সংযোগকারীগুলি প্রলেপ দিলেও ফাটলের ক্ষয় হয়। PA66 এটি সম্পূর্ণরূপে নির্মূল করে।
ওজন কমানোঅন: সমতুল্য ধাতব খোলসের চেয়ে 40% হালকা - বাতাসের লোডের অধীনে ক্যান্টিলিভারড লুমিনেয়ার বাহুগুলির জন্য গুরুত্বপূর্ণ।
যে প্রকল্পগুলির জন্য স্পষ্টভাবে ধাতু রক্ষার প্রয়োজন (যেমন, ইএমআই-সংবেদনশীল মেডিকেল লাইটিং), রিইউনিয়ন বিকল্প সিরিজ অফার করে-কিন্তু 95% আউটডোর LED অ্যাপ্লিকেশনের জন্য, PA66 মালিকানার মোট খরচে ধাতুকে ছাড়িয়ে যায়।
সঙ্গম টর্ক:ও-রিং আসন না হওয়া পর্যন্ত হাত-আঁটুন, তারপরে প্রয়োগ করুন0.4-0.6 Nm একটি টর্ক রেঞ্চ সহ। কখনই 0.8 Nm অতিক্রম করবেন না (অতি-সংকোচন ও-রিংকে বিকৃত করে)।
ও-রিং পরিদর্শন:আগে থেকে ইনস্টল করা NBR ও-রিং প্রতিস্থাপন করুন24 মাস দৈনিক থার্মাল সাইক্লিং>30°C ডেল্টা সহ ইনস্টলেশনের জন্য।
তারের প্রবেশ:বজায় রাখা a5× তারের ব্যাস তারের নিরোধকের চারপাশে মাইক্রো-গ্যাপ রোধ করতে স্ট্রেন রিলিফ এ বাঁক ব্যাসার্ধ।
অভিযোজন: ব্যাকশেল ইন্টারফেসে জল পুলিং এড়াতে সর্বদা নীচের দিকে তারের রুট করুন।
রিইউনিয়ন প্রাক-টর্কযুক্ত সংযোগকারীর সাথে কারখানায় একত্রিত তারের জোতা সরবরাহ করে—সমালোচনামূলক অবকাঠামো প্রকল্পগুলির জন্য ফিল্ড ইনস্টলেশনের পরিবর্তনশীলতা দূর করে।
